Installazione di un backplane dell'unità da 2,5 pollici
Seguire le istruzioni riportate in questa sezione per installare un backplane dell'unità da 2,5 pollici.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server; quindi, rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
- Assicurarsi di osservare le regole e la sequenza di installazione riportate in Regole e ordine di installazione dei backplane.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR850 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura

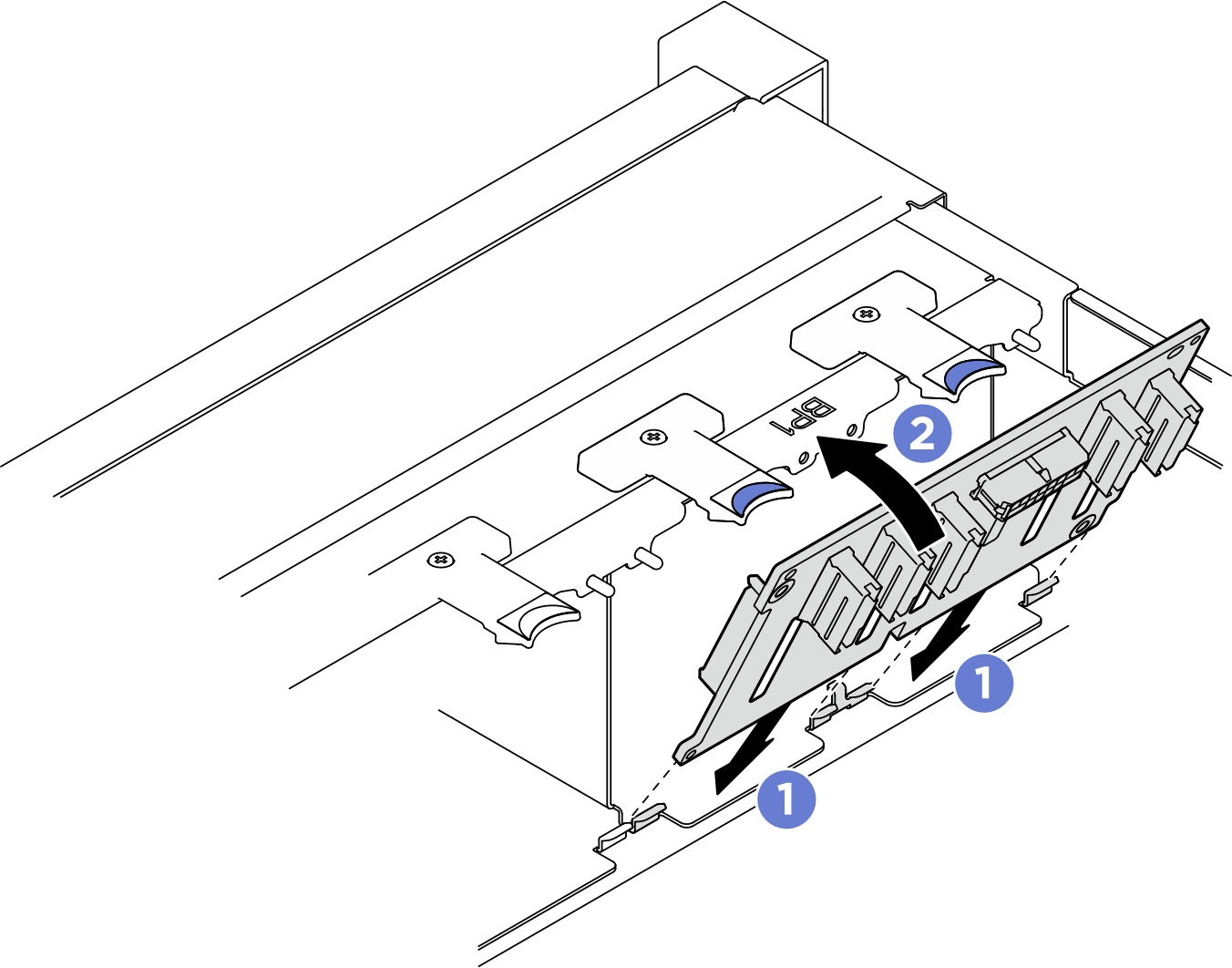

Allineare le linguette sulla parte inferiore del backplane dell'unità da 2,5 pollici con gli slot sullo chassis e inserirle negli slot.
Spingere in avanti la parte superiore del backplane finché non scatta in posizione.Figura 1. Installazione del backplane dell'unità da 2,5 pollici
Dopo aver terminato
- Ricollegare i cavi di alimentazione e di segnale al backplane dell'unità da 2,5 pollici.
- Reinstallare l'alloggiamento della ventola. Vedere Installazione dell'alloggiamento della ventola.
- Reinstallare le ventole. Vedere Installazione di una ventola.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Reinstallare le unità hot-swap da 2,5 pollici nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5 pollici.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
- Se è stato installato il backplane dell'unità da 2,5 pollici con unità NVMe U.3 a tre modalità. Abilitare la modalità U.3 x1 per gli slot dell'unità selezionati sul backplane tramite la GUI Web XCC. Vedere L'unità NVMe U.3 può essere rilevata nella connessione NVMe, ma non a tre modalità.
