Instalar um backplane da unidade de 2,5 polegadas
Siga as instruções nesta seção para instalar um backplane da unidade de 2,5 polegadas.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Siga as regras de instalação e a ordem sequencial em Regras e ordem de instalação do backplane.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.
Vá para Site de download de drivers e software para ThinkSystem SR850 V4 para ver as atualizações de firmware e driver mais recentes para o seu servidor.
Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.
Procedimento

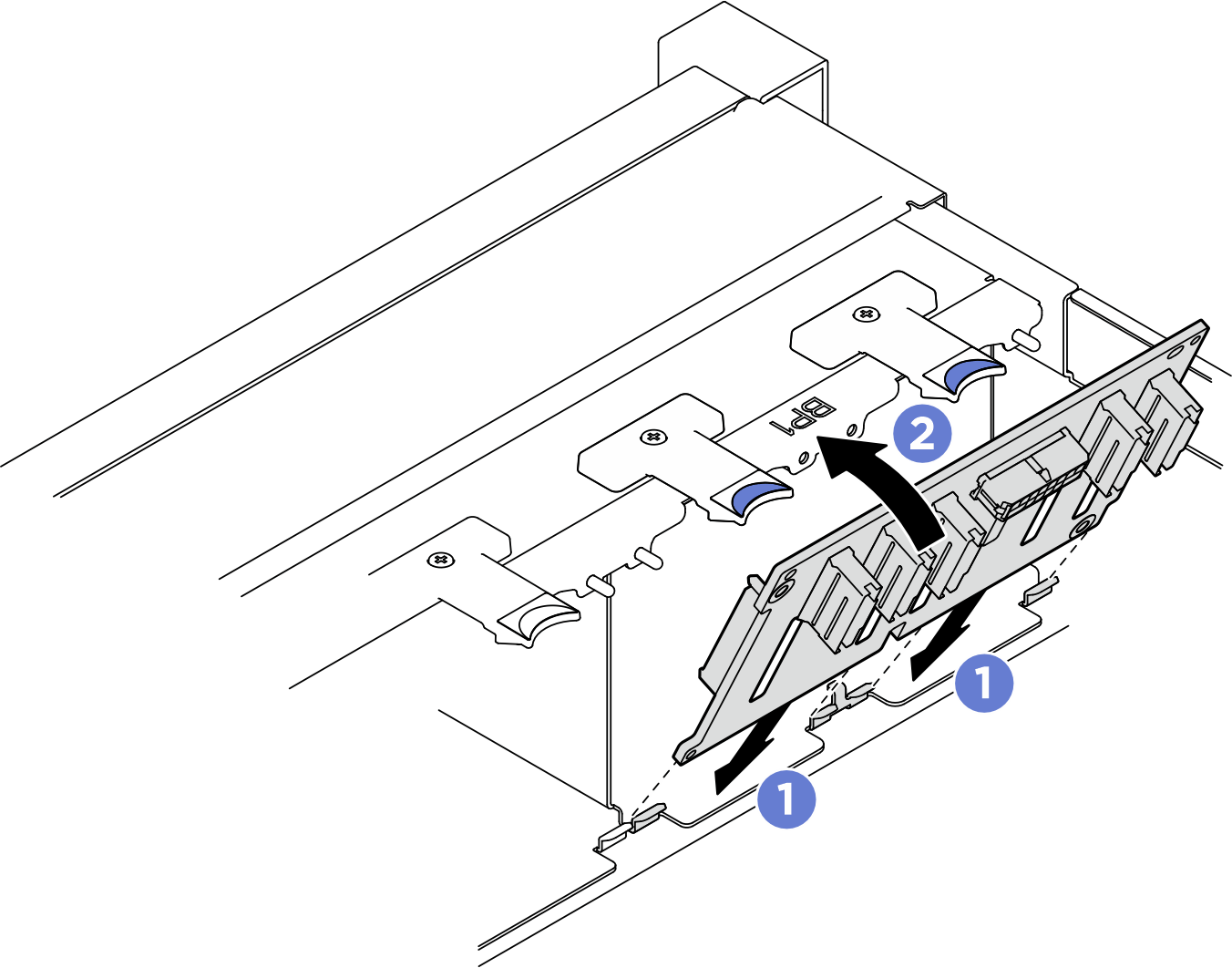

Alinhe as guias na parte inferior do backplane da unidade de 2,5 polegadas com os slots no chassi e insira-as nos slots.
Empurre a parte superior do backplane para frente até que se encaixe no lugar.Figura 1. Instalação do painel traseiro da unidade de 2,5 polegadas
Depois de concluir
- Reconecte os cabos de sinal e de alimentação ao backplane da unidade de 2,5 polegadas.
- Reinstale o compartimento do ventilador. Consulte Instalar o compartimento do ventilador.
- Reinstale os ventiladores. Consulte Instalar um ventilador.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Reinstale as unidades hot-swap de 2,5 polegadas ou os preenchimentos do compartimento de unidades (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
- Se você instalou um painel traseiro da unidade de 2,5 polegadas com unidades NVMe U.3 para modo triplo. Ative o modo U.3 x1 para os slots de unidade selecionados no painel traseiro por meio da GUI da Web do XCC. Consulte A unidade NVMe U.3 pode ser detectada na conexão NVMe, mas não pode ser detectada no modo triplo.
