2.5 インチ ドライブ・バックプレーンの取り付け
2.5 インチ ドライブ・バックプレーンを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
- 必ず バックプレーンの取り付けの規則と順序でファンの取り付けの規則と順序を確認してください。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。
ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ThinkSystem SR850 V4 のドライバーおよびソフトウェアのダウンロード Web サイト を参照してください。
ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。
手順

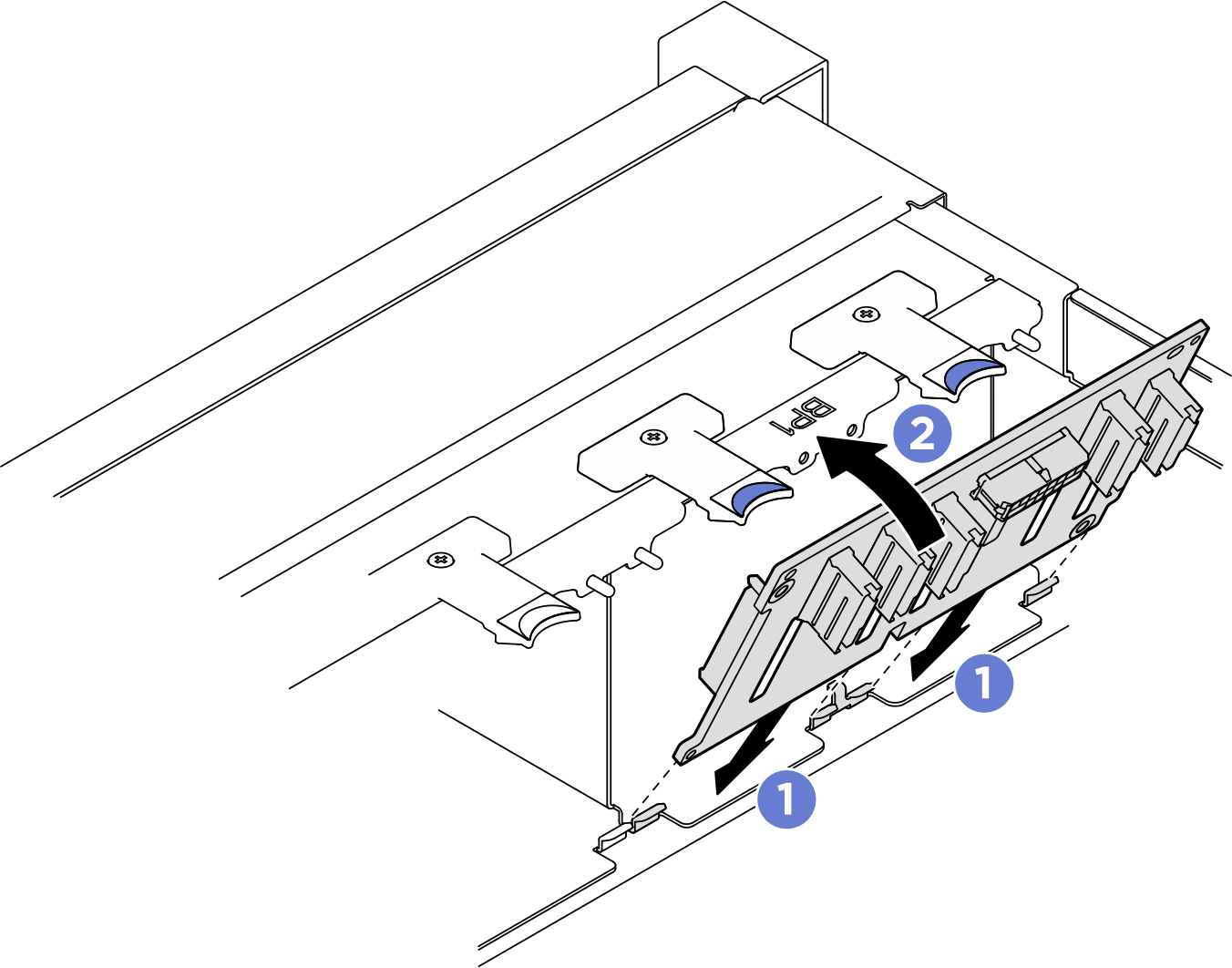

2.5 インチ ドライブ・バックプレーンの下部にあるタブを、シャーシのスロットの位置に合わせ、スロットに挿入します。
カチッと音がして所定の位置に収まるまで、バックプレーンの上部を押し込みます。図 1. 2.5 インチ ドライブ・バックプレーンの取り付け
完了したら
- 電源ケーブルおよび信号ケーブルを 2.5 インチ ドライブ・バックプレーンに再接続します。
- ファン・ケージを再び取り付けます。ファン・ケージの取り付けを参照してください。
- ファンを再度取り付けます。ファンの取り付けを参照してください。
- 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
- 2.5 インチ ホット・スワップ・ドライブまたはドライブ・ベイ・フィラー (搭載されている場合) をドライブ・ベイに再度取り付けます。2.5 インチ ホット・スワップ・ドライブの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
- トライモード用の U.3 NVMe ドライブ付き 2.5 インチ ドライブ・バックプレーンを取り付け済みである場合。XCC Web GUI を使用して、バックプレーン上の選択したドライブ・スロットで U.3 x1 モードを有効にします。U.3 NVMe ドライブが NVMe 接続で検出できるが、トライモードで検出できないを参照してください。
