Установка объединительной панели для 2,5-дюймовых дисков
В этом разделе приведены инструкции по установке объединительной панели для 2,5-дюймовых дисков.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
- Обеспечьте соблюдение правил и последовательности установки, представленной в разделе Правила и порядок установки объединительной панели.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR850 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Процедура
Совместите язычки в нижней части объединительной панели для 2,5-дюймовых дисков с гнездами на раме и вставьте их в гнезда.

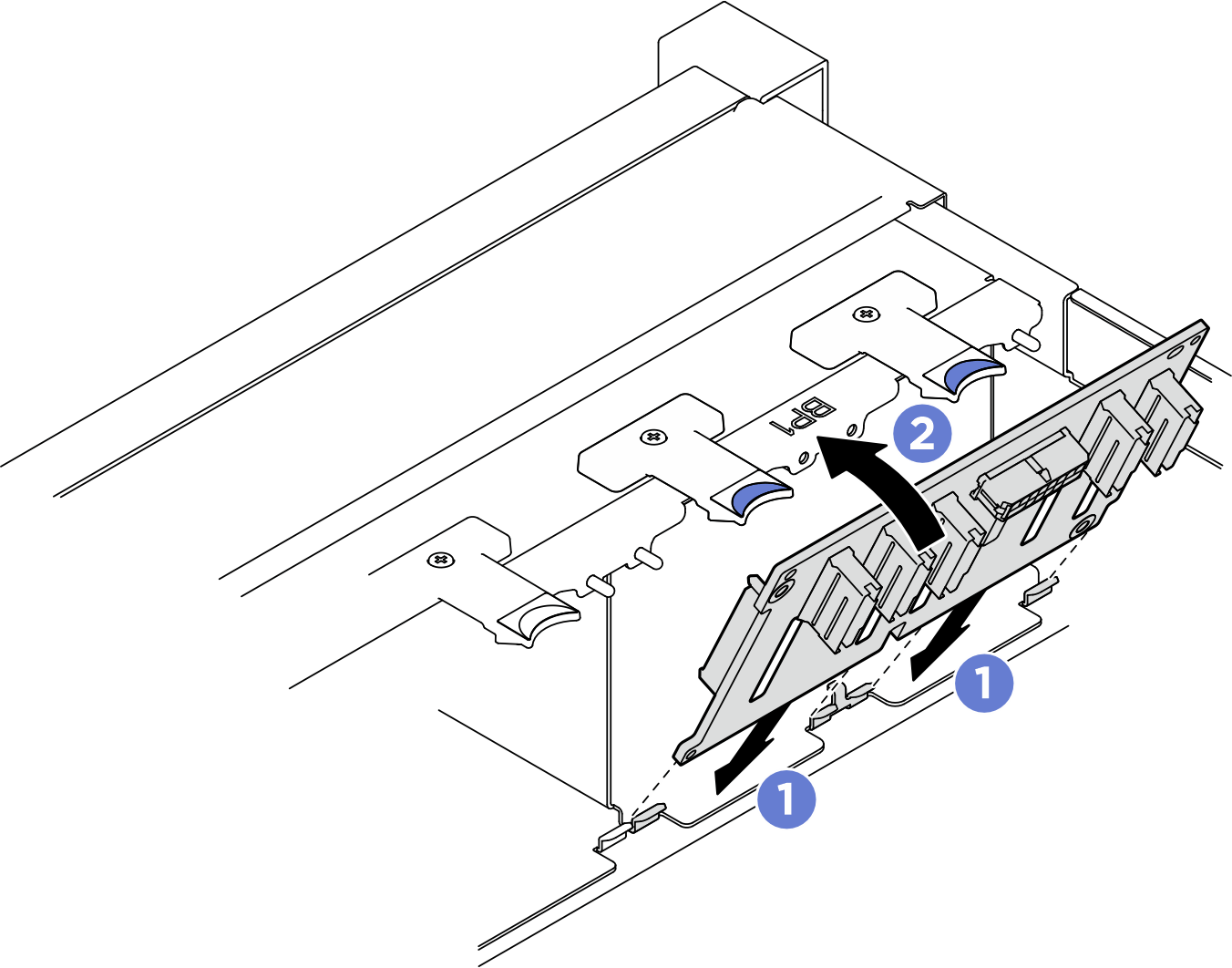

Нажмите на верхнюю часть объединительной панели в направлении вперед, вставив ее до щелчка.Рис. 1. Установка объединительной панели 2,5-дюймовых дисков
После завершения
- Подключите кабель питания и сигнальный кабель к объединительной панели для 2,5-дюймовых дисков.
- Установите на место отсек вентиляторов. См. раздел Установка отсека вентиляторов.
- Установите на место вентиляторы. См. раздел Установка вентилятора.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Установите в отсеки для дисков 2,5-дюймовые оперативно заменяемые диски или заглушки отсеков (если есть). См. Установка 2,5-дюймового оперативно заменяемого диска.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
- Если установлена шина для 2,5-дюймового диска с дисками U.3 NVMe для трехдиапазонного режима. Включите режим U.3 x1 для выбранных разъемов дисков на объединительной панели с помощью веб-интерфейса XCC. См. раздел Диск U.3 NVMe можеть распознаваться в разъеме NVMe, в трехдиапазонном режиме (Tri-mode) диск не распознается.
