2.5인치 드라이브 백플레인 설치
이 섹션의 지침에 따라 2.5인치 드라이브 백플레인을 설치하십시오.
이 작업 정보
주의
- 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
- 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
- 백플레인 설치 규칙 및 순서의 설치 규칙 및 순서를 준수하십시오.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR850 V4에 대한 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.
펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.
절차
2.5인치 드라이브 백플레인 하단에 있는 탭을 섀시의 슬롯에 맞추고 슬롯에 삽입하십시오.

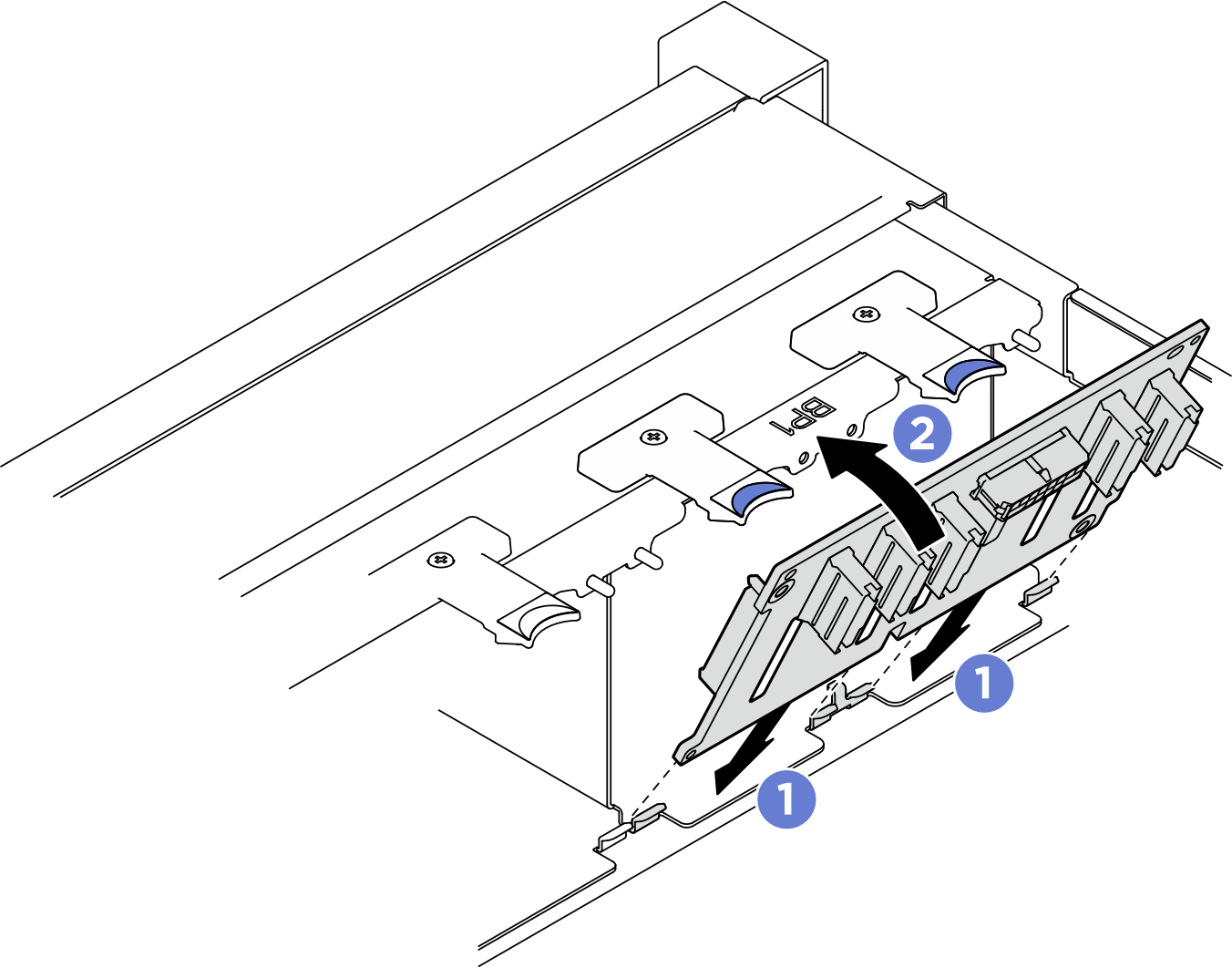

딸깍하고 제자리에 들어갈 때까지 백플레인 상단을 앞쪽으로 밀어 넣으십시오.그림 1. 2.5인치 드라이브 백플레인 설치
완료한 후
- 2.5인치 드라이브 백플레인에 전원 및 신호 케이블을 다시 연결하십시오.
- 팬 케이지를 다시 설치하십시오. 팬 케이지 설치의 내용을 참조하십시오.
- 팬을 다시 설치하십시오. 팬 설치의 내용을 참조하십시오.
- 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
- 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(있는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5" 핫 스왑 드라이브 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
- Trimode용 U.3 NVMe 드라이브가 있는 2.5인치 드라이브 백플레인을 설치한 경우. XCC 웹 GUI를 통해 백플레인에서 선택한 드라이브 슬롯에 대해 U.3 x1 모드를 활성화합니다. U.3 NVMe 드라이브는 NVMe 연결에서 감지할 수 있지만 트라이 모드에서는 감지할 수 없음의 내용을 참조하십시오.
