USB I/O ボードの取り付け

USB I/O ボードを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. USB I/O ボードをシステム・ボード・アセンブリーに取り付けます。

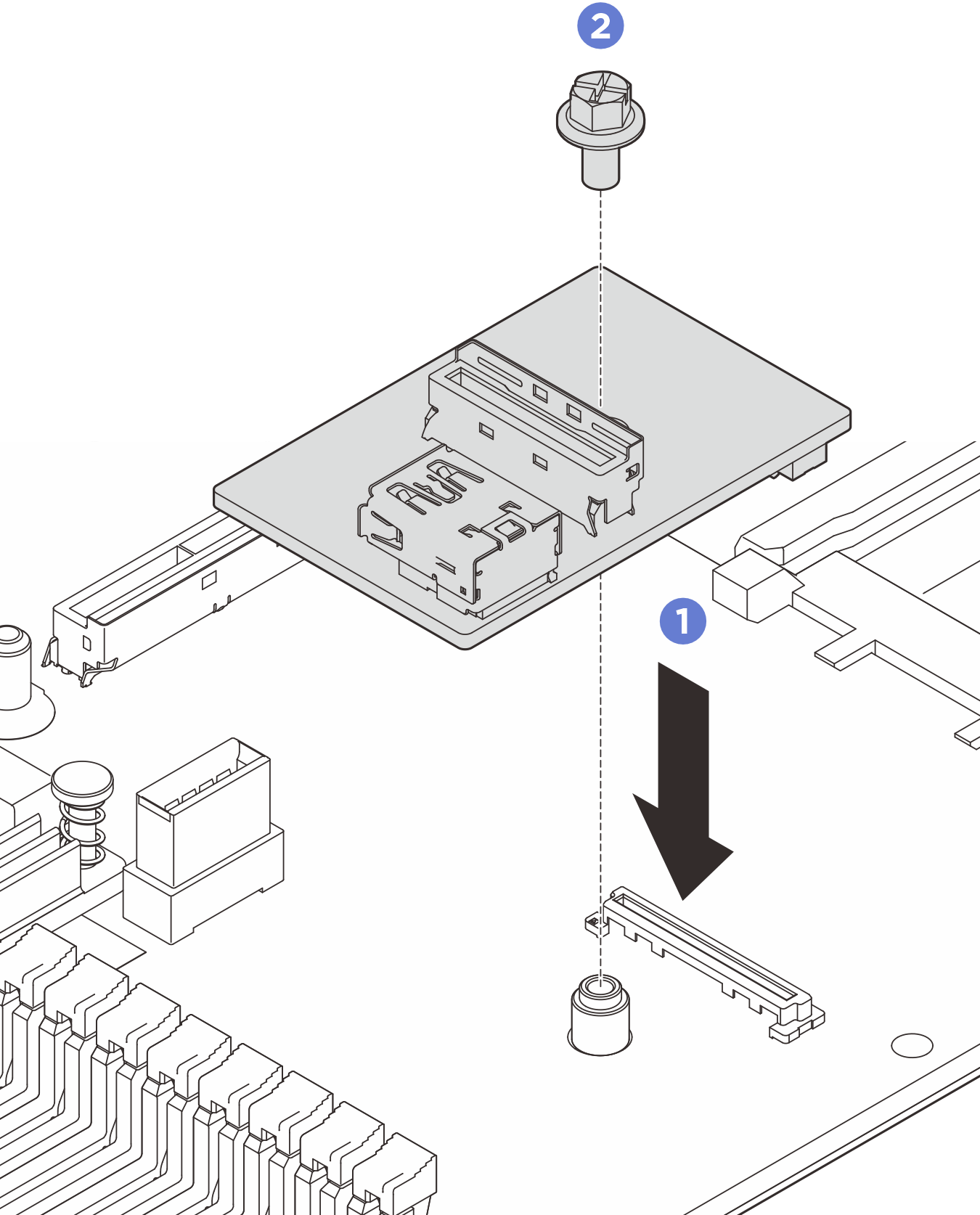

    図 1. USB I/O ボードの取り付け
    Installing USB I/O board
    1. 上の図のように USB I/O ボードを下にして、システム・ボード・アセンブリー上のコネクターに合わせます。
    2. 1 本のねじを締めてボードを固定します。
  2. ケーブルを USB I/O ボードに接続します。
  3. USB 問題のトラブルシューティングを行うには、USB I/O ボードの問題を参照してください。

完了したら

  1. PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
  2. 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
  3. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
  4. 部品交換を完了します。部品交換の完了を参照してください。

デモ・ビデオ

YouTube で手順を参照
