Installation de la carte d’E-S USB

Suivez les instructions cette section pour installer la carte d’E-S USB.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Installez la carte d’E-S USB sur le bloc carte mère.

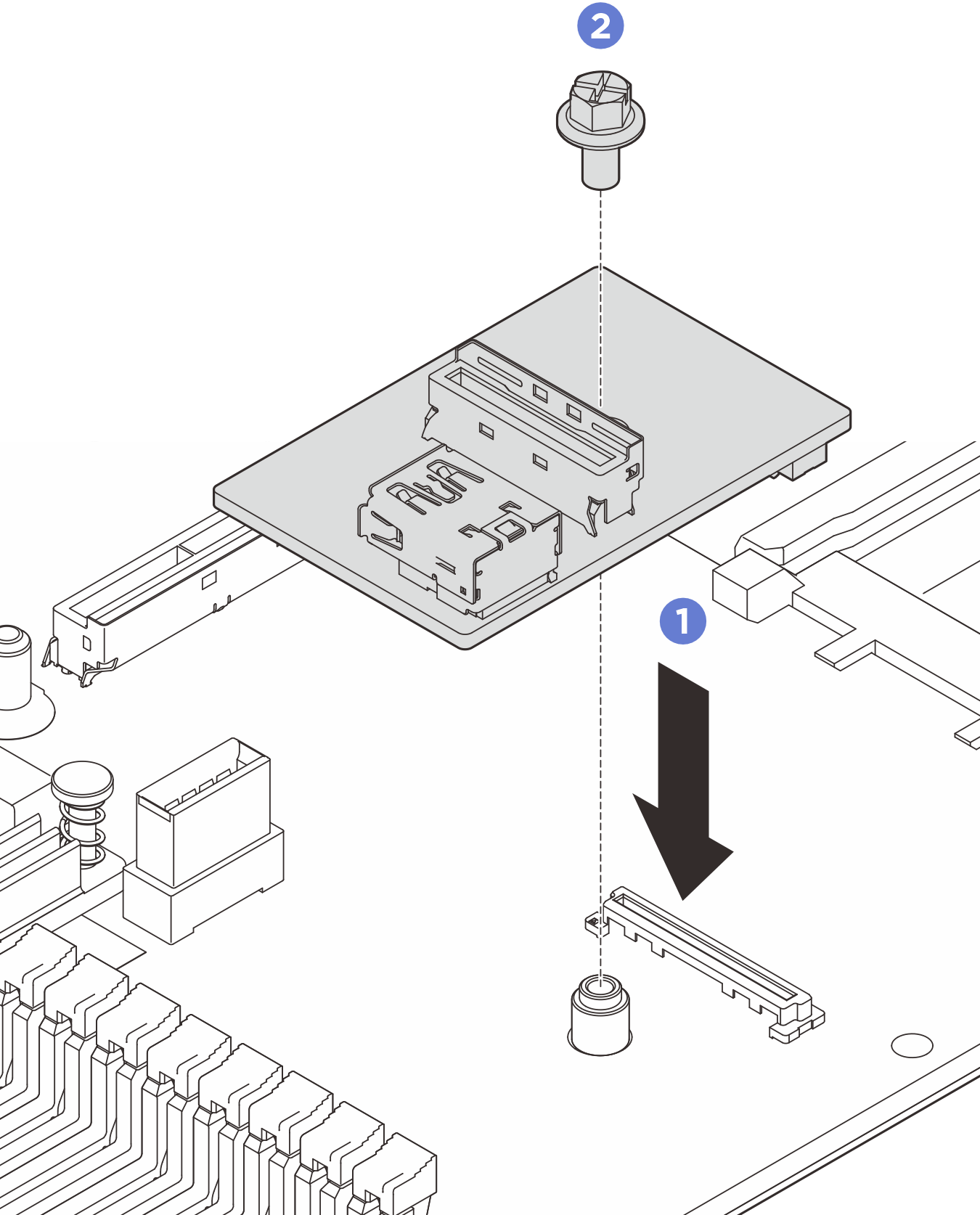

    Figure 1. Installation de la carte d’E-S USB
    Installing USB I/O board
    1. Placez la carte d’E-S USB, comme l’indique l’illustration ci-dessus, de manière à ce qu’elle soit en contact avec le connecteur du bloc carte mère.
    2. Serrez une vis pour fixer la carte.
  2. Connectez le câble à la carte d’E-S USB.
  3. Reportez-vous à la section Problèmes liés à la carte d’E-S USB pour résoudre les problèmes USB.

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Voir Installation d’une carte mezzanine PCIe.
  2. Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
  3. Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
  4. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
