Instalar o coletor (sistema em linha)

Siga as instruções para instalar o coletor em um sistema de resfriamento direto de água em linha.

Sobre esta tarefa

Importante

Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

CUIDADO

O líquido pode causar irritação na pele e nos olhos. Evite o contato direto com o líquido.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

S038

CUIDADO

Este procedimento requer o uso de equipamentos de proteção ocular.

S040

CUIDADO

Luvas protetoras devem ser usadas para este procedimento.

S042

PERIGO

danger

Risco de choque elétrico devido a água ou uma solução de água que está presente neste produto. Evite trabalhar em equipamentos energizados ou perto deles com as mãos úmidas ou quando houver água derramada.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

• Certifique-se de que os procedimentos de manuseio adequados sejam seguidos ao trabalhar com qualquer líquido tratado quimicamente usado no sistema de resfriamento do rack. Certifique-se de que as folhas de dados de segurança de material (MSDS) e as informações de segurança sejam fornecidas pelo fornecedor de tratamento químico líquido. Verifique também se o equipamento de proteção individual (EPI) adequado está disponível conforme recomendado pelo fornecedor de tratamento químico líquido. Luvas e óculos de proteção podem ser recomendados como medida.

• Essa tarefa requer duas ou mais pessoas.

Procedimento

1. Para instalar o Processor Neptune^® Core Module (NeptCore), consulte Instalar o Lenovo Processor Neptune Core Module.
2. Para instalar o servidor no rack, consulte Instalar o servidor nos trilhos.
3. Instale o coletor.
   Figura 1. Instalando o coletor






   1. Segure o coletor com as duas mãos e monte-o no gabinete do rack.
   2. Alinhe as bobinas com os orifícios e alinhe o gabinete.
   Nota

   Para obter mais informações sobre o gabinete do rack, consulte o Guia do Usuário dos Gabinetes ThinkSystem Heavy Duty Full Depth Rack.
4. Repita 3 para o outro coletor.
5. Instale o plug de conexão rápida nos coletores.
   Figura 2. Instalando o plug de conexão rápida






   1. Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
   2. Conecte o plugue à porta do coletor.
6. Instale o kit da mangueira no coletor.

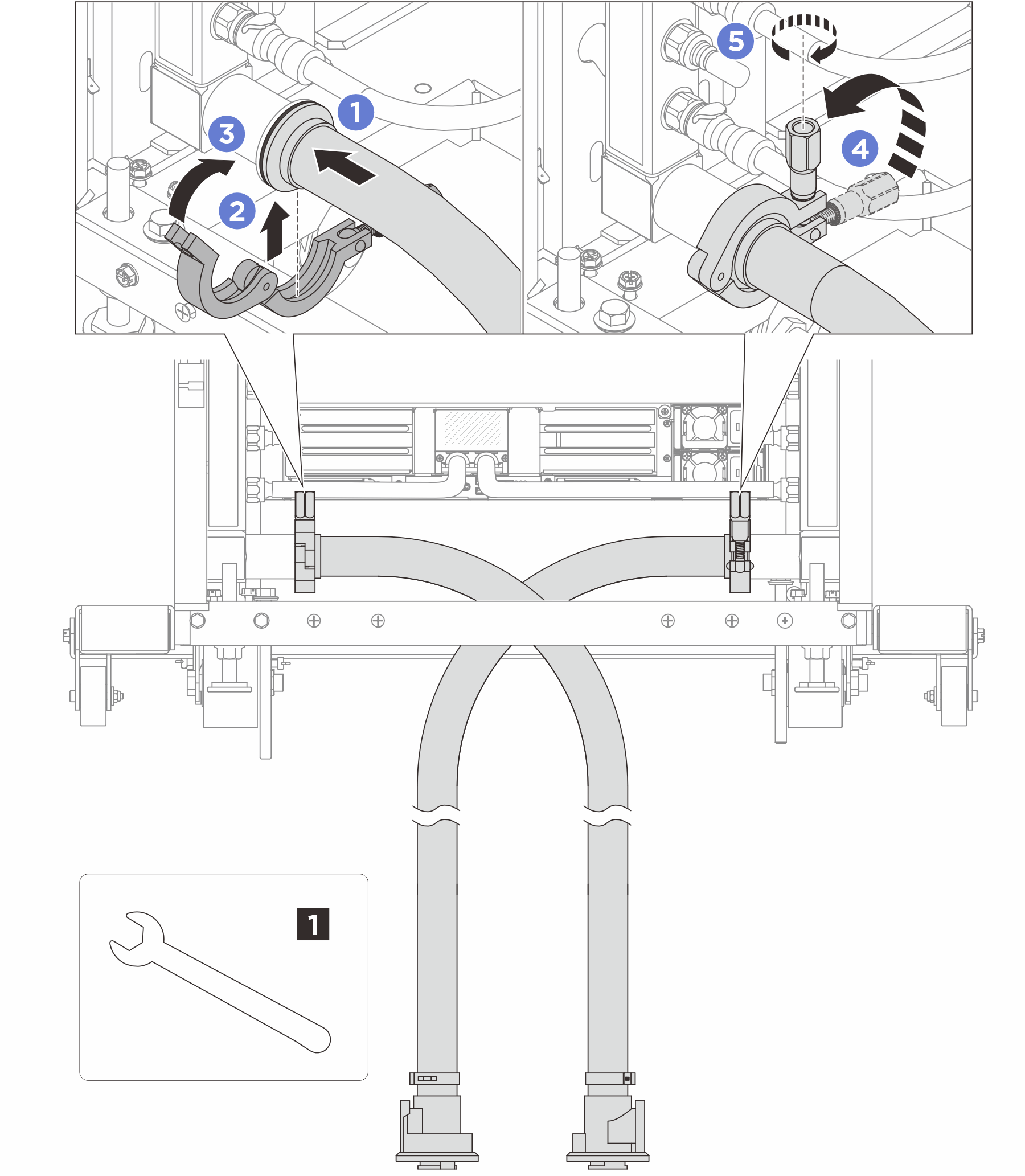

   Figura 3. Instalando o kit da mangueira







   1 Chave de 17 milímetros

   1. Conecte os kits de mangueira aos dois coletores.
   2. Envolva a interface ao redor com a presilha.
   3. Feche a presilha.
   4. Levante o parafuso verticalmente.
   5. Aperte o parafuso e certifique-se de que ele esteja preso.
7. Instale o kit de drenagem no lado de abastecimento do coletor.
   Figura 4. Instalando o kit de drenagem no lado de abastecimento






   1. Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
   2. Conecte o kit de drenagem ao coletor.
8. Para empurrar o ar para fora do lado do abastecimento do coletor, conecte o abastecimento da instalação ao retorno do coletor.

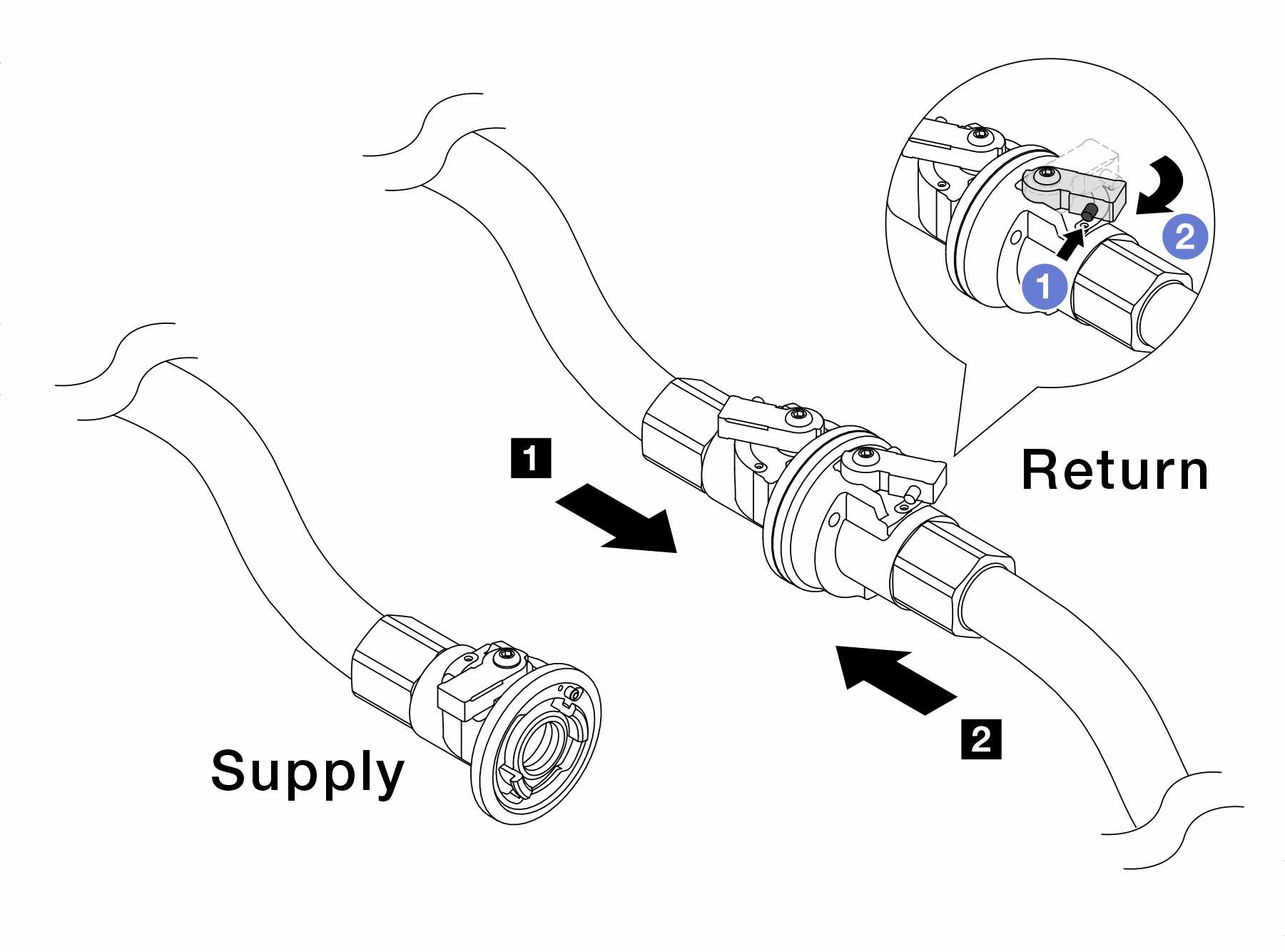

   Figura 5. Abastecimento da instalação ao retorno do coletor






   1. Pressione o botão no interruptor da válvula esférica.
   2. Gire as duas válvulas abertas e pare em torno de 1/4 de 90 graus.
      Atenção

      • Abra as válvulas esférica no 1 no lado de retorno do coletor e 2 no lado de abastecimento da instalação quanto mantém o lado de abastecimento do coletor fechado.

      • Não abra totalmente as válvulas esféricas, ou o fluxo de água ficará muito rápido para conter.

9. Abra lentamente a válvula de drenagem para levar o ar para fora da mangueira. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.
   Figura 6. Abrindo a válvula de drenagem no lado de abastecimento






10. Instale o kit de drenagem no lado de retorno do coletor.
    Figura 7. Instalando o kit de drenagem no lado de retorno






    1. Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
    2. Conecte o kit de drenagem ao coletor.
11. Para empurrar o ar para fora do lado de retorno do coletor, conecte o abastecimento da instalação ao abastecimento do coletor.

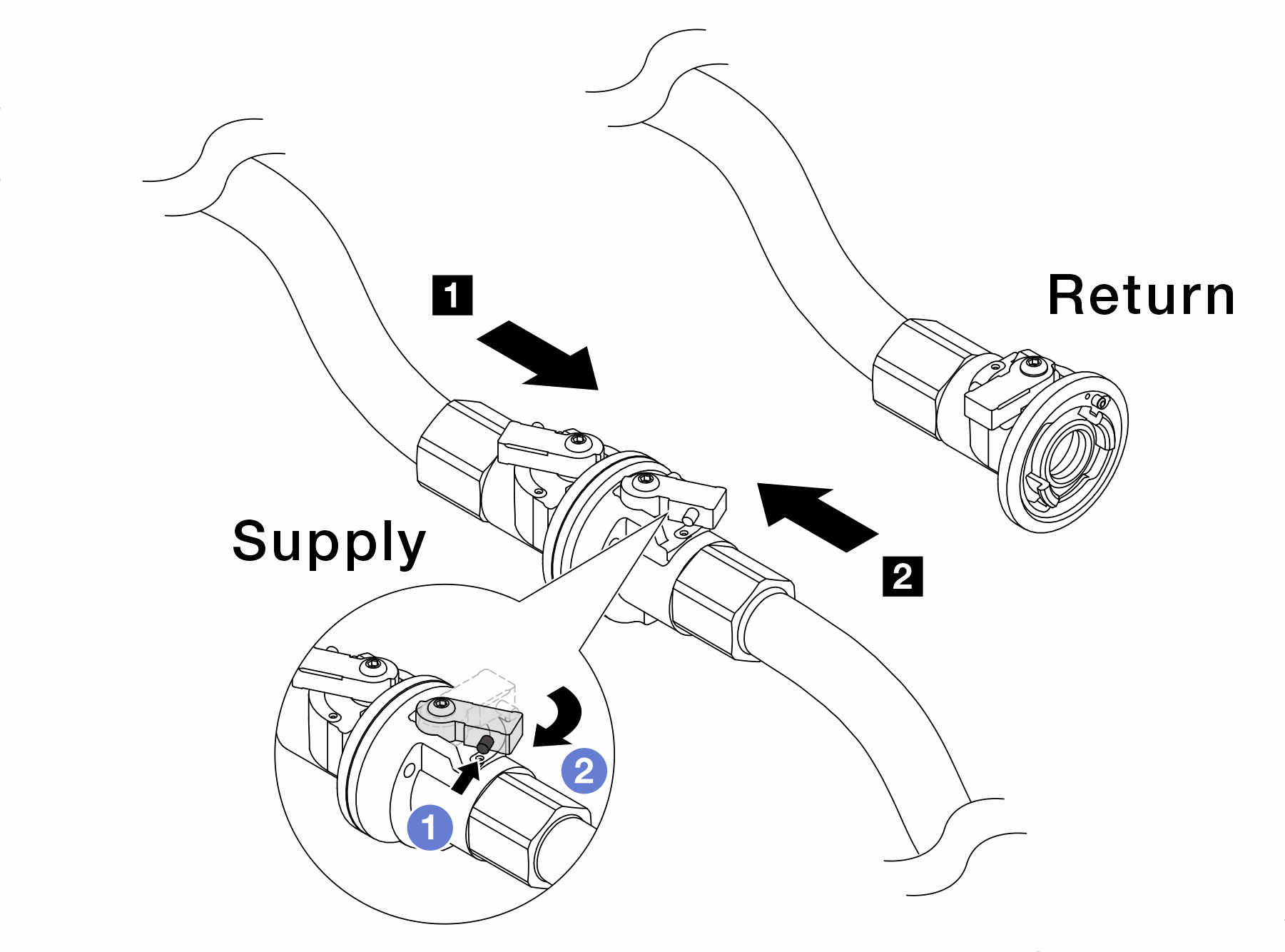

    Figura 8. Abastecimento da instalação ao abastecimento do coletor






    1. Pressione o botão no interruptor da válvula esférica.
    2. Gire as duas válvulas abertas e pare em torno de 1/4 de 90 graus.
       Atenção

       • Abra as válvulas esféricas no 1 no lado de abastecimento do coletor e 2 no lado de abastecimento da instalação quanto mantém o lado de retorno do coletor fechado.

       • Não abra totalmente as válvulas esféricas, ou o fluxo de água ficará muito rápido para conter.

12. Abra lentamente a válvula de drenagem para levar o ar para fora da mangueira. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.
    Figura 9. Abrindo a válvula de drenagem no lado de retorno






13. (Por precaução) Para garantir que o ar dentro seja o mínimo possível, instale novamente o kit de drenagem no lado de abastecimento do coletor e faça-o mais uma vez. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.
    Figura 10. Abrindo a válvula de drenagem no lado de abastecimento






14. Depois de concluído, conecte o abastecimento e o retorno do coletor e a instalação de forma correspondente. Abra totalmente todas as conexões nos lados de retorno e de abastecimento.

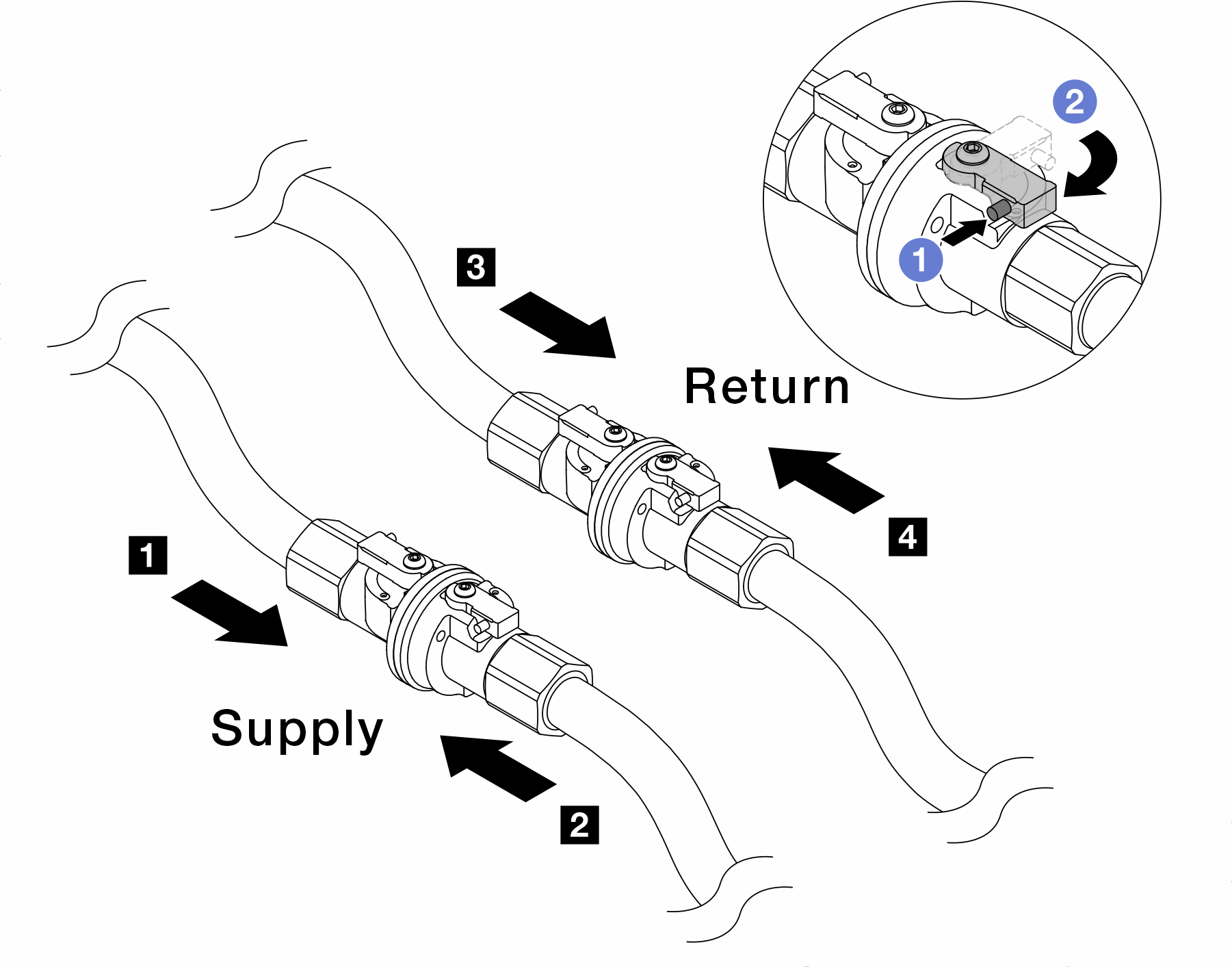

    Figura 11. Abrindo as válvulas esféricas







    Nota

    1 O abastecimento do coletor é conectado ao 2 abastecimento da instalação

    3 O retorno do coletor é conectado ao 4 retorno da instalação

    1. Pressione o botão no interruptor da válvula esférica.
    2. Gire a chave para abrir totalmente as válvulas conforme ilustrado acima.
