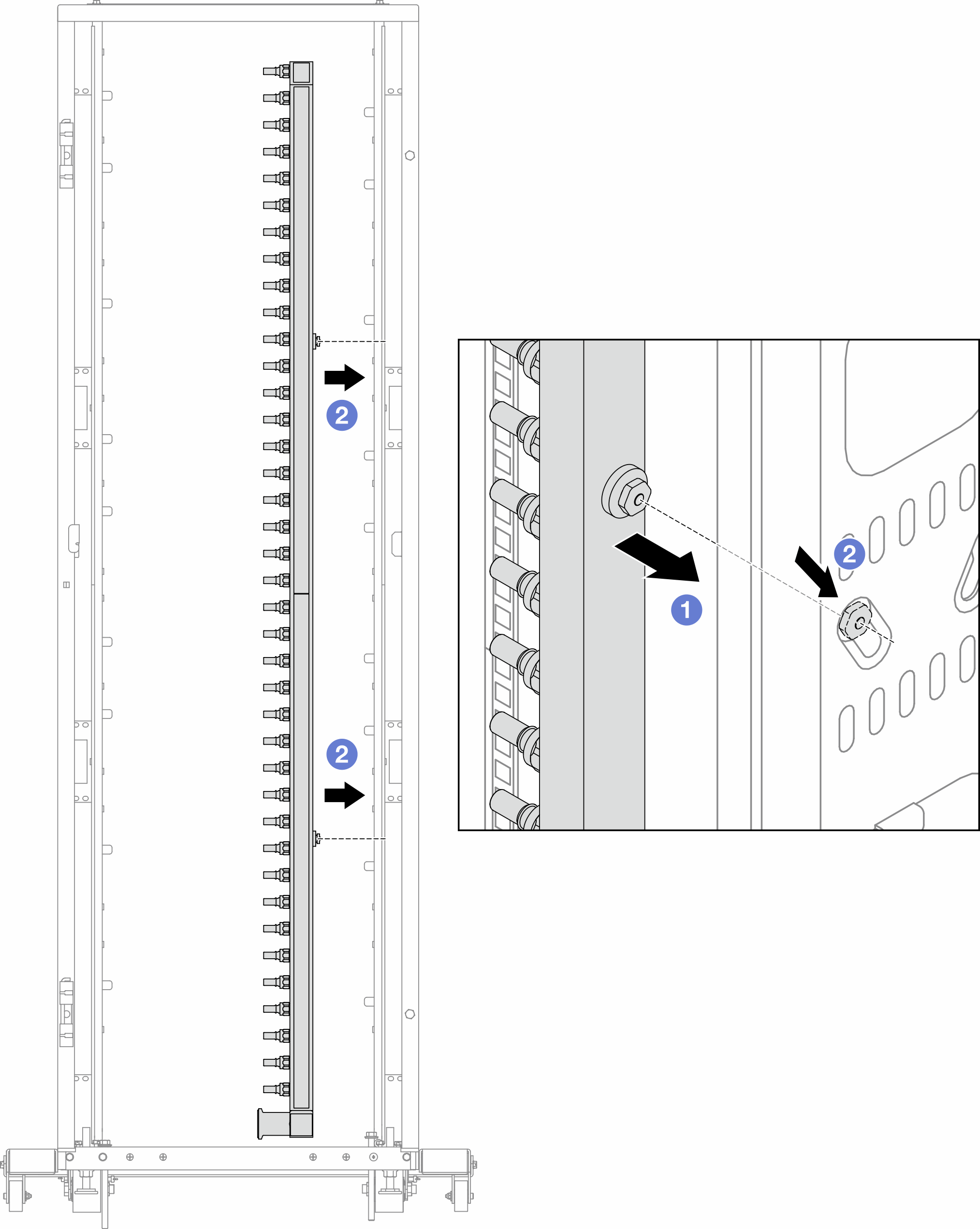

Siga as instruções para instalar o coletor em um sistema de resfriamento direto de água no rack.
Sobre esta tarefa
Importante
Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.
CUIDADO
O líquido pode causar irritação na pele e nos olhos. Evite o contato direto com o líquido.
S002
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S011
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
S038
CUIDADO
Este procedimento requer o uso de equipamentos de proteção ocular.
S040
CUIDADO
Luvas protetoras devem ser usadas para este procedimento.
S042
PERIGO
danger
Risco de choque elétrico devido a água ou uma solução de água que está presente neste produto. Evite trabalhar em equipamentos energizados ou perto deles com as mãos úmidas ou quando houver água derramada.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Certifique-se de que os procedimentos de manuseio adequados sejam seguidos ao trabalhar com qualquer líquido tratado quimicamente usado no sistema de resfriamento do rack. Certifique-se de que as folhas de dados de segurança de material (MSDS) e as informações de segurança sejam fornecidas pelo fornecedor de tratamento químico líquido. Verifique também se o equipamento de proteção individual (EPI) adequado está disponível conforme recomendado pelo fornecedor de tratamento químico líquido. Luvas e óculos de proteção podem ser recomendados como medida.
Essa tarefa requer duas ou mais pessoas.
Procedimento
Nota
Seu servidor pode ser diferente do mostrado nas ilustrações, mas o procedimento é o mesmo.
A CDU no rack e outros dispositivos não devem estar ligados e todos os cabos externos devem estar desconectados.
Separe as válvulas esféricas dos conjuntos de conexões.
Nota
Uma extremidade de um conjunto de conexões vem com uma válvula esférica destacável, e as duas peças são conectadas por uma ponteira. Remova a ponteira para separar a válvula esférica que está ligada à CDU na 7.
Figura 2. Separando válvulas esféricas
1 Chave de 17 milímetros
Solte o parafuso que prende a ponteira.
Coloque o parafuso para baixo.
Abra a presilha.
Remova a ponteira.
Remova a válvula esférica do conjunto de conexões.
Instale válvulas esféricas na CDU.

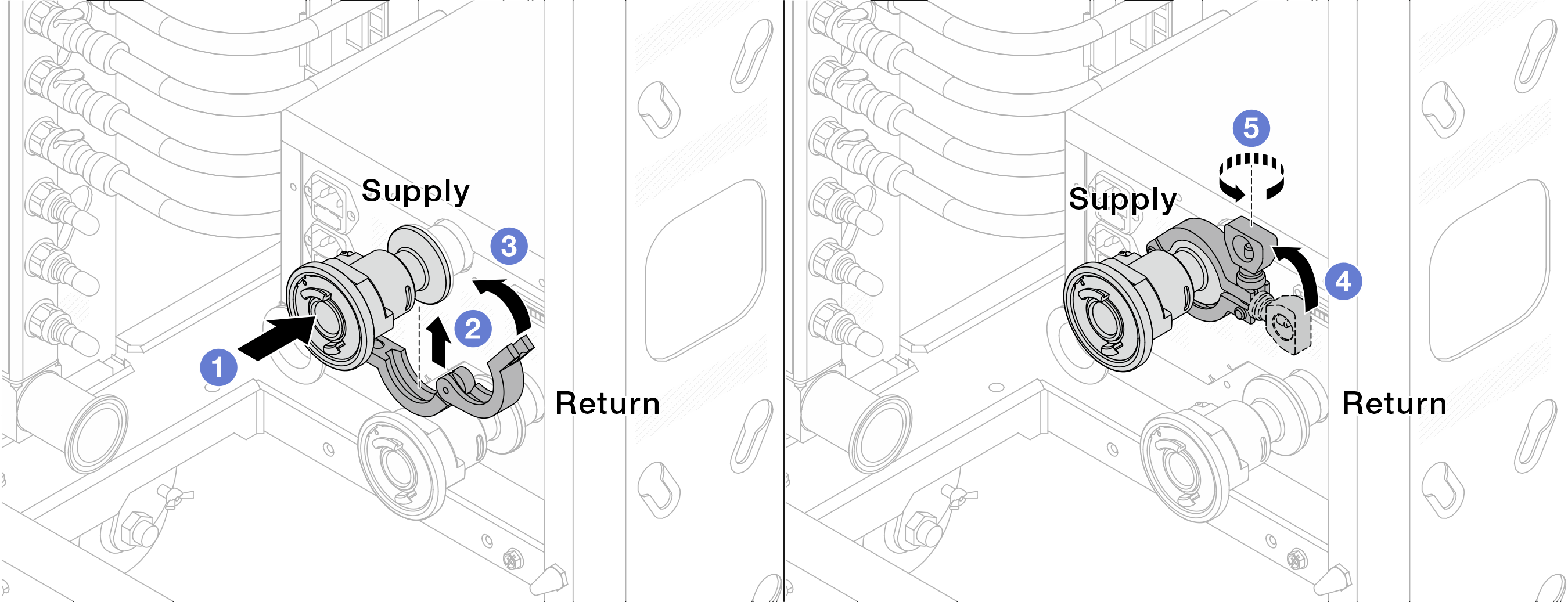

Figura 3. Instalando válvulas esféricas
Conecte as válvulas esféricas às portas de Alimentação e Retorno.
Envolva a interface ao redor com a presilha.
Feche a presilha.
Levante o parafuso verticalmente.
Aperte o parafuso e certifique-se de que ele esteja preso.

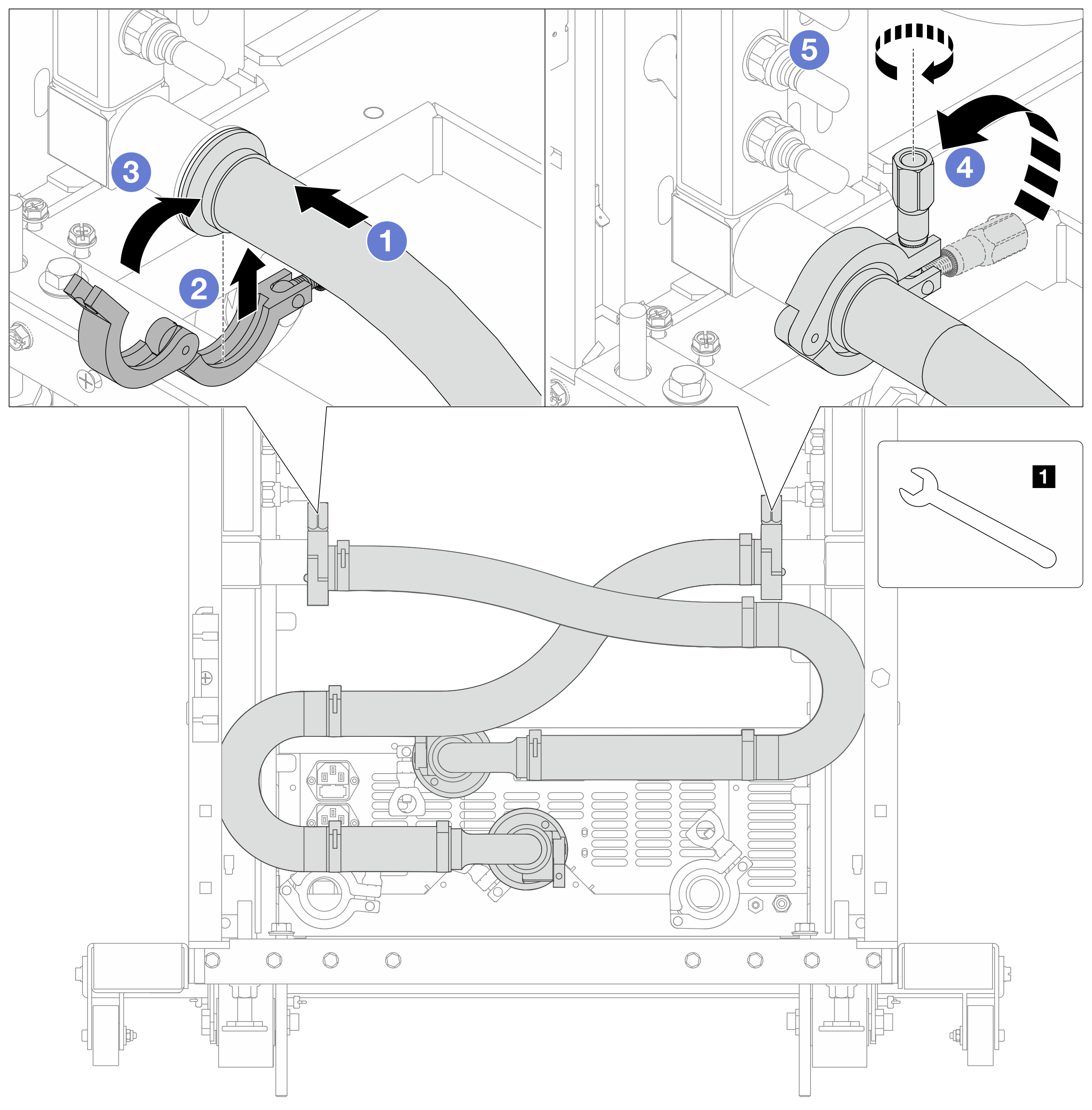

Instale o conjunto de conexão nos coletores.
Nota
Instale primeiro o lado de abastecimento e, em seguida, instale o lado de retorno.
Figura 4. Instalando o conjunto de conexões
1 Chave de 17 milímetros
Conecte o conjunto de conexões nos dois coletores.
Envolva a interface ao redor com a presilha.
Feche a presilha.
Levante o parafuso verticalmente.
Aperte o parafuso e certifique-se de que ele esteja preso.
Instale o conjunto de conexões nas válvulas esféricas.
Nota
Instale primeiro o lado de abastecimento e, em seguida, instale o lado de retorno.

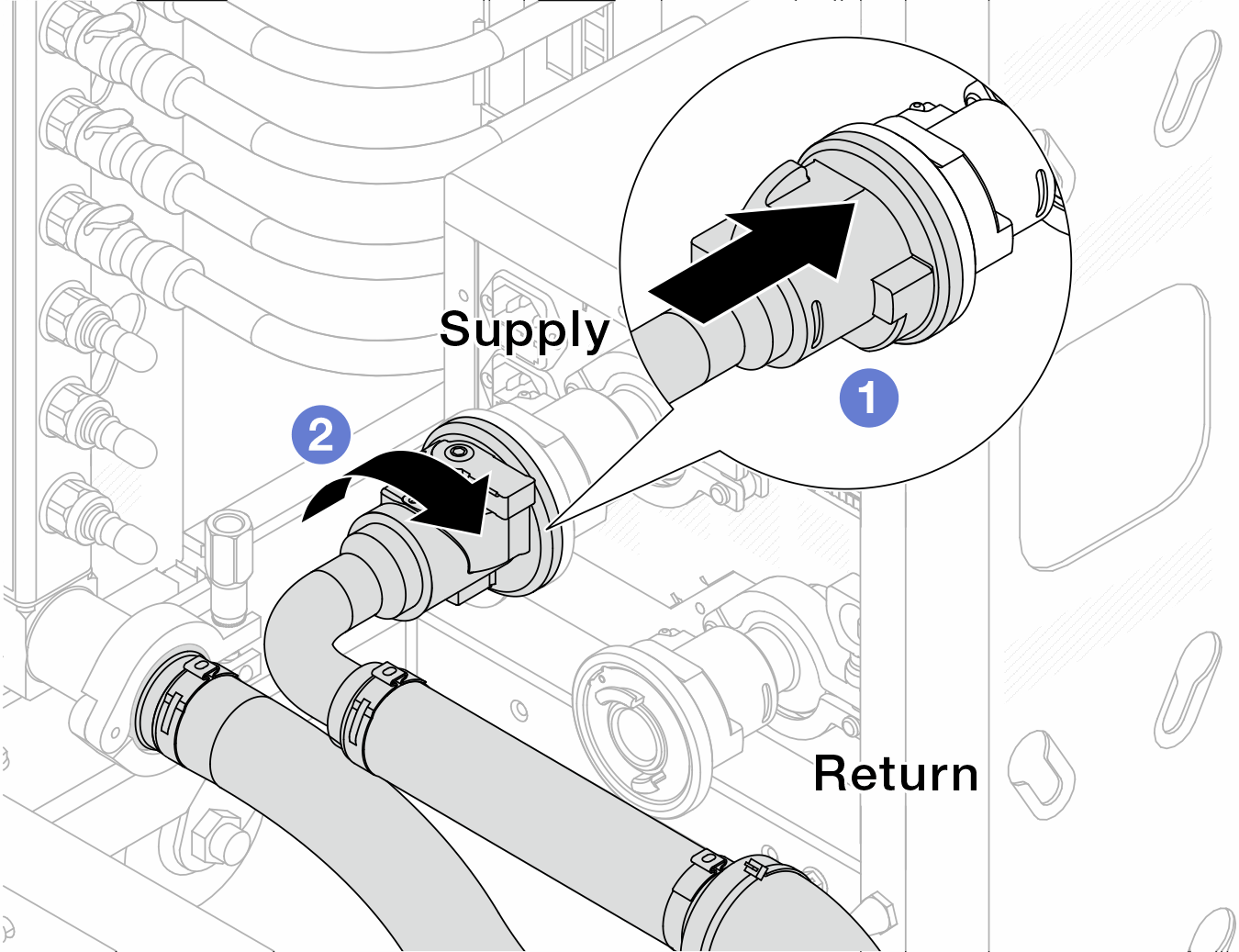

Figura 5. Conectando válvulas esféricas
Conecte as válvulas esféricas.
Gire para a direita para travar as duas válvulas.
Prepare a CDU no rack.
Conecte a mangueira de alimentação à porta de entrada na frente.

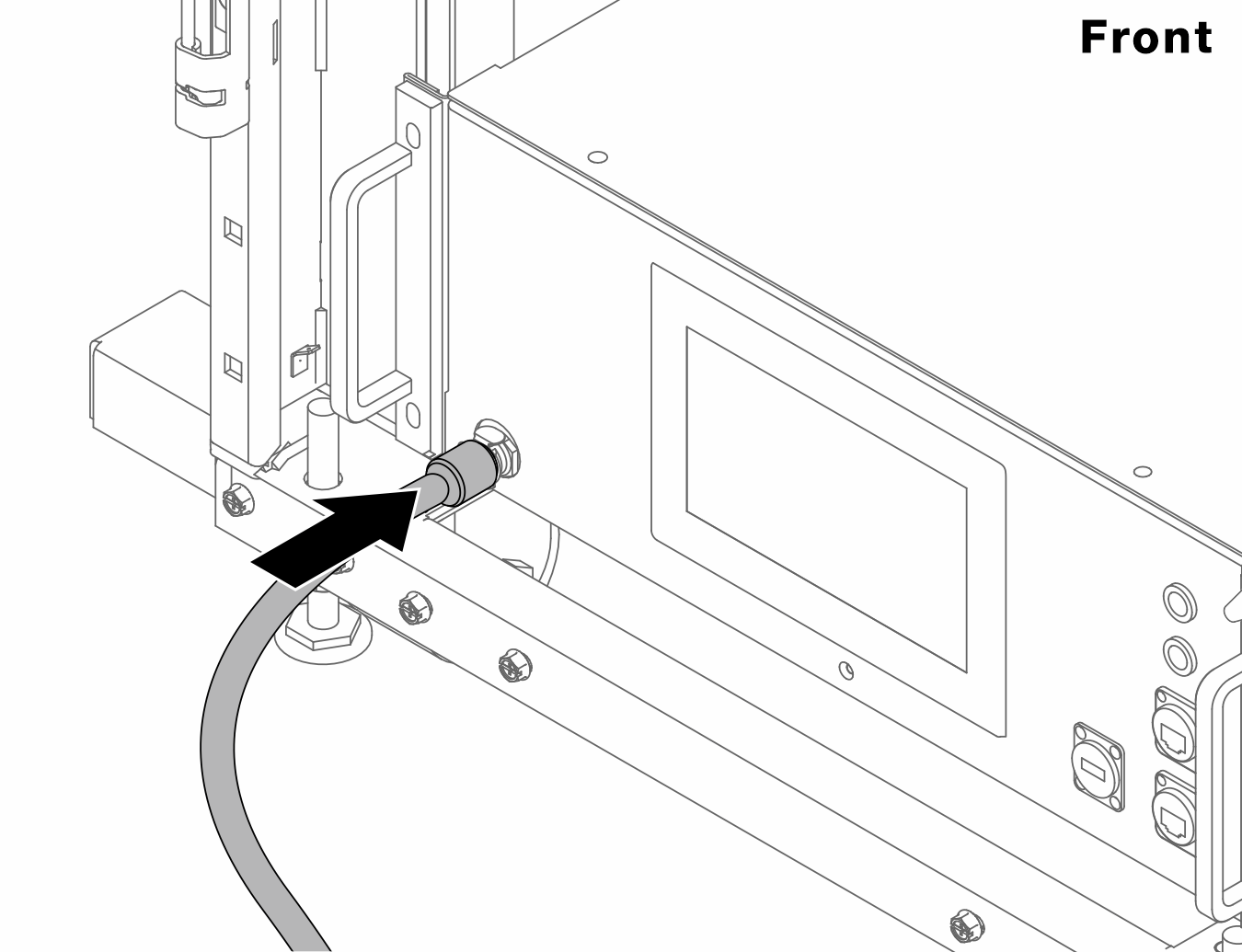

Figura 6. A frente da CDU

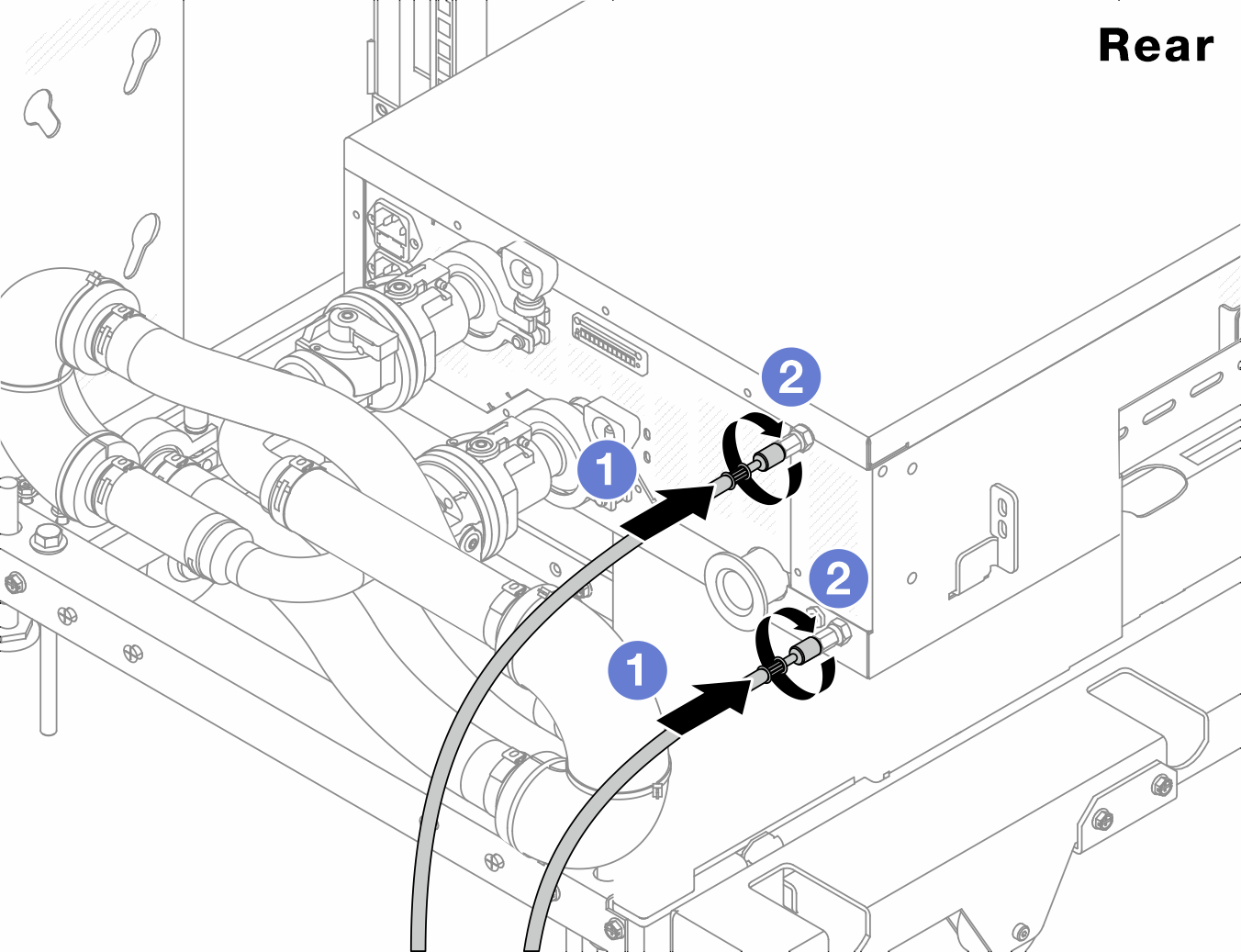

Conecte as mangueiras à porta de drenagem e à porta de sangria na parte traseira.
Figura 7. A parte traseira da CDU
Conecte as mangueiras de drenagem e de sangria à CDU.
Gire os conectores para a direita para fixar a conexão.
Para suporte de serviço, garantia associada e dimensionamento de manutenção, entre em contato com a equipe Lenovo Professional Services em:
cdusupport@lenovo.com

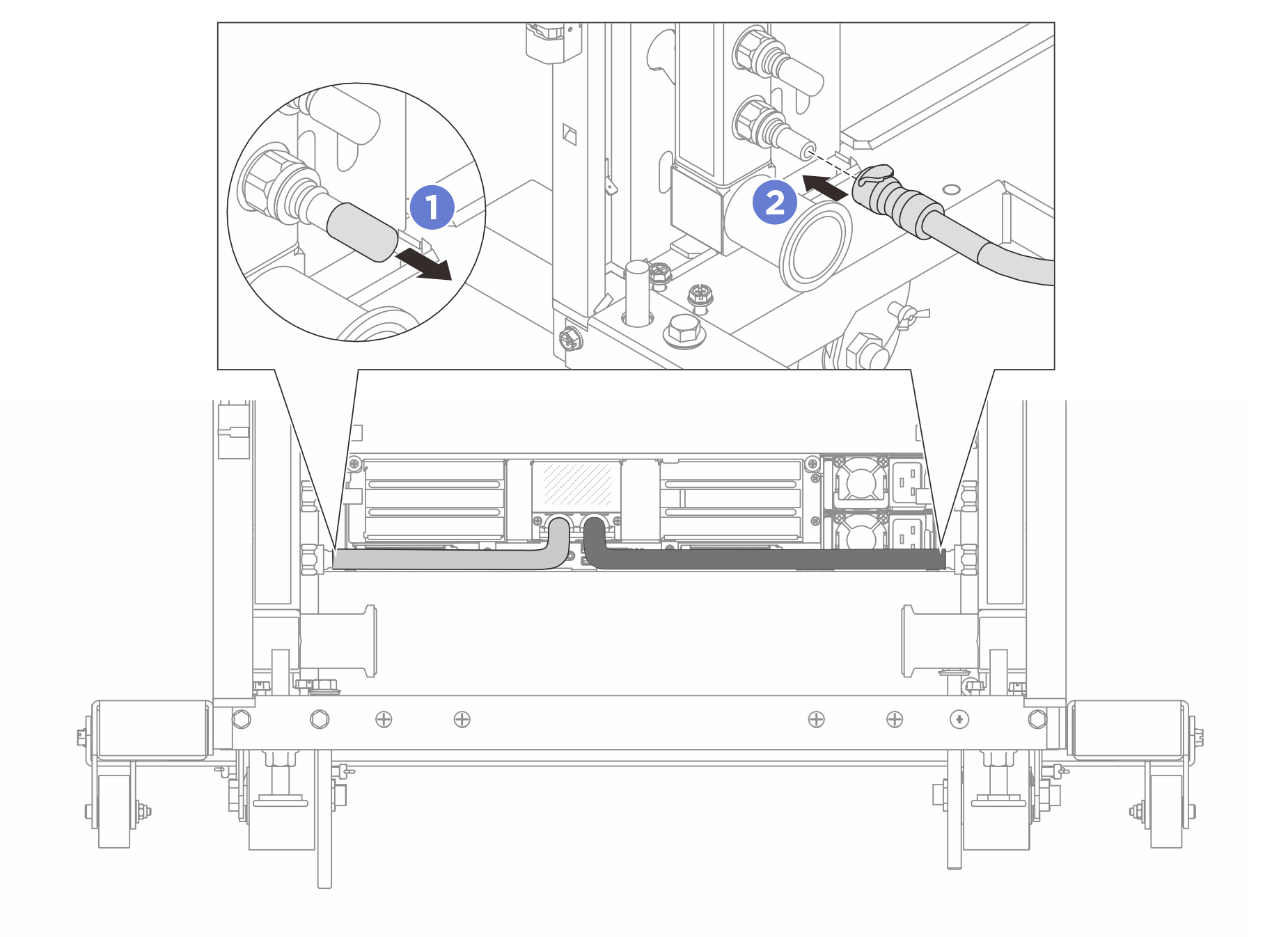

Instale o plug de conexão rápida nos coletores.
Figura 8. Instalando o plug de conexão rápida
Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
Conecte o plugue à porta do coletor.

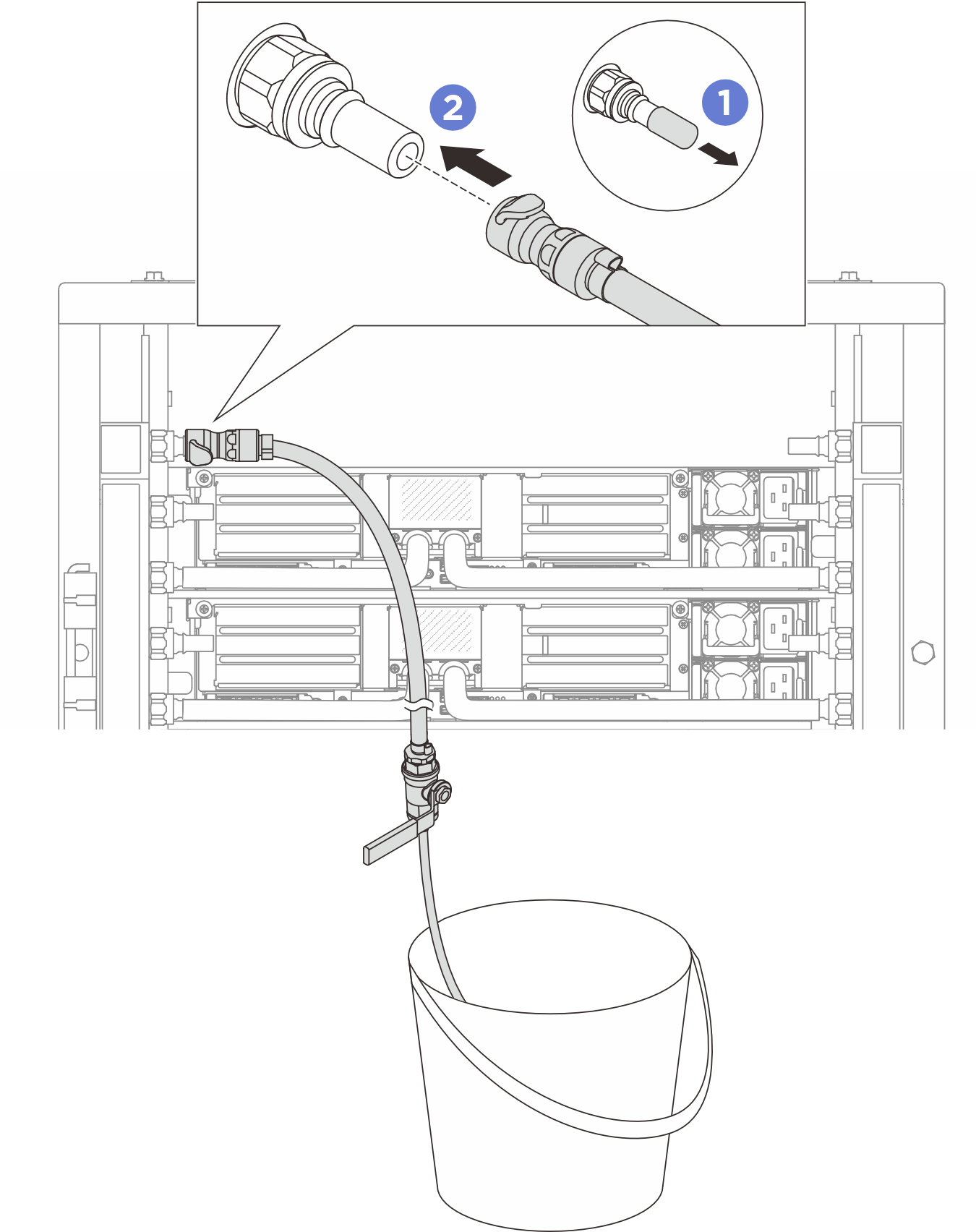

Instale o kit de drenagem no lado de abastecimento do coletor.
Figura 9. Instalando o kit de drenagem no lado de abastecimento
Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
Conecte o kit de drenagem ao coletor.

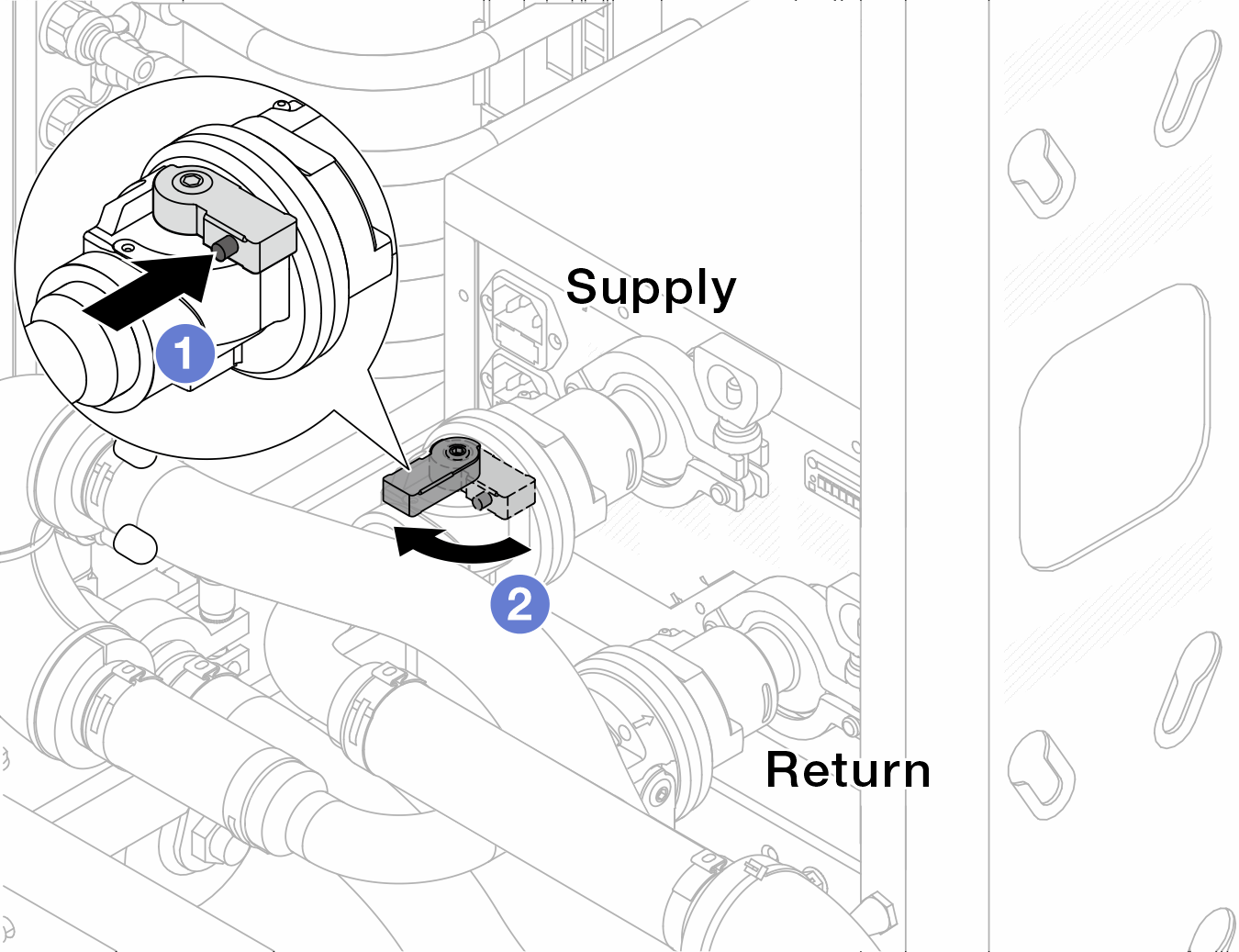

Para expulsar o ar dos coletores, abra os interruptores da válvula esférica para permitir que o líquido encha o sistema.
Figura 10. Abrindo as válvulas esféricas
Pressione o botão no interruptor da válvula esférica.
Gire a chave para abrir totalmente as válvulas conforme ilustrado acima.
Atenção
Preste muita atenção ao visor frontal da CDU e mantenha a pressão do sistema em uma barra.
Para obter mais informações sobre a temperatura do líquido e os requisitos de pressão do sistema, consulte Requisitos de água.

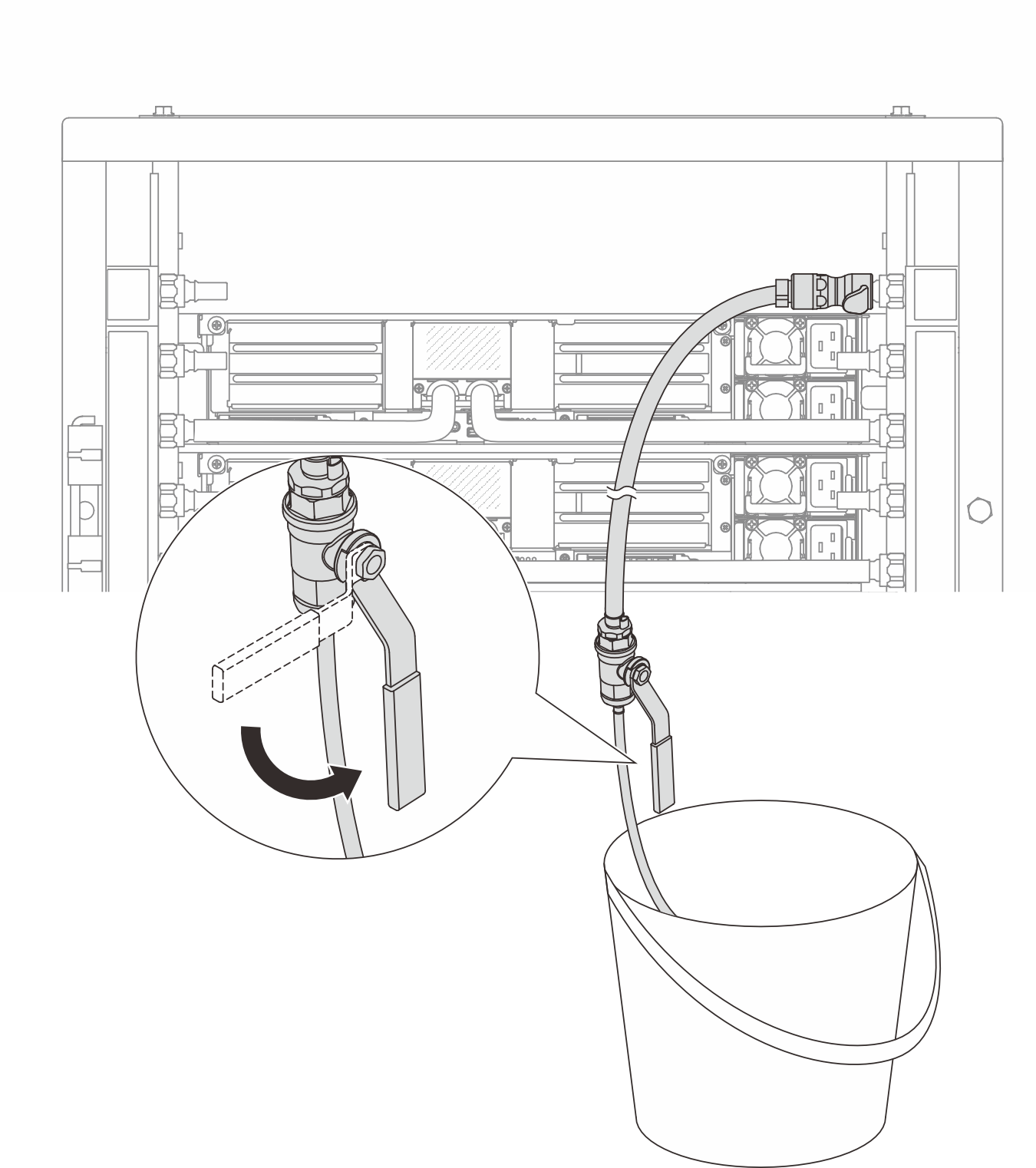

Abra lentamente a válvula de drenagem para levar o ar para fora da mangueira. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.

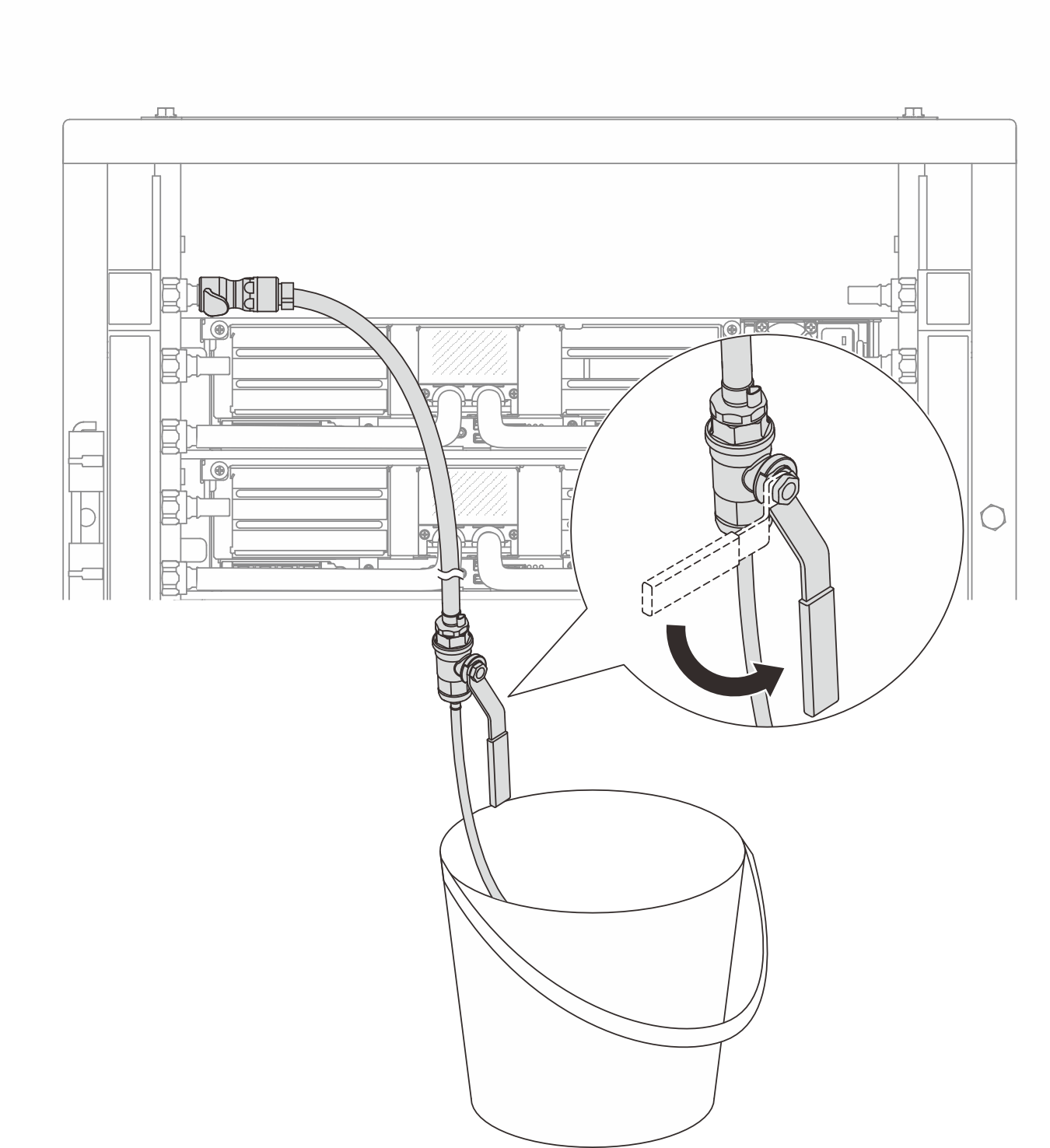

Figura 11. Abrindo a válvula de drenagem no lado de abastecimento

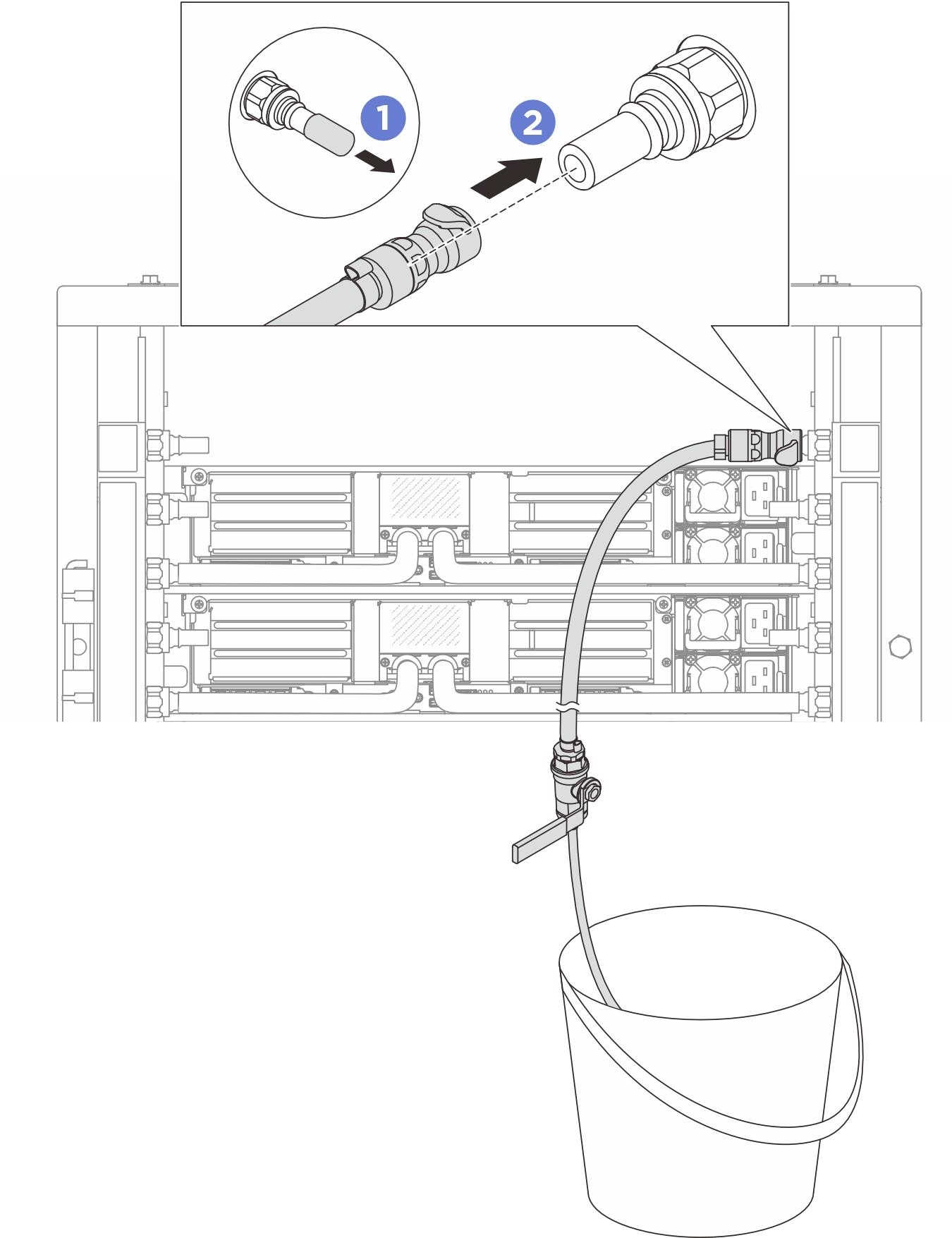

Instale o kit de drenagem no lado de retorno do coletor.
Figura 12. Instalando o kit de drenagem no lado de retorno
Remova as tampas vermelhas do plugue de conexão rápida de borracha das portas no coletor.
Conecte o kit de drenagem ao coletor.
Abra lentamente a válvula de drenagem para levar o ar para fora da mangueira. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.
Figura 13. Abrindo a válvula de drenagem no lado de retorno
(Por precaução) Para garantir que o ar dentro seja o mínimo possível, instale novamente o kit de drenagem no lado de abastecimento do coletor e faça-o mais uma vez. Feche a válvula de drenagem quando o fluxo contínuo de água fluir para dentro do balde ou houver apenas pequenas bolhas na mangueira de drenagem.
Figura 14. Abrindo a válvula de drenagem no lado de abastecimento
Depois de concluído, preste muita atenção ao visor frontal da CDU e mantenha a pressão do sistema em uma barra. Para obter mais informações sobre a temperatura do líquido e os requisitos de pressão do sistema, consulte Requisitos de água.
