Светодиодные индикаторы порта управления системой XCC

В этом разделе содержатся сведения о светодиодных индикаторах компонента «Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)».

В следующей таблице описаны неполадки, на которые указывают светодиодные индикаторы «Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)».

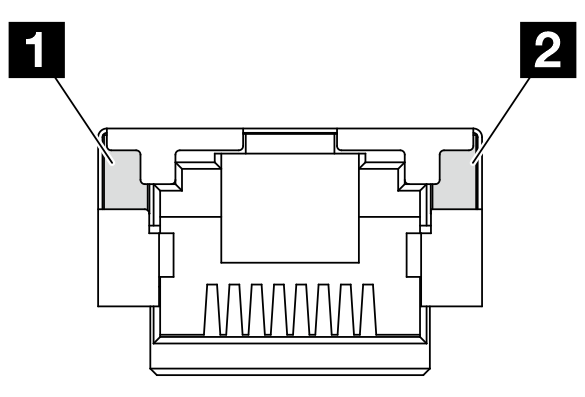

Рис. 1. Светодиодные индикаторы на Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)
Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) LEDs
Табл. 1. Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с) Светодиодные индикаторы
Светодиодный индикаторОписание
1 Светодиодный индикатор подключения порта Ethernet (1 Гбит/с RJ-45) Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)
Этот зеленый индикатор указывает состояние сетевого подключения:
  • Выкл.: сетевое подключение разорвано.
  • Зеленый: сетевое подключение установлено.
2 Светодиодный индикатор активности порта Ethernet (1 Гбит/с RJ-45) Порт управления системой XCC (RJ-45 10/100/1000 Мбит/с)
Этот зеленый индикатор указывает состояние активности сети:
  • Выкл.: сервер отключен от локальной сети.
  • Зеленый: сеть подключена и находится в активном состоянии.
