Светодиодные индикаторы дисков

В этом разделе содержатся сведения о светодиодных индикаторах дисков.

Светодиодные индикаторы 2,5-дюймовых дисков​

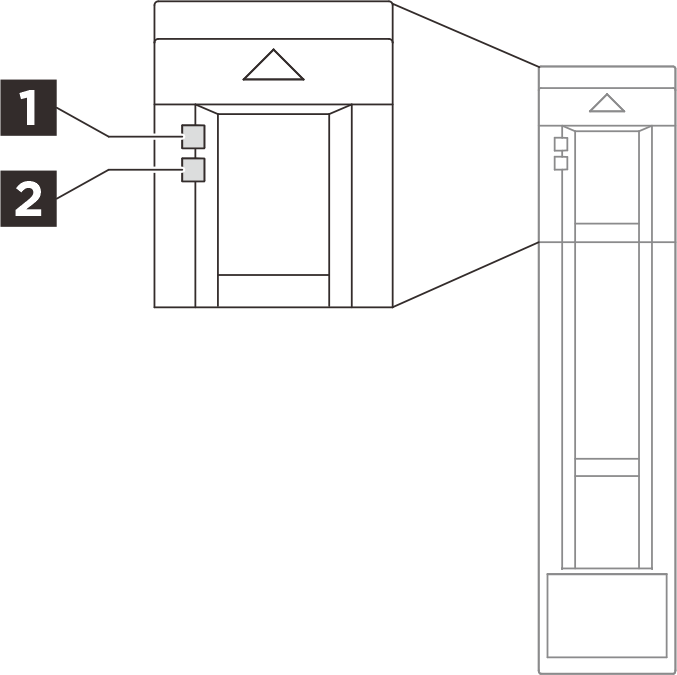

Рис. 1. Светодиодные индикаторы 2,5-дюймовых дисков
2.5-inch drive LEDs
Табл. 1. Светодиодные индикаторы 2,5-дюймовых дисков
Светодиодный индикаторОписание
1 Светодиодный индикатор работы диска (зеленый)

Каждый оперативно заменяемый диск поставляется со светодиодным индикатором работы. Если этот светодиодный индикатор мигает, это означает, что соответствующий диск используется.

2 Светодиодный индикатор состояния диска (желтый)
Светодиодный индикатор состояния диска указывает на следующее состояние:
  • Светодиодный индикатор горит: сбой диска.
  • Светодиодный индикатор медленно мигает (один раз в секунду): диск восстанавливается.
  • Светодиодный индикатор быстро мигает (три раза в секунду): диск идентифицируется.

Светодиодные индикаторы дисков E3.S 1T​

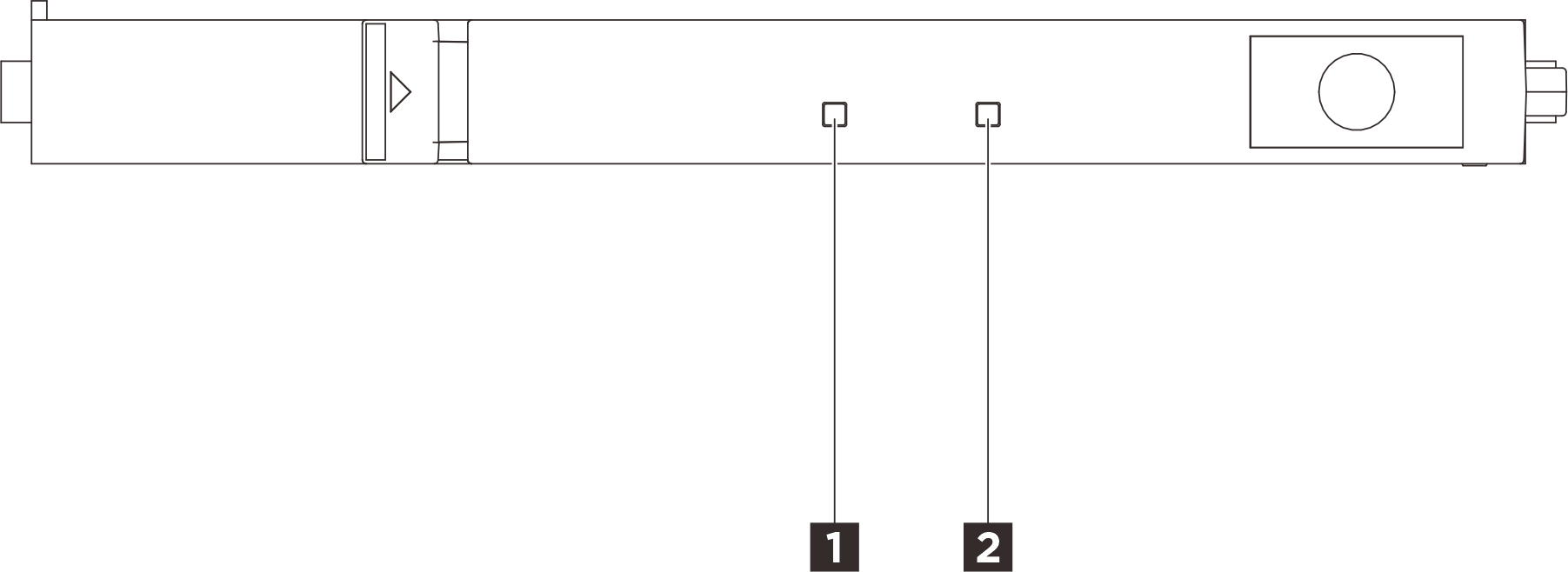

Рис. 2. Светодиодные индикаторы дисков E3.S 1T
E3.S 1T drive LEDs
Табл. 2. Светодиодные индикаторы дисков E3.S 1T
Светодиодный индикаторОписание
1 Светодиодный индикатор состояния диска (желтый)
Светодиодный индикатор состояния диска указывает на следующее состояние:
  • Светодиодный индикатор горит: сбой диска.
  • Светодиодный индикатор медленно мигает (один раз в секунду): диск восстанавливается.
  • Светодиодный индикатор быстро мигает (три раза в секунду): диск идентифицируется.
2 Светодиодный индикатор работы диска (зеленый)

Каждый оперативно заменяемый диск поставляется со светодиодным индикатором работы. Если этот светодиодный индикатор мигает, это означает, что соответствующий диск используется.
