Laufwerkanzeigen

Dieser Abschnitt enthält Informationen zu den Laufwerkanzeigen.

Anzeigen für 2,5-Zoll-Laufwerke​

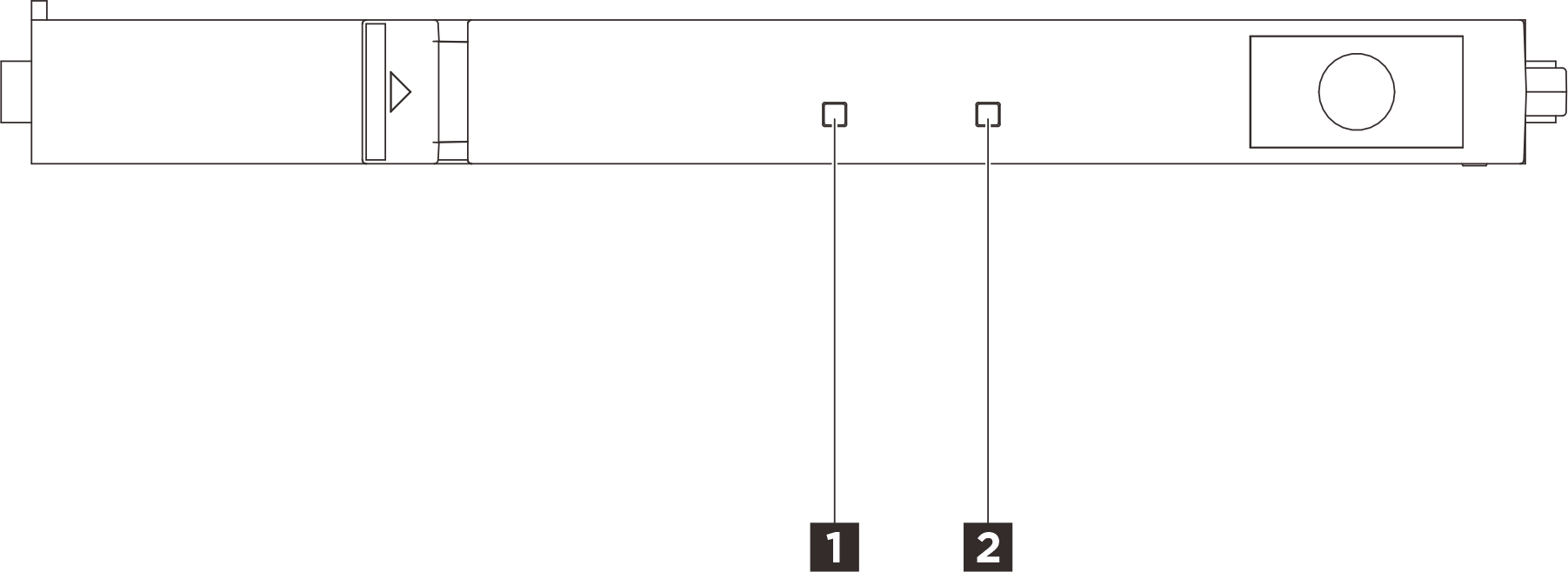

Abbildung 1. Anzeigen für 2,5-Zoll-Laufwerke
2.5-inch drive LEDs
Tabelle 1. Anzeigen für 2,5-Zoll-Laufwerke
AnzeigeBeschreibung
1 Betriebsanzeige für Laufwerk (grün)

Jedes Hot-Swap-Laufwerk verfügt über eine Betriebsanzeige. Wenn diese Anzeige leuchtet, ist das Laufwerk in Betrieb.

2 Statusanzeige für Laufwerk (gelb)
Die Statusanzeige des Laufwerks zeigt den folgenden Status an:
  • Die Anzeige leuchtet: Das Laufwerk ist ausgefallen.
  • Die Anzeige blinkt langsam (einmal pro Sekunde): Das Laufwerk wird wiederhergestellt.
  • Die Anzeige blinkt schnell (dreimal pro Sekunde): Das Laufwerk wird ermittelt.

E3.S 1T-Laufwerkanzeigen​

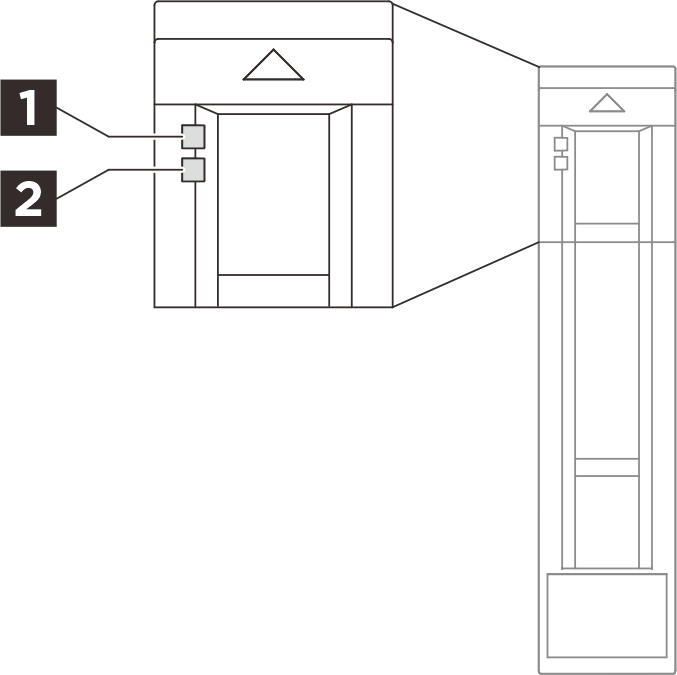

Abbildung 2. E3.S 1T-Laufwerkanzeigen
E3.S 1T drive LEDs
Tabelle 2. E3.S 1T-Laufwerkanzeigen
AnzeigeBeschreibung
1 Anzeige für Laufwerkstatus (gelb)
Die Statusanzeige des Laufwerks zeigt den folgenden Status an:
  • Die Anzeige leuchtet: Das Laufwerk ist ausgefallen.
  • Die Anzeige blinkt langsam (einmal pro Sekunde): Das Laufwerk wird wiederhergestellt.
  • Die Anzeige blinkt schnell (dreimal pro Sekunde): Das Laufwerk wird ermittelt.
2 Betriebsanzeige für Laufwerk (grün)

Jedes Hot-Swap-Laufwerk verfügt über eine Betriebsanzeige. Wenn diese Anzeige leuchtet, ist das Laufwerk in Betrieb.
