LED dell'unità

Questo argomento fornisce informazioni sui LED dell'unità.

LED dell'unità da 2,5 pollici​

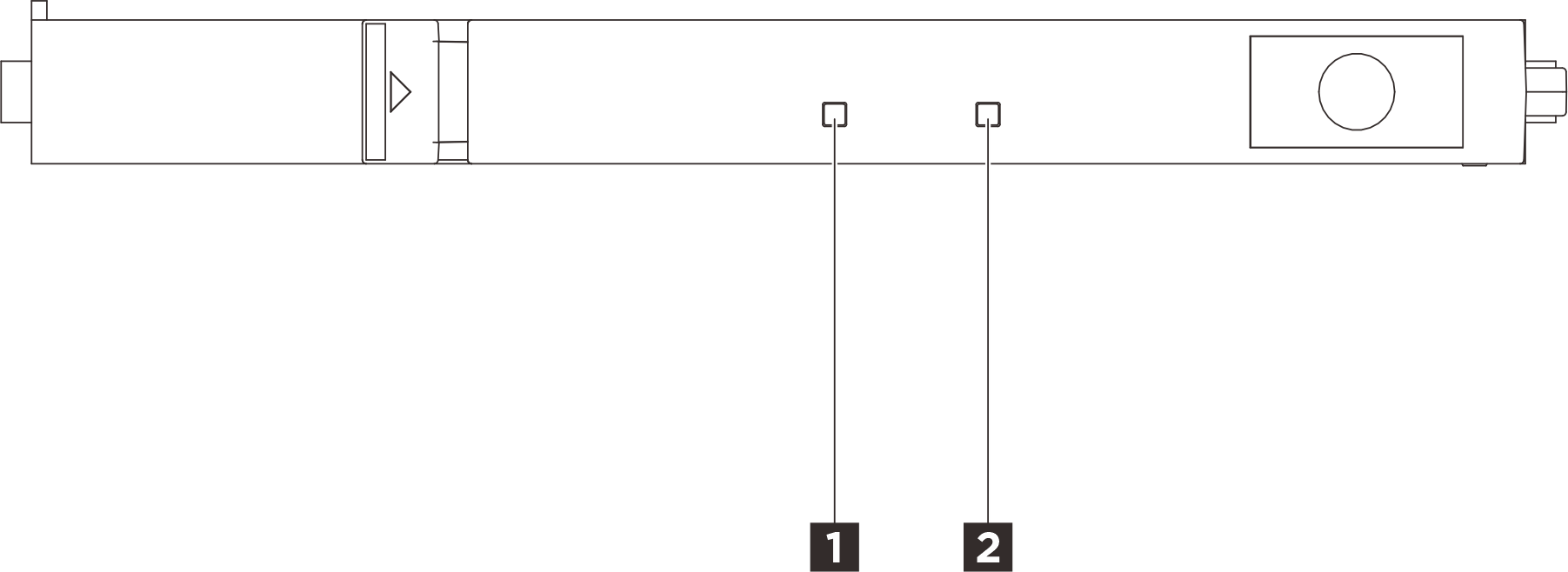

Figura 1. LED dell'unità da 2,5 pollici
2.5-inch drive LEDs
Tabella 1. LED dell'unità da 2,5 pollici
LEDDescrizione
1 LED di attività dell'unità (verde)

Ogni unità hot-swap è dotata di un LED di attività. Quando questo LED lampeggia, indica che l'unità è in uso.

2 LED di stato dell'unità (giallo)
Il LED di stato dell'unità indica il seguente stato:
  • Il LED è acceso: l'unità è guasta.
  • Il LED lampeggia lentamente (una volta al secondo): è in corso la ricostruzione dell'unità.
  • Il LED lampeggia rapidamente (tre volte al secondo): è in corso l'identificazione dell'unità.

LED dell'unità E3.S 1T​

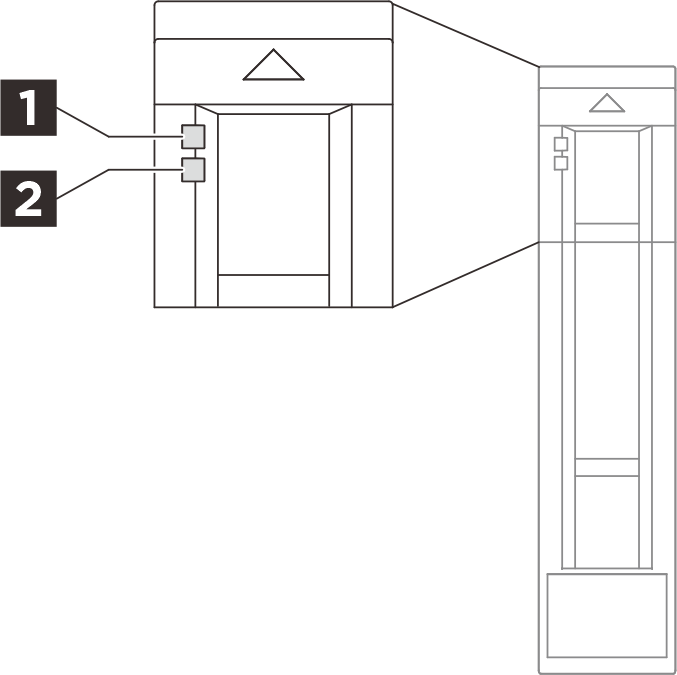

Figura 2. LED dell'unità E3.S 1T
E3.S 1T drive LEDs
Tabella 2. LED dell'unità E3.S 1T
LEDDescrizione
1 LED di stato dell'unità (giallo)
Il LED di stato dell'unità indica il seguente stato:
  • Il LED è acceso: l'unità è guasta.
  • Il LED lampeggia lentamente (una volta al secondo): è in corso la ricostruzione dell'unità.
  • Il LED lampeggia rapidamente (tre volte al secondo): è in corso l'identificazione dell'unità.
2 LED di attività dell'unità (verde)

Ogni unità hot-swap è dotata di un LED di attività. Quando questo LED lampeggia, indica che l'unità è in uso.
