Voyants d'unité

La présente rubrique fournit des informations sur les voyants des unités.

Voyants de l’unité de 2,5 pouces​

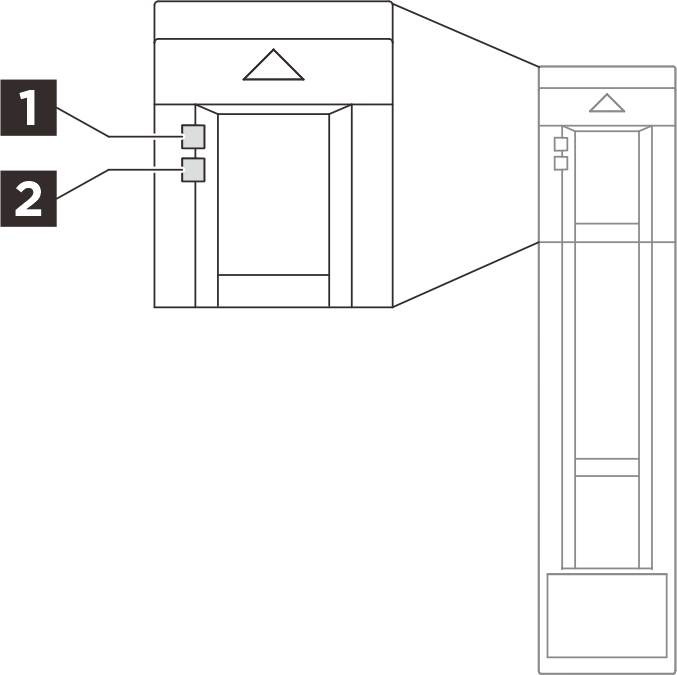

Figure 1. Voyants de l’unité de 2,5 pouces
2.5-inch drive LEDs
Tableau 1. Voyants de l’unité de 2,5 pouces
VoyantDescription
1 Voyant d'activité de l'unité (vert)

Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque l'unité est en cours d'utilisation.

2 Voyant d'état de l'unité (jaune)
Le voyant d’état de l’unité indique l’état suivant :
  • Le voyant est allumé : l’unité est défaillante.
  • Le voyant clignote lentement (une fois par seconde) : l’unité est en cours de régénération.
  • Le voyant clignote rapidement (trois fois par seconde) : l’unité est en cours d'identification.

Voyants d’unité E3.S 1T​

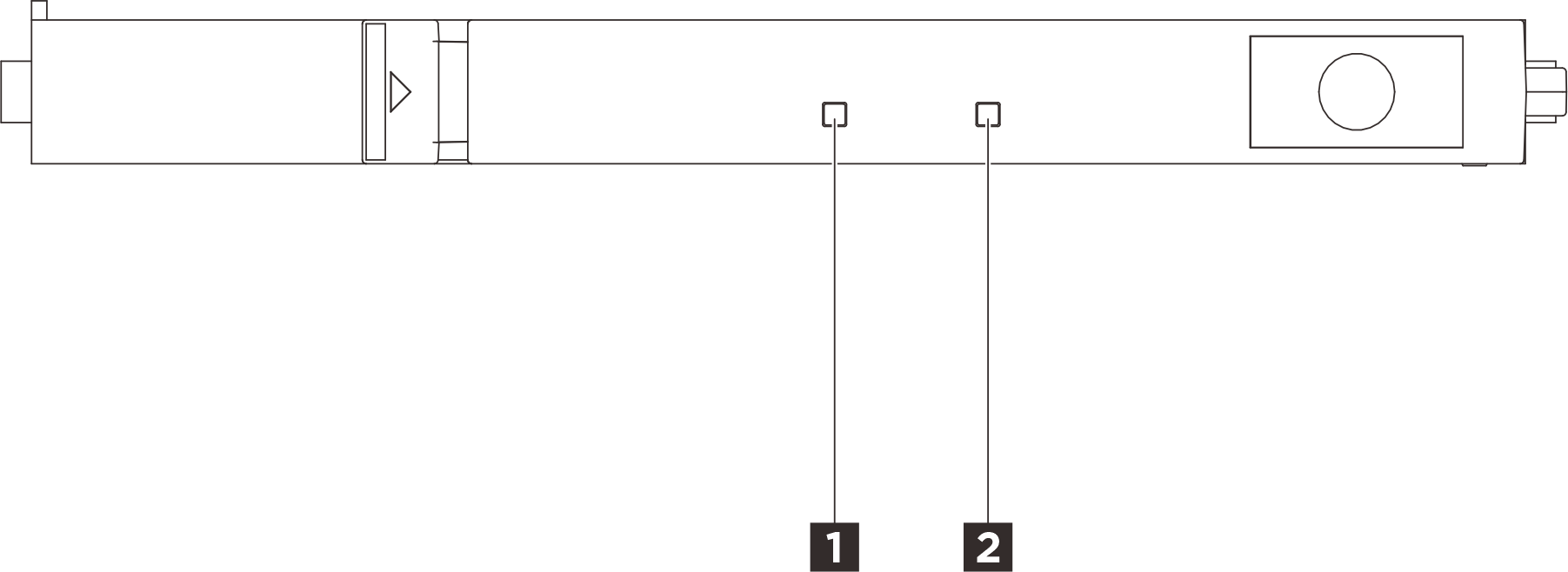

Figure 2. Voyants d’unité E3.S 1T
E3.S 1T drive LEDs
Tableau 2. Voyants d’unité E3.S 1T
VoyantDescription
1 Voyant d’état de l’unité (jaune)
Le voyant d’état de l’unité indique l’état suivant :
  • Le voyant est allumé : l’unité est défaillante.
  • Le voyant clignote lentement (une fois par seconde) : l’unité est en cours de régénération.
  • Le voyant clignote rapidement (trois fois par seconde) : l’unité est en cours d'identification.
2 Voyant d'activité de l'unité (vert)

Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque l'unité est en cours d'utilisation.
