Voyants de l’alimentation

Cette rubrique fournit des informations sur les différents états du voyant d’état de l’alimentation et les suggestions d’action correspondantes.

Pour pouvoir démarrer, le serveur doit respecter la configuration minimale suivante :

  • Deux processeurs dans les connecteurs 1 et 2
  • Deux modules de mémoire DRAM dans les emplacements 10 et 26
  • Deux blocs d’alimentation
  • Six ventilateurs système
  • Une unité 2,5 pouces, ou une unité E3.S 1T, ou une unité M.2 (si le système d’exploitation est nécessaire pour le débogage)

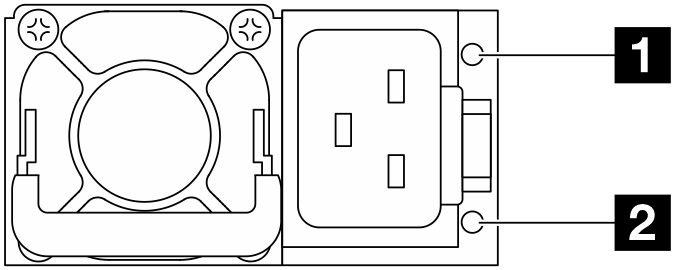

Figure 1. Voyants d’une unité d’alimentation CRPS Premium (CFFv5)
Power supply LEDs
VoyantDescription
1 État de sortie et de défaillance (deux couleurs, vert et jaune)
Le voyant d’état de sortie et de défaillance peut se trouver dans l’un des états suivants :

  • Éteint : Le serveur est hors tension ou le bloc d’alimentation ne fonctionne pas normalement. Si le serveur est sous tension mais que le voyant est éteint, remplacez le bloc d’alimentation.

  • Vert clignotant lentement (environ un clignotement par seconde) : Le bloc d’alimentation est en mode sortie zéro (mode veille). Lorsque la charge d’alimentation du serveur est basse, l’un des blocs d’alimentation installés passe à l’état de veille tandis que l’autre fournit l’intégralité de la charge. Une fois que la charge d’alimentation augmente, le bloc d’alimentation de secours passe à l’état activé pour assurer l’alimentation du serveur.

  • Vert clignotant rapidement (environ cinq clignotements par seconde) : Le bloc d’alimentation est en mode de mise à jour du microprogramme.

  • Vert : Le serveur est sous tension et le bloc d’alimentation fonctionne normalement.

  • Jaune : Il se peut que le bloc d’alimentation soit défaillant. Videz le journal FFDC du système et contactez l’équipe de support back-end de Lenovo afin de procéder à la révision du journal des données du bloc d’alimentation.

Le mode Zéro débit peut être désactivé par le biais de Setup Utility ou de l’interface Web de Lenovo XClarity Controller. Si vous désactivez le mode Zéro débit, les deux blocs d’alimentation passeront à l’état activé.

  • Démarrez Setup Utility et accédez à Paramètres système > Alimentation > Zéro débit et sélectionnez Désactiver. Si vous désactivez le mode Zéro débit, les deux blocs d’alimentation passeront à l’état activé.

  • Connectez-vous à l’interface Web de Lenovo XClarity Controller, choisissez Configuration du serveur > Stratégie d’alimentation, désactivez Mode Zéro débit, puis cliquez sur Appliquer.

2 État d’entrée (une seule couleur, vert)
Le voyant d’état d’entrée peut se trouver dans l’un des états suivants :

  • Éteint : Le bloc d’alimentation est déconnecté de la source d’alimentation en entrée.

  • Vert : Le bloc d’alimentation est connecté à la source d’alimentation en entrée.

  • Clignote (1 Hz) : la source d’alimentation d’entrée n’est pas en bon état.

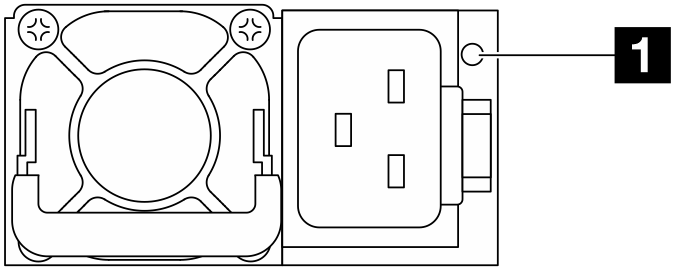

Figure 2. Voyant sur un PSU CRPS (1)

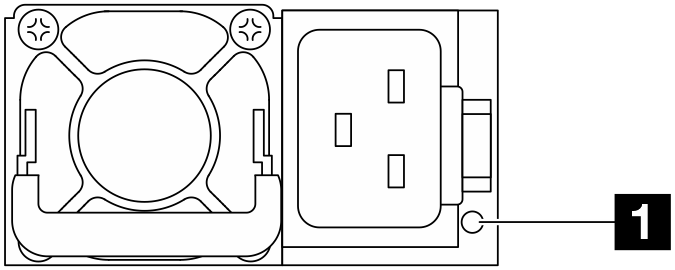

Figure 3. Voyant sur un PSU CRPS (2)

1 Voyant du bloc d’alimentation (deux couleurs, vert et jaune)
ÉtatDescription
Allumé (vert)Le serveur est sous tension et le bloc d’alimentation fonctionne normalement.
Clignotement (vert, environ deux clignotements par seconde)Le bloc d’alimentation est en mode de mise à jour du microprogramme.
Allumé (jaune)Lorsque le voyant du bloc d’alimentation est allumé en jaune :

  • Scénario 1 : L’un des deux blocs d’alimentation a été mis hors tension, ou son cordon d’alimentation a été débranché et, dans un même temps, l’autre bloc est alimenté.

  • Scénario 2 : Le bloc d’alimentation est défaillant en raison de l’un des problèmes ci-dessous :

    • Protection de température trop élevée (OTP)

    • Protection de surintensité (OCP)

    • Protection de surtension (OVP)

    • Protection de court-circuit (SCP)

    • Défaillance du ventilateur

Clignotement (jaune, environ un clignotement par seconde)Le bloc d’alimentation présente un avertissement, indiquant un avertissement de température trop élevée (OTW), un avertissement de surintensité (OCW) ou d’un ventilateur lent.
ÉteintLe serveur est hors tension ou le bloc d’alimentation ne fonctionne pas normalement. Si le serveur est sous tension mais que le voyant est éteint, remplacez le bloc d’alimentation.
