Светодиодные индикаторы блока питания
В этом разделе приводится информация о различных состояниях светодиодного индикатора блока питания и даются соответствующие рекомендации.
Для запуска сервера необходима следующая минимальная конфигурация.
- Два процессора в гнездах 1 и 2
- Два модуля памяти DRAM в гнездах 10 и 26
- Два блока питания
- Шесть вентиляторов компьютера
- Один 2,5-дюймовый диск, один диск E3.S 1T или один диск M.2 (если для отладки требуется ОС)

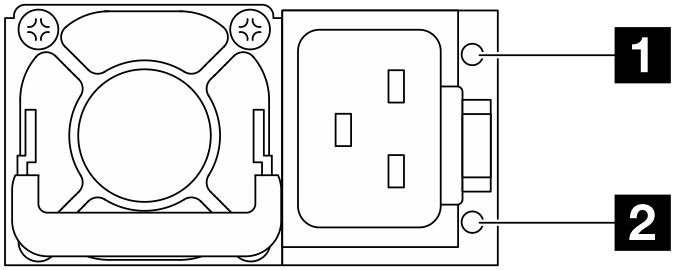

Светодиодный индикатор | Описание |
---|---|
1 Состояние выхода и неисправности (двухцветный, зеленый и желтый) | Возможны следующие состояния светодиодного индикатора выхода и неисправности:
Режим нулевого выхода можно отключить в веб-интерфейсе Setup Utility или Lenovo XClarity Controller. В случае отключения режима нулевого выхода оба блока питания будут находиться в активном состоянии.
|
2 Состояние входа (одноцветный, зеленый) | Возможны следующие состояния светодиодного индикатора состояния на входе:
|

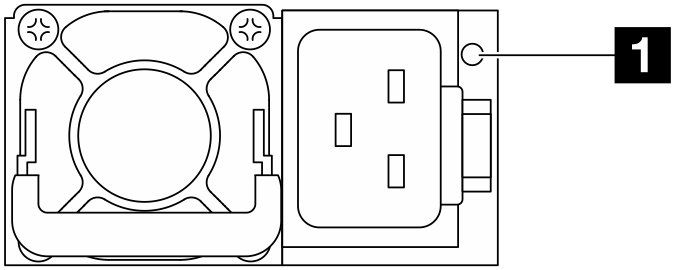

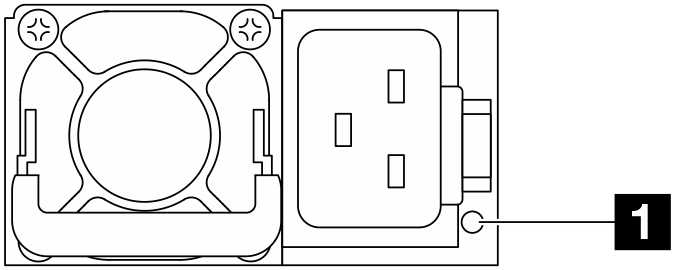

Рис. 2. Светодиодный индикатор на модуле блока питания CRPS (1) ![]() | Рис. 3. Светодиодный индикатор на модуле блока питания CRPS (2) ![]() |
1 Светодиодный индикатор модуля блока питания (двухцветный, зеленый и желтый) | |
---|---|
Состояние | Описание |
Вкл (зеленый) | Сервер включен, и модуль блока питания работает нормально. |
Мигает (зеленый, примерно два раза в секунду) | Модуль блока питания находится в режиме обновления микропрограммы. |
Вкл (желтый) | Если светодиодный индикатор модуля блока питания горит желтым светом, возможны следующие сценарии:
|
Мигает (желтый, примерно раз в секунду) | На модуле блока питания отображаются предупреждения, указывающие на перегрев (OTW), перегрузку по току (OCW) или низкую скорость вращения вентилятора. |
Выкл | Сервер выключен или модуль блока питания не работает надлежащим образом. Если сервер включен, но светодиодный индикатор не горит, замените модуль блока питания. |
