電源供應器 LED

本主題提供各種電源供應器 LED 狀態及對應建議動作的相關資訊。

伺服器必須符合下列最低配置才能啟動：

  • 插座 1 和 2 中的兩個處理器
  • 插槽 10 和 26 中的兩個 DRAM 記憶體模組
  • 兩個電源供應器
  • 六個系統風扇
  • 一個 2.5 吋硬碟、一個 E3.S 1T 硬碟或一個 M.2 硬碟（如果需要作業系統進行除錯）

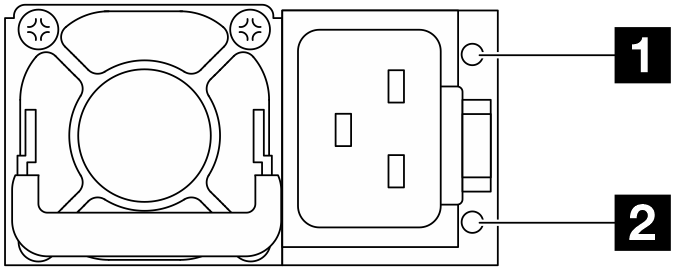

圖 1. CRPS Premium (CFFv5) 電源供應器上的 LED
Power supply LEDs
LED說明
1 輸出和故障狀態（雙色，綠色和黃色）
輸出和故障狀態 LED 可為下列其中一種狀態：

  • 熄滅：伺服器電源關閉，或電源供應器運作不正常。如果伺服器電源已開啟，但 LED 熄滅，則請更換電源供應器。

  • 緩慢閃爍綠色（大約每秒閃爍一次）：電源供應器處於零輸出模式（待命）。伺服器電源的負載不高時，其中一個安裝的電源供應器會進入待命狀態，而另一個則承擔整個負載。當電源負載增加時，待命的電源供應器會切換為作用中狀態，以提供充足的電源給伺服器。

  • 快速閃爍綠色（大約每秒閃爍五次）：電源供應器處於韌體更新模式。

  • 綠色：伺服器已啟動，且電源供應器運作正常。

  • 黃色：電源供應器可能已故障。從系統傾出 FFDC 日誌，並聯絡 Lenovo 後端支援團隊進行 PSU 資料日誌檢閱。

可以透過 Setup Utility 或 Lenovo XClarity Controller Web 介面停用零輸出模式。如果您停用零輸出模式，兩個電源供應器都會處於作用中狀態。

  • 啟動 Setup Utility，移至系統設定 > 電源 > 零輸出，然後選取停用。如果您停用零輸出模式，兩個電源供應器都會處於作用中狀態。

  • 登入 Lenovo XClarity Controller Web 介面，選擇伺服器配置 > 電源原則，停用零輸出模式，然後按一下套用。

2 輸入狀態（單色，綠色）
輸入狀態 LED 可為下列其中一種狀態：

  • 熄滅：電源供應器與輸入電源中斷連接。

  • 綠色：電源供應器連接到輸入電源。

  • 閃爍 (1 Hz)：輸入電源性能不佳。

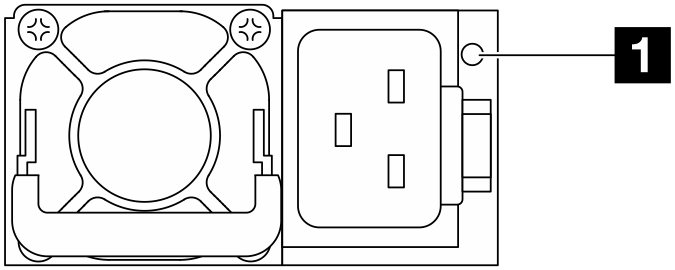

圖 2. CRPS PSU (1) 上的 LED

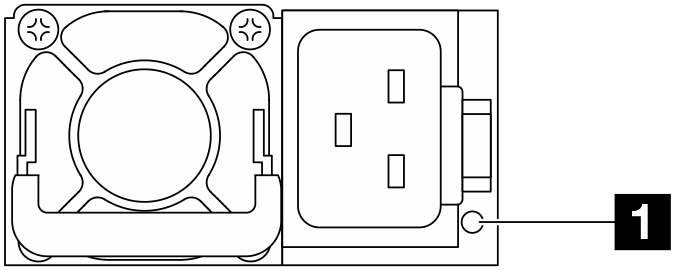

圖 3. CRPS PSU (2) 上的 LED

1 電源供應器 LED（雙色，綠色和黃色）
狀態說明
亮起（綠色）伺服器已啟動，且電源供應器運作正常。
閃爍（綠色，大約每秒閃爍二次）電源供應器處於韌體更新模式。
亮起（黃色）當電源供應器亮黃燈時：

  • 情況 1：在兩個電源供應器中，有一個電源供應器已關閉電源或拔除電源線，同時另一個電源供應器的電源已啟動。

  • 情況 2：電源供應器因下列其中一個問題而發生故障：

    • 過溫保護 (OTP)

    • 過電流保護 (OCP)

    • 過電壓保護 (OVP)

    • 短路保護 (SCP)

    • 風扇故障

閃爍（黃色，大約每秒閃爍一次）電源供應器顯示過溫警告 (OTW)、過流警告 (OCW) 或風扇速度過慢警告。
關伺服器電源關閉，或電源供應器運作不正常。如果伺服器電源已開啟，但 LED 熄滅，則請更換電源供應器。
