ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap

ทำตามคำแนะนำในหัวข้อนี้เพื่อถอดชุดแหล่งจ่ายไฟแบบ Hot-swap

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S029

อันตราย

danger

สำหรับแหล่งจ่ายไฟ -48V DC กระแสไฟจากสายไฟเป็นอันตราย

เพื่อหลีกเลี่ยงอันตรายจากไฟช็อต:

• หากต้องการต่อหรือถอดสายไฟ DC -48V คุณต้องถอด/ติดตั้งชุดแหล่งจ่ายไฟสํารอง

ในการเสียบสาย:	ในการถอดสาย:
ปิดแหล่งพลังงาน dc และอุปกรณ์ที่เชื่อมต่อกับผลิตภัณฑ์นี้ ติดตั้งชุดแหล่งจ่ายไฟลงในตัวเรือนระบบ เสียบสายไฟ dc เข้ากับผลิตภัณฑ์ ตรววสอบว่าการเชื่อมต่อ -48 V dc มีขั้วถูกต้อง: RTN คือ + และ -Vin (ปกติเท่ากับ -48 V) dc คือ - ควรเชื่อมต่อสายดินอย่างเหมาะสม เสียบสายไฟ dc เข้ากับแหล่งพลังงาน เปิดแหล่งพลังงานทั้งหมด	ถอดหรือปิดแหล่งพลังงาน dc (ที่แผงเบรกเกอร์) ก่อนที่จะถอดชุดแหล่งจ่ายไฟออก ถอดสายไฟ dc ออกและตรวจสอบให้แน่ใจว่าขั้วสายของสายไฟเป็นฉนวน ถอดปลั๊กชุดแหล่งจ่ายไฟออกจากตัวเรือนระบบ

S035

ข้อควรระวัง

ห้ามถอดฝาครอบบนแหล่งจ่ายไฟ หรือชิ้นส่วนใดๆ ที่มีป้ายนี้ติดอยู่ ระดับแรงดันไฟ กระแสไฟ และพลังงานที่เป็นอันตรายมีอยู่ในชิ้นส่วนที่มีป้ายนี้ติดอยู่ ไม่มีชิ้นส่วนใดภายในส่วนต่างๆ เหล่านี้ที่สามารถซ่อมบำรุงได้ หากคุณสงสัยว่าชิ้นส่วนเหล่านี้อาจมีปัญหา กรุณาติดต่อช่างเทคนิคบริการ

เกี่ยวกับงานนี้

ข้อควรสนใจ

อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

ข้อควรระวัง

• แรงดันไฟฟ้าขาเข้า 240 V dc (ช่วงแรงดันไฟฟ้าขาเข้า: 180-300 V dc) จะรองรับเฉพาะในจีนแผ่นดินใหญ่เท่านั้น
• แหล่งจ่ายไฟพร้อมอินพุต 240 V dc ไม่รองรับฟังก์ชันสายไฟแบบ Hot-plug ก่อนจะถอดแหล่งจ่ายไฟที่มีอินพุต DC ของระบบ โปรดปิดเซิร์ฟเวอร์หรือถอดแหล่งพลังงาน DC ที่แผงเบรกเกอร์หรือโดยการปิดแหล่งพลังงานก่อน แล้วจึงถอดสายไฟ

ขั้นตอน

1. ถอดสายไฟออกจากชุดแหล่งจ่ายไฟ

   • สำหรับชุดแหล่งจ่ายไฟ 240 V dc ให้ปิดเซิร์ฟเวอร์ จากนั้นถอดปลายทั้งสองด้านของสายไฟและเก็บไว้ในตำแหน่งที่ปลอด ESD

   • สำหรับชุดแหล่งจ่ายไฟ AC ให้ปิดเซิร์ฟเวอร์ จากนั้นถอดปลายทั้งสองด้านของสายไฟและเก็บไว้ในตำแหน่งที่ปลอด ESD

   • สำหรับชุดแหล่งจ่ายไฟ –48V dc:

     1. ถอดสายไฟออกจากเต้ารับไฟฟ้า

     2. ใช้ไขควงหัวแบนเพื่อคลายสกรูยึดบนขั้วต่อแหล่งจ่ายไฟ

     3. ถอดสายไฟออกจากชุดแหล่งจ่ายไฟ ทำให้ขั้วสายเป็นฉนวน และเก็บไว้ในตำแหน่งที่ปลอด ESD

   หมายเหตุ

   หากคุณต้องเปลี่ยนชุดแหล่งจ่ายไฟสองแหล่ง ให้เปลี่ยนทีละแหล่ง เพื่อให้มั่นใจว่าแหล่งจ่ายไฟของเซิร์ฟเวอร์จะไม่ขาดช่วง อย่าถอดสายไฟออกจากชุดแหล่งจ่ายไฟที่เปลี่ยนครั้งที่สอง จนกว่าไฟ LED ทั้งสองดวงบนชุดแหล่งจ่ายไฟ Premium CRPS ที่เปลี่ยนครั้งแรกจะสว่างเป็นสีเขียว หรือไฟ LED บน CRPS ติดสว่างเป็นสีเขียว สำหรับตำแหน่งไฟ LED แหล่งจ่ายไฟของชุดแหล่งจ่ายไฟ โปรดดู ไฟ LED แหล่งจ่ายไฟ
2. ถอดชุดแหล่งจ่ายไฟ
   1. กดแถบปลดล็อคค้างไว้
   2. จับที่จับแล้วดึงชุดแหล่งจ่ายไฟออกจากเซิร์ฟเวอร์

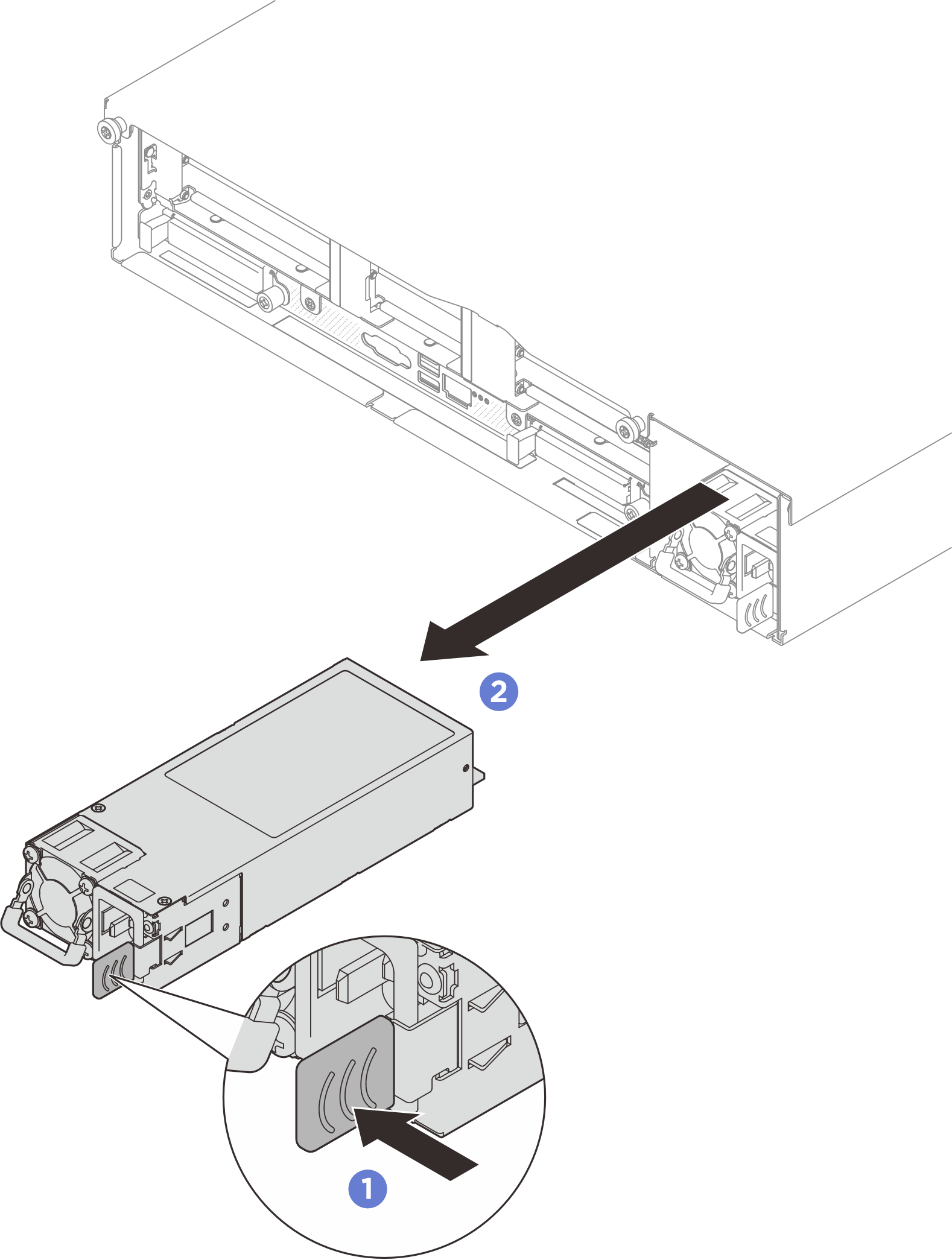

      รูปที่ 1. การถอดอุปกรณ์แหล่งพลังงาน

      หมายเหตุ

      PSU ที่มีแถบปลดล็อคคือ PSU แบบ Hot-swap สีของแถบปลดล็อคไม่ส่งผลต่อความสามารถในการซ่อมบำรุงของ PSU
