Снятие оперативно заменяемого блока питания

В этом разделе приведены инструкции по снятию оперативно заменяемого блока питания.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S029

ОПАСНО

осторожно

В случае блока питания –48 В пост. тока электрический ток в шнурах питания представляет опасность.

Во избежание поражения электрическим током:

• Для подключения или отключения шнуров питания -48 В пост. тока необходимо снять и снова установить резервные блоки питания.

При подсоединении:

При отсоединении:

ВЫКЛЮЧИТЕ требуемые источники питания и устройства, которые подключены к этому продукту. Установите блоки питания в корпус системы. Подключите шнуры питания постоянного тока к продукту. Обеспечьте правильную полярность подключений -48 В пост. тока: RTN — положительный полюс, а -Vin (как правило, -48 В пост. тока) — отрицательный. Также следует подключить заземление. Подключите шнуры питания постоянного тока к требуемым источникам питания. ВКЛЮЧИТЕ все источники питания.

Отключите или выключите требуемые источники питания постоянного тока (на распределительном щите) перед снятием блоков питания. Отсоедините требуемые шнуры питания постоянного тока и убедитесь, что клеммы проводов изолированы. Отключите требуемые блоки питания от корпуса системы.

S035

ОСТОРОЖНО

Никогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

ОСТОРОЖНО

• Входное постоянное напряжение 240 В (с диапазоном 180–300 В) поддерживается ТОЛЬКО в материковом Китае.
• Блок питания с входным постоянным напряжением 240 В не поддерживает функцию горячего подключения шнура питания. Перед извлечением блока питания с входом постоянного тока выключите сервер или отключите источники питания постоянного тока на панели прерывателей или выключите источник питания. Затем отключите шнур питания.

Процедура

1. Отключите шнур питания от модуля блока питания.

   • Для блоков питания 240 В постоянного тока: выключите сервер, а затем отсоедините оба конца шнура питания и положите шнур в место, защищенное от электростатических разрядов.

   • Для блоков питания переменного тока: отсоедините оба конца шнура питания и положите его в защищенное от ЭСР место.

   • Для блоков питания постоянного тока –48 В:

     1. Отключите шнуры питания от электрической розетки.

     2. Используйте розетку со шлицами, чтобы ослабить фиксирующие винты на клеммном блоке блока питания.

     3. Отключите шнуры питания от модуля блока питания, изолируйте клемму провода и положите их в защищенное от ЭСР место.

   Прим.

   При замене двух модулей блока питания заменяйте их по одному, чтобы обеспечить бесперебойное питание сервера. Не отключайте шнур питания от модуля блока питания, замененного вторым, пока оба светодиодных индикатора на модуле блока питания CRPS Premium, замененного первым, не загорятся зеленым светом или не загорится зеленым светодиодный индикатор на модуле блока питания CRPS. Расположение светодиодных индикаторов модуля блока питания см. в разделе Светодиодные индикаторы блока питания.
2. Снимите блок питания.
   1. Нажмите и удерживайте язычок.
   2. Возьмитесь за ручку и извлеките блок питания из сервера.

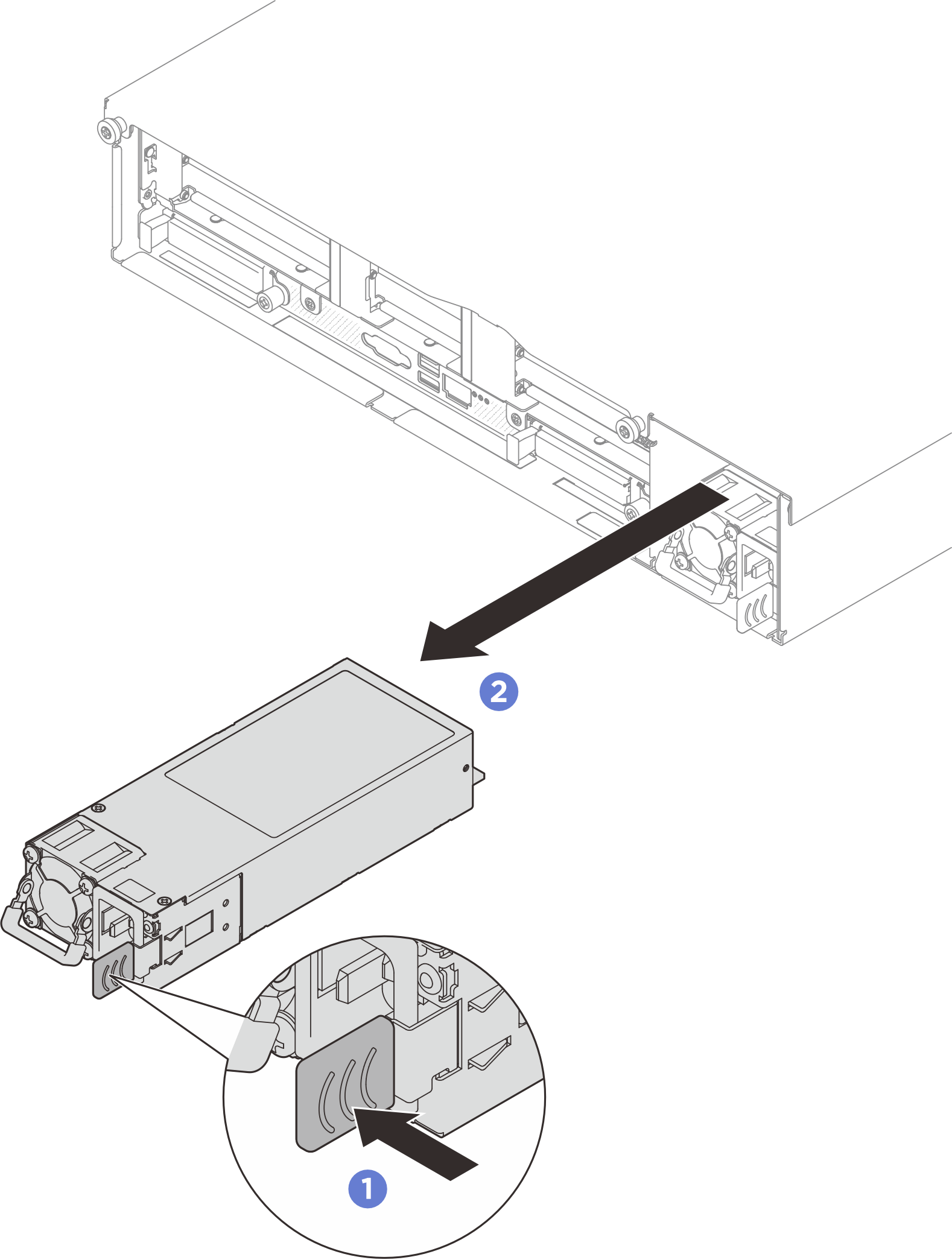

      Рис. 1. Снятие блока питания

      Прим.

      Модуль блока питания с язычком — это оперативно заменяемый модуль. Цвет язычка не влияет на исправность блока питания.
