Установка оперативно заменяемого блока питания

В этом разделе приведены инструкции по установке оперативно заменяемого блока питания.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S029

ОПАСНО

осторожно

В случае блока питания –48 В пост. тока электрический ток в шнурах питания представляет опасность.

Во избежание поражения электрическим током:

• Для подключения или отключения шнуров питания -48 В пост. тока необходимо снять и снова установить резервные блоки питания.

При подсоединении:

При отсоединении:

ВЫКЛЮЧИТЕ требуемые источники питания и устройства, которые подключены к этому продукту. Установите блоки питания в корпус системы. Подключите шнуры питания постоянного тока к продукту. Обеспечьте правильную полярность подключений -48 В пост. тока: RTN — положительный полюс, а -Vin (как правило, -48 В пост. тока) — отрицательный. Также следует подключить заземление. Подключите шнуры питания постоянного тока к требуемым источникам питания. ВКЛЮЧИТЕ все источники питания.

Отключите или выключите требуемые источники питания постоянного тока (на распределительном щите) перед снятием блоков питания. Отсоедините требуемые шнуры питания постоянного тока и убедитесь, что клеммы проводов изолированы. Отключите требуемые блоки питания от корпуса системы.

S035

ОСТОРОЖНО

Никогда не снимайте кожух с блока питания или любого узла, снабженного этой этикеткой. Внутри любого компонента с данной этикеткой присутствует опасное напряжение, течет сильный ток и выделяется значительная энергия. Внутри этих компонентов нет обслуживаемых деталей. Если вы полагаете, что с какой-то из этих деталей возникла неполадка, обратитесь к специалисту по техническому обслуживанию.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
• Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

1. Выполните подготовительные действия для данной задачи.
   1. Убедитесь, что устанавливаемый и установленные блоки питания имеют одинаковую мощность. В других случаях выполните указанные ниже действия.
      1. Выключите сервер и периферийные устройства.
      2. Отключите шнуры питания и все внешние кабели.
      3. Снимите все установленные блоки питания.
      4. Убедитесь, что все устанавливаемые блоки питания имеют одинаковую мощность. Не используйте блоки питания разной мощности в одном модуле сервера одновременно.
   2. Если требуется установить несколько блоков питания, начните с самого нижнего доступного отсека для блоков питания.
2. Если установлена заглушка модуля блока питания, снимите ее.
   Рис. 1. Снятие заглушки модуля блока питания






   1. Сожмите защелки, чтобы разблокировать заглушку модуля блока питания.
   2. Вытащите заглушку.
3. Убедитесь, что этикетка на блоке питания направлена вверх. Затем возьмитесь за ручку и задвиньте блок питания в отсек до щелчка.

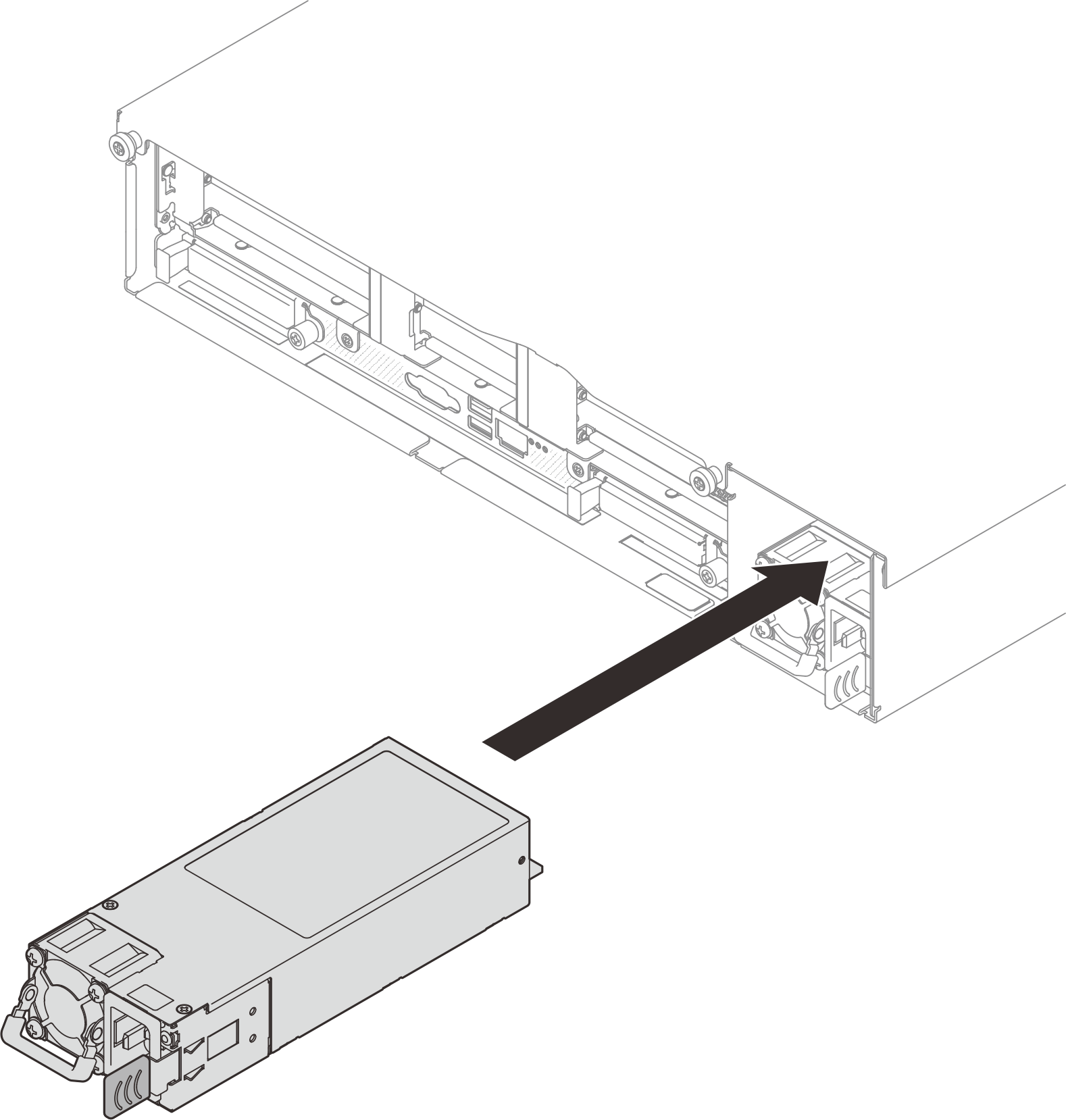

   Рис. 2. Установка блока питания

   Прим.

   • Модули блока питания в раме должны иметь одинаковую мощность, производителя и номер компонента (или альтернативный номер компонента).

   • Модуль блока питания с язычком — это оперативно заменяемый модуль. Цвет язычка не влияет на исправность блока питания.




4. Подключите блок питания к электрической розетке с правильным заземлением.

   • Для блоков питания 240 В постоянного тока:

     1. Выключите сервер.

     2. Подключите один конец шнура питания к разъему питания на блоке питания.

     3. Подключите другой конец шнура питания к правильно заземленной электрической розетке.

   • Для блоков питания переменного тока:

     1. Подключите один конец шнура питания к разъему питания на блоке питания.

     2. Подключите другой конец шнура питания к правильно заземленной электрической розетке.

   • Для блоков питания постоянного тока –48 В:

     1. Ослабьте с помощью плоской отвертки три невыпадающих винта на клеммной колодке блока питания.

     2. Проверьте наклейку с указанием типа на блоке питания и каждом шнуре питания.

        Тип	Клеммный блок модуля блока питания	Шнур питания
        Вход		-Vin
        Заземление		GND
        Вход		RTN

     3. Направьте сторону с пазами каждого контакта шнура питания вверх, а затем вставьте контакты в соответствующие отверстия на блоке питания. В таблице выше приводятся инструкции по вставке контактов в правильные гнезда.

     4. Затяните фиксирующие винты на блоке питания. Убедитесь, что винты и контакты шнура надежно зафиксированы и металлические детали не видны.

     5. Подключите другой конец кабелей к правильно заземленной электрической розетке. Убедитесь, что на концах кабеля находятся правильные вилки.

5. Расположите ручку модуля блока питания перпендикулярно модулю, а затем привяжите к ней шнур питания с помощью прикрепленного ремешка, как показано на рисунке ниже.
   Рис. 3. Прокладка и привязывание шнура питания
