Instalar uma unidade de fonte de alimentação hot-swap

Siga as instruções nesta seção para instalar uma unidade de fonte de alimentação hot-swap.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S029

PERIGO

danger

Para uma fonte de alimentação CC de -48 V, a corrente elétrica proveniente de cabos de alimentação é perigosa.

Para evitar risco de choque elétrico:

• Para conectar ou desconectar cabos de alimentação CC de -48 V quando você precisar remover/instalar, instale unidades de fonte de alimentação de redundância.

Para Conectar:

Para Desconectar:

Desligue as fontes de alimentação CC e equipamentos que estiverem conectados a este produto. Instale as unidades de fonte de alimentação no compartimento do sistema. Conecte os cabos de alimentação CC ao produto. Assegure a polaridade correta das conexões CC de -48 V: RTN é "+" e -Vin (típica -48 V) CC é "-". O aterramento deve ser conectado muito bem. Conecte os cabos de alimentação CC às fontes de alimentação em questão. Ligue todas as fontes de alimentação.

Desconecte ou desligue as fontes de alimentação CC em questão (no painel de disjuntores) antes de remover as unidades de fonte de alimentação. Remova os cabos CC em questão e verifique se o terminal de fios dos cabos de alimentação está isolado. Desconecte as unidades da fonte de alimentação em questão do invólucro do sistema.

S035

CUIDADO

Nunca remova a tampa de uma fonte de alimentação nem qualquer peça que tenha essa etiqueta anexada. Qualquer componente que tiver esta etiqueta possui voltagem, correntes e níveis de energia perigosos. Nenhuma peça localizada no interior desses componentes pode ser consertada. Se você suspeitar de um problema com uma dessas peças, entre em contato com um técnico de serviço.

Sobre esta tarefa

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Faça as preparações para a tarefa.
   1. Certifique-se de que a unidade de fonte de alimentação a ser instalada seja da mesma voltagem que as instaladas. Caso contrário, execute as etapas a seguir:
      1. Desligue o servidor e os dispositivos periféricos.
      2. Desconecte os cabos de alimentação e todos os cabos externos.
      3. Remova todas as unidades da fonte de alimentação instaladas.
      4. Certifique-se de que todas as unidades de fonte de alimentação a serem instaladas sejam da mesma voltagem. Não combine unidades de fonte de alimentação com voltagens diferentes na mesma unidade de servidor.
   2. Se mais de uma unidade estiverem instaladas, comece com o menor compartimento de fonte de alimentação disponível.
2. Se houver um preenchimento de unidade de fonte de alimentação instalado, remova-o.
   Figura 1. Remoção do preenchimento da unidade de fonte de alimentação






   1. Aperte as travas para destravar o preenchimento de unidade da fonte de alimentação.
   2. Retire o preenchimento.
3. Verifique se a etiqueta na fonte de alimentação está voltada para cima. Em seguida, segure a alça e deslize-a no compartimento da fonte de alimentação até ela se encaixar no lugar.

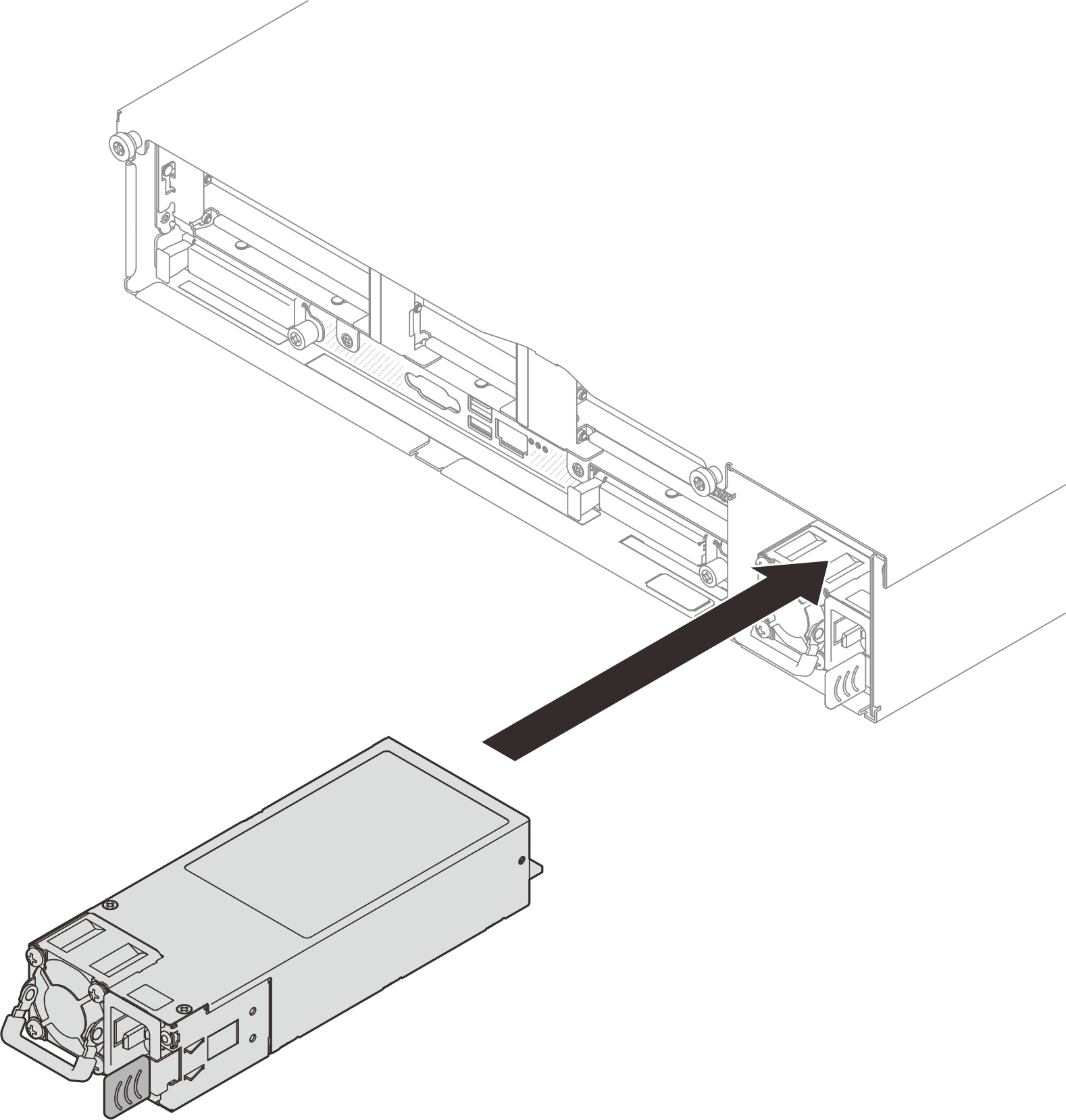

   Figura 2. Instalação da unidade de fonte de alimentação

   Nota

   • Unidades de fonte de alimentação no chassi devem ter a mesma potência, fornecedor e número de peça (ou número de peça alternativo).

   • A PSU com uma aba de liberação é uma PSU hot-swap. A cor da guia de liberação não afeta a capacidade de manutenção da PSU.




4. Conecte a unidade da fonte de alimentação a uma tomada aterrada adequadamente.

   • Para unidades de fonte de alimentação de 240 VCC:

     1. Desligue o servidor.

     2. Conecte uma das extremidades do cabo de alimentação ao conector do cabo de alimentação na unidade de fonte de alimentação.

     3. Conecte a outra extremidade do cabo de alimentação a uma tomada aterrada adequadamente.

   • Para unidades de fonte de alimentação CA:

     1. Conecte uma das extremidades do cabo de alimentação ao conector do cabo de alimentação na unidade de fonte de alimentação.

     2. Conecte a outra extremidade do cabo de alimentação a uma tomada aterrada adequadamente.

   • Para unidades de fonte de alimentação CA de –48 VCC:

     1. Use uma chave de fenda para soltar três parafusos prisioneiros no bloco de terminais da fonte de alimentação.

     2. Verifique a etiqueta de tipo no bloco de fonte de alimentação e em cada cabo de alimentação.

        Tipo	Bloco de terminais da PSU	Cabo de alimentação
        Entrada		-Vin
        Aterramento		GND
        Entrada		RTN

     3. Coloque o lado entalhado de cada pino do cabo de alimentação para cima e, em seguida, conecte os pinos nos orifícios correspondentes no bloco de energia. Use a tabela acima para instruções sobre como certificar-se de que os pinos se conectaram aos slots corretos.

     4. Aperte os parafusos prisioneiros no bloco de energia. Certifique-se de que os parafusos e os pinos do cabo estejam presos no lugar e que nenhuma parte de metal esteja à mostra.

     5. Conecte a outra extremidade dos cabos a uma tomada aterrada adequadamente. É necessário conectar as extremidades do cabo às tomadas corretas.

5. Certifique-se de que a alça da unidade da fonte de alimentação esteja perpendicular à unidade da fonte de alimentação. Em seguida, amarre o cabo de alimentação à alça com a alça pré-fixada conforme mostrado abaixo.
   Figura 3. Roteamento e amarração do cabo de alimentação
