Installazione di un'unità di alimentazione hot-swap

Seguire le istruzioni riportate in questa sezione per installare un'unità di alimentazione hot-swap.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S029

Pericolo

danger

Per quanto riguarda l'alimentatore CC da -48 V, la corrente elettrica proveniente dai cavi di alimentazione è pericolosa.

Per evitare il pericolo di scosse:

• Collegare o scollegare i cavi di alimentazione CC da -48 V quando è necessario rimuovere/installare le unità di alimentazione ridondanti.

Per collegare:

Per scollegare:

Spegnere le fonti di alimentazione CC secondarie e le apparecchiature che sono collegate a questo prodotto. Installare le unità di alimentazione nell'alloggiamento del sistema. Collegare i cavi di alimentazione CC al prodotto. Verificare la corretta polarità dei collegamenti CC da -48 V: RTN è + e -Vin (in genere -48 V) CC è -. La messa a terra deve essere collegata correttamente. Collegare i cavi di alimentazione CC a fonti di alimentazione secondarie. Accendere tutte le fonti di alimentazione.

Scollegare o spegnere le fonti di alimentazione CC secondarie (nel quadro interruttori) prima di rimuovere le unità di alimentazione. Rimuovere i cavi CC e verificare che il terminale dei cavi di alimentazione sia isolato. Scollegare le unità di alimentazione secondarie dall'alloggiamento del sistema.

S035

Avvertenza

Non rimuovere mai il coperchio da un alimentatore o qualsiasi parte su cui sia applicata questa etichetta. All'interno dei componenti su cui è apposta questa etichetta, sono presenti livelli pericolosi di tensione, corrente ed energia. Questi componenti non contengono parti da sottoporre a manutenzione. Se si sospetta la presenza di un problema in una di queste parti, rivolgersi a un tecnico dell'assistenza.

Informazioni su questa attività

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Procedura

1. Preparativi per l'attività.
   1. Assicurarsi che l'unità di alimentazione da installare sia dello stesso wattaggio di quelle installate. In alternativa, completare le seguenti operazioni:
      1. Spegnere il server e le periferiche.
      2. Scollegare i cavi di alimentazione e tutti i cavi esterni.
      3. Rimuovere tutte le unità di alimentazione installate.
      4. Assicurarsi che tutte le unità di alimentazione da installare siano dello stesso wattaggio. Non utilizzare unità di alimentazione con wattaggi differenti nello stesso server.
   2. Se è necessario installare più di un'unità, iniziare dal vano di alimentazione più basso disponibile.
2. Se è installato un elemento di riempimento dell'unità di alimentazione, rimuoverlo.
   Figura 1. Rimozione dell'elemento di riempimento dell'unità di alimentazione






   1. Schiacciare i fermi per sbloccare l'elemento di riempimento dell'unità di alimentazione.
   2. Estrarre l'elemento di riempimento.
3. Assicurarsi che l'etichetta sull'alimentatore sia rivolta verso l'alto, quindi afferrare la maniglia e fare scorrere l'alimentatore nell'apposito vano finché non scatta in posizione.

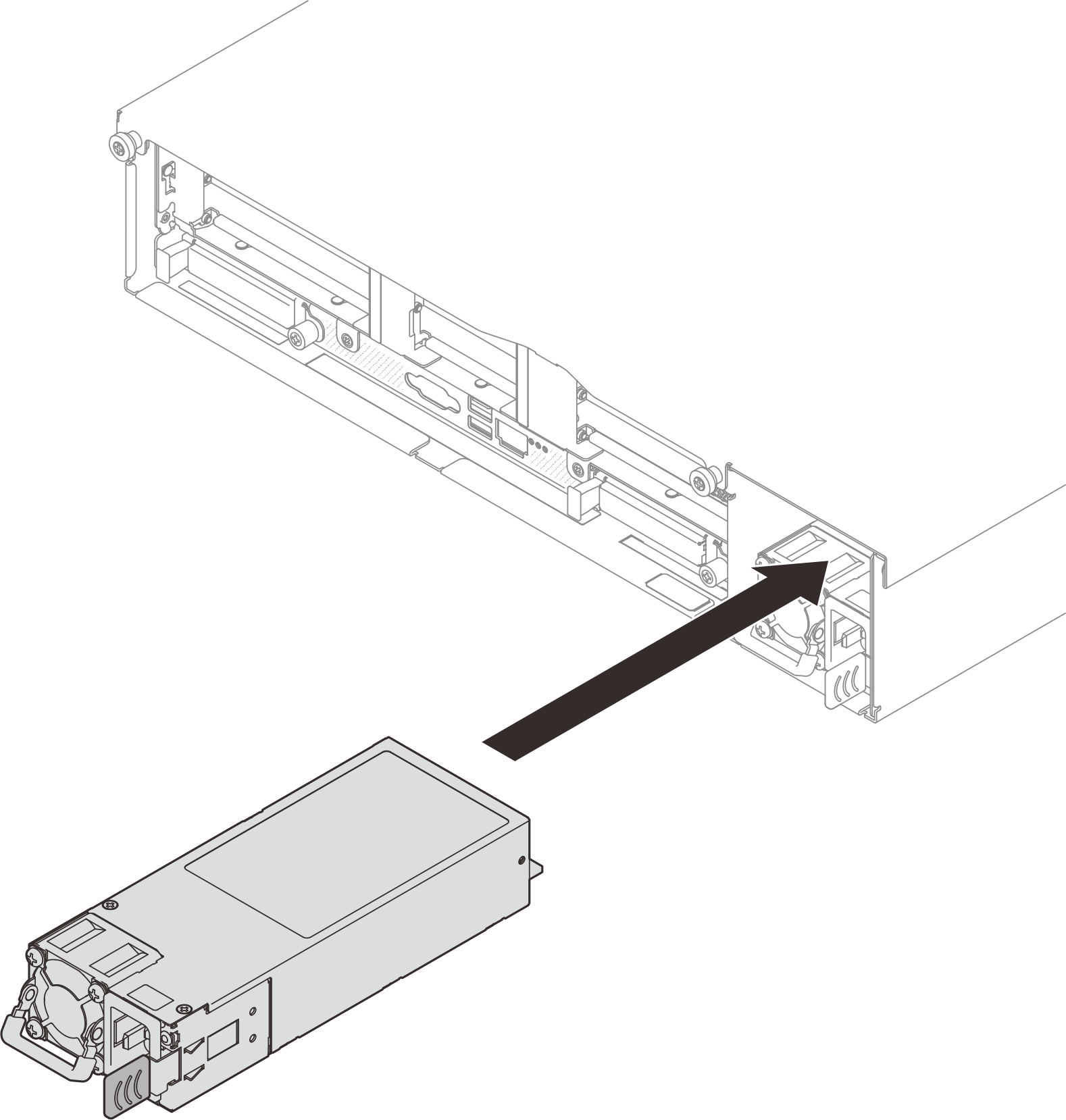

   Figura 2. Installazione dell'unità di alimentazione

   Nota

   • Le unità di alimentazione nello chassis devono avere lo stesso wattaggio, lo stesso fornitore e lo stesso numero parte (o numero parte alternativo).

   • Un alimentatore con una linguetta di rilascio è un alimentatore hot-swap. Il colore della linguetta di rilascio non influisce sulla facilità di manutenzione della PSU.




4. Collegare l'unità di alimentazione a una presa elettrica dotata di messa a terra.

   • Per le unità di alimentazione 240 V CC:

     1. Spegnere il server.

     2. Collegare un'estremità del cavo di alimentazione al connettore di alimentazione sull'unità di alimentazione.

     3. Collegare l'altra estremità del cavo di alimentazione a una presa elettrica dotata di messa a terra appropriata.

   • Per le unità di alimentazione CA:

     1. Collegare un'estremità del cavo di alimentazione al connettore di alimentazione sull'unità di alimentazione.

     2. Collegare l'altra estremità del cavo di alimentazione a una presa elettrica dotata di messa a terra appropriata.

   • Per le unità di alimentazione CC da - 48 V:

     1. Utilizzare un cacciavite a punta piatta per allentare le tre viti prigioniere sul blocco terminale dell'alimentatore.

     2. Controllare l'etichetta del tipo sul blocco alimentatore e su ciascun cavo di alimentazione.

        Tipo	Blocco terminale PSU	Cavo di alimentazione
        Ingresso		-Vin
        Messa a terra		GND
        Ingresso		RTN

     3. Rivolgere il lato della scanalatura di ciascun connettore del cavo di alimentazione verso l'alto e quindi inserire i connettori nei fori corrispondenti sul blocco di alimentazione. Fare riferimento alle indicazioni nella tabella sopra per verificare che i connettori vengano inseriti negli slot appropriati.

     4. Stringere le viti di blocco sul blocco di alimentazione. Verificare che le viti e i connettori del cavo siano fissati in posizione e che non siano visibili parti metalliche.

     5. Collegare l'altra estremità dei cavi a una presa elettrica dotata di messa a terra appropriata. Assicurarsi che le estremità del cavo siano collegate correttamente alle prese.

5. Assicurarsi che la maniglia dell'unità di alimentazione sia perpendicolare all'unità di alimentazione. Quindi fissare il cavo di alimentazione alla maniglia con la fascetta pre-fissata come mostrato di seguito.
   Figura 3. Instradamento e legatura del cavo di alimentazione
