핫 스왑 전원 공급 장치 유닛 설치

이 섹션의 지침에 따라 핫 스왑 전원 공급 장치를 설치하십시오.

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S029

위험

위험

-48V DC 전원 공급 장치의 경우 전원 코드에 흐르는 전류가 위험합니다.

감전의 위험을 피하려면 다음과 같이 하십시오.

• 중복 전원 공급 장치를 제거/설치해야 할 때 -48V DC 전원 코드 연결 또는 분리 방법.

제품을 연결하려면 다음을 수행하십시오.	제품을 분리하려면 다음을 수행하십시오.
해당하는 DC 전원 및 이 제품에 연결된 장치의 전원을 끕니다. 전원 공급 장치를 시스템 하우징에 설치합니다. 제품에 DC 전원 코드를 연결합니다. -48V DC 연결의 올바른 극성을 확인합니다. RTN: 양극, Vin(일반 -48V) DC: 음극. 접지가 아주 잘 연결되어야 합니다. DC 전원 코드를 해당하는 전원 소스에 연결합니다. 모든 전원을 켭니다.	전원 공급 장치를 제거하기 전에 차단기에서 해당 DC 전원을 분리하거나 끕니다. 해당 DC 코드를 제거하고 전원 코드의 와이어 터미널이 절연되어 있는지 확인합니다. 시스템 하우징에서 해당 전원 공급 장치의 플러그를 뽑습니다.

S035

경고

전원 공급 장치의 덮개나 이 레이블이 부착된 부품을 분해하지 마십시오. 이 레이블이 부착된 구성 요소의 내부에는 위험한 전압, 전류 및 에너지가 흐르고 있습니다. 이러한 구성 요소의 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 위와 같은 레이블이 부착된 부품의 고장이 의심스러운 경우, 서비스 기술자에게 문의하십시오.

이 작업 정보

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

1. 작업을 준비하십시오.
   1. 설치할 전원 공급 장치의 와트가 설치된 것과 동일한지 확인하십시오. 그렇지 않으면 다음 단계를 완료하십시오.
      1. 서버와 주변 장치를 끄십시오.
      2. 전원 코드와 모든 외부 케이블을 분리하십시오.
      3. 설치된 전원 공급 장치 단위를 제거하십시오.
      4. 설치할 모든 전원 공급 장치 단위의 와트가 설치된 것과 동일한지 확인하십시오. 동일한 서버에 와트가 다른 전원 공급 장치를 함께 사용하지 마십시오.
   2. 둘 이상의 장치를 설치하려면 사용 가능한 가장 낮은 전원 공급 장치 베이부터 시작하십시오.
2. 전원 공급 장치 필러가 설치되어 있는 경우 제거하십시오.
   그림 1. 전원 공급 장치 필러 제거






   1. 래치를 잡고 전원 공급 장치 필러의 잠금을 해제하십시오.
   2. 필러를 꺼내십시오.
3. 전원 공급 장치의 레이블이 위를 향하도록 한 다음 핸들을 잡고 제자리에 들어갈 때까지 전원 공급 장치 베이에 밀어 넣으십시오.

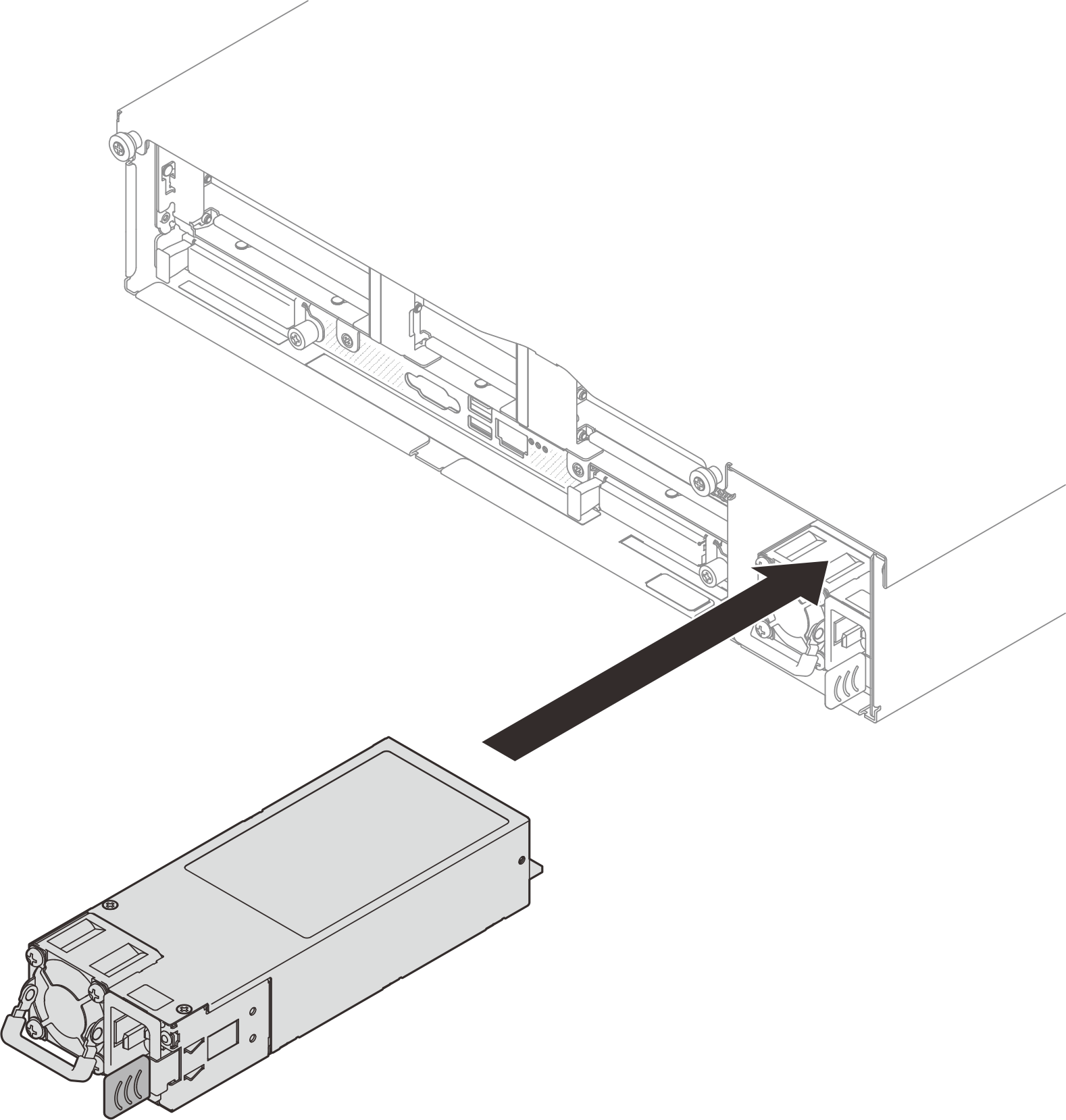

   그림 2. 전원 공급 장치 설치

   주

   • 섀시의 전원 공급 장치는 와트 수, 공급업체 및 부품 번호(또는 대체 부품 번호)가 동일해야 합니다.

   • 해제 탭이 있는 PSU는 핫 스왑 PSU입니다. 해제 탭의 색상은 PSU의 서비스 가능성에 영향을 미치지 않습니다.




4. 전원 공급 장치를 올바르게 접지된 전기 콘센트에 연결하십시오.

   • 240V DC 전원 공급 장치:

     1. 서버를 끄십시오.

     2. 전원 공급 장치의 전원 연결선에 전원 코드의 한 쪽 끝부분에 연결하십시오.

     3. 제대로 접지된 전기 콘센트에 전원 코드의 다른 끝부분을 연결하십시오.

   • AC 전원 공급 장치:

     1. 전원 공급 장치의 전원 연결선에 전원 코드의 한 쪽 끝부분에 연결하십시오.

     2. 제대로 접지된 전기 콘센트에 전원 코드의 다른 끝부분을 연결하십시오.

   • –48V DC 전원 공급 장치용:

     1. 슬롯 일자 드라이버를 사용하여 전원 공급 단자 판의 고정 나사 3개를 풀어줍니다.

     2. 전원 공급 장치 블록 및 각 전원 코드에 있는 유형 레이블을 확인하십시오.

        유형	PSU 터미널 블록	전원 코드
        입력		-Vin
        접지		GND
        입력		RTN

     3. 각 전원 코드 핀의 측면 홈이 위쪽을 향하도록 한 다음 핀을 전원 블록의 해당 구멍에 연결하십시오. 위의 표를 참조하여 핀이 올바른 슬롯에 연결되도록 하십시오.

     4. 전원 블록에 고정 나사를 조이십시오. 나사와 코드 핀이 제자리에 고정되어 있으며 금속 부분이 보이지 않는지 확인하십시오.

     5. 제대로 접지된 전기 콘센트에 케이블의 다른 끝부분을 연결하십시오. 케이블 끝이 올바른 콘센트에 연결되었는지 확인하십시오.

5. 전원 공급 장치 손잡이가 전원 공급 장치에 수직이 되도록 한 다음 아래에 표시된 것과 같이 미리 부착되어 있는 스트랩으로 전원 코드를 손잡이에 묶습니다.
   그림 3. 전원 코드 배선 및 묶기
