ホット・スワップ・パワー・サプライ・ユニットの取り付け

ホット・スワップ・パワー・サプライ・ユニットを取り付けるには、このセクションの手順に従ってください。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S029

危険

危険

–48V DC パワー・サプライの場合、電源コードからの電流は危険です。

感電を防ぐために次の事項を守ってください。

• 冗長性のあるパワー・サプライ・ユニットの取り外しや取り付けが必要な場合に、-48 V DC 電源コードを接続または切り離します。

ケーブルの接続手順:	ケーブルの切り離し手順:
本製品に接続されている対象の DC 電源および機器の電源をオフにします。 パワー・サプライ・ユニットをシステム・ハウジングに取り付けます。 DC 電源コードを製品に接続します。 -48 V DC 接続の正しい極性であることを確認します。RTN は + で、-Vin (標準 -48 V) DC は - です。アースは接地場所にきちんとつなげてください。 DC 電源コードを対象の電源に接続します。 すべての電源をオンにします。	パワー・サプライ・ユニットを取り外す前に、(ブレーカー・パネルで) 対象の DC 電源を切断するか、電源をオフにします。 対象の DC コードを取り外し、電源コードのワイヤー端子が絶縁していることを確認します。 対象のパワー・サプライ・ユニットをシステム・ハウジングから切り離します。

S035

注意

パワー・サプライまたはこのラベルが貼られている部分のカバーは決して取り外さないでください。このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これらのコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われる場合はサービス技術員に連絡してください。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。

手順

1. このタスクの準備をします。
   1. 取り付るパワー・サプライ・ユニットは、すでに取り付けられているパワー・サプライ・ユニットのワット数と同じであることを確認してください。それ以外の場合は、次のステップを実行してください。
      1. サーバーと周辺装置の電源をオフにします。
      2. 電源コードとすべての外部ケーブルを切り離します。
      3. 取り付けられているすべてのパワー・サプライ・ユニットを取り外します。
      4. 取り付けるパワー・サプライ・ユニットはすべて同じワット数であることを確認してください。同じサーバー・ユニットで異なるワット数のパワー・サプライを混用しないでください。
   2. 複数のユニットを取り付ける場合は、使用可能な最小のパワー・サプライ・ベイから開始します。
2. パワー・サプライ・ユニット・フィラーが取り付けられている場合は、取り外します。
   図 1. パワー・サプライ・ユニット・フィラーの取り外し






   1. ラッチをつまんでパワー・サプライ・ユニット・フィラーのロックを解除します。
   2. フィラーを引き出します。
3. パワー・サプライ上のラベルが上を向いていることを確認したら、ハンドルをつかみ、パワー・サプライ・ベイ内にスライドさせて所定の位置にしっかり収まるまで挿入します。

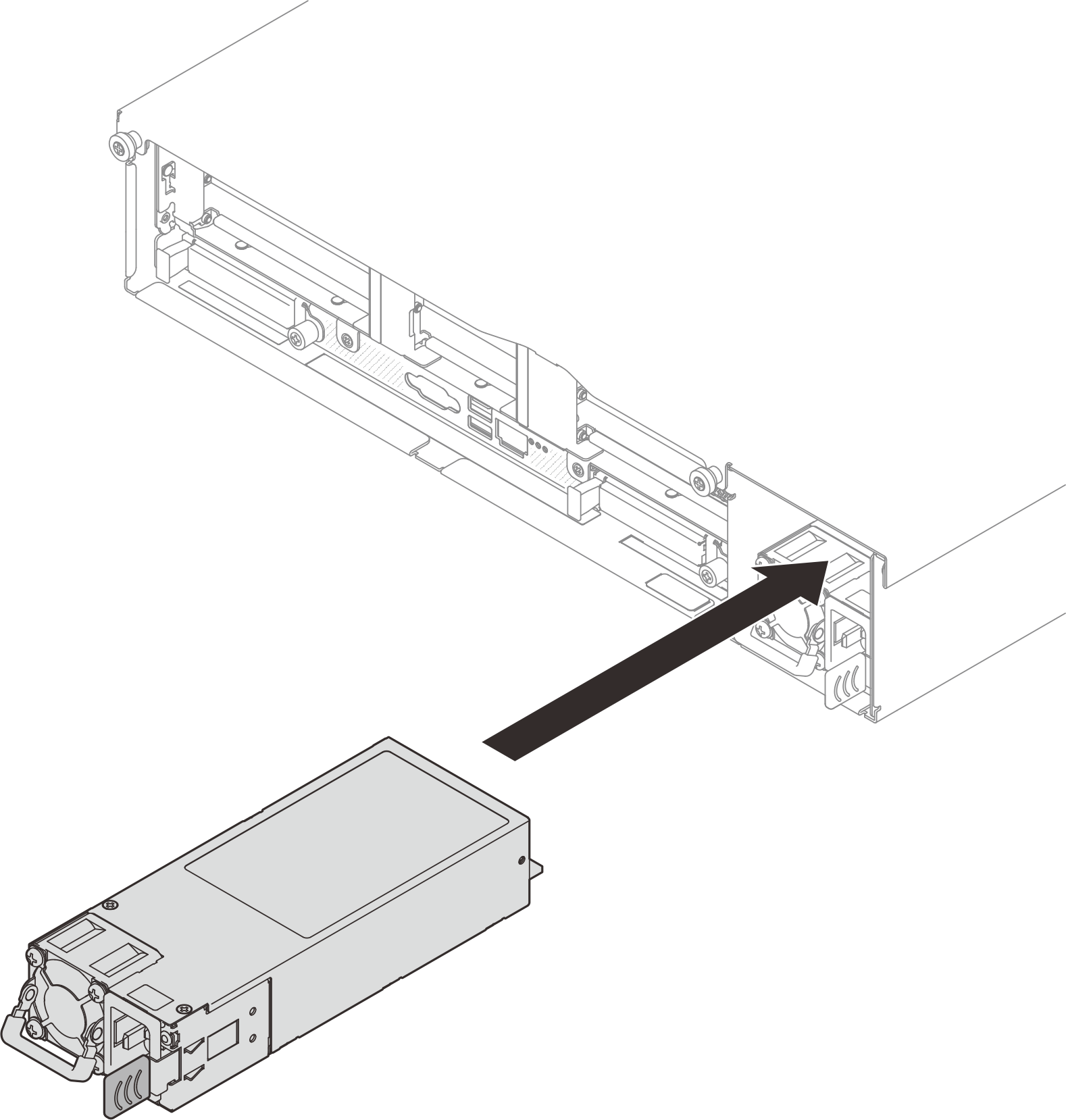

   図 2. パワー・サプライ・ユニットの取り付け

   注

   • シャーシのパワー・サプライ・ユニットは、ワット数、ベンダー、および部品番号 (または代替部品番号) が同じである必要があります。

   • リリース・タブ付きの PSU は、ホット・スワップ PSU です。リリース・タブの色は、PSU の保守性には影響しません。




4. パワー・サプライ・ユニットを正しく接地された電源コンセントに接続します。

   • 240 V DC パワー・サプライ・ユニットについて:

     1. サーバーの電源をオフにします。

     2. パワー・サプライ・ユニットの電源コネクターに電源コードの端を接続します。

     3. 電源コードのもう一方の端を、正しく接地されたコンセントに接続します。

   • AC パワー・サプライ・ユニットについて:

     1. パワー・サプライ・ユニットの電源コネクターに電源コードの端を接続します。

     2. 電源コードのもう一方の端を、正しく接地されたコンセントに接続します。

   • –48V DC パワー・サプライ・ユニットについて:

     1. スロット・ドライバーを使用して、パワー・サプライの端末ブロックの 3 つの拘束ねじを緩めます。

     2. パワー・サプライ・ブロックと各電源コードのタイプ・ラベルを確認します。

        タイプ	PSU 端末ブロック	電源コード
        入力		-Vin
        アース		GND
        入力		RTN

     3. 各電源コードの溝側を上方向に向け、電源ブロックの対応する穴にピンを差し込みます。上記の表を参照して、ピンが正しいスロットに確実に入っていることを確認します。

     4. 電源ブロックの拘束ねじを締めます。ねじとコード・ピンが固定され、ベアメタル部品が見えていないよう確認します。

     5. ケーブルのもう一方の端を、正しく接地された電源コンセントに接続します。ケーブルの端が正しいコンセントにあることを確認します。

5. パワー・サプライ・ユニットのハンドルがパワー・サプライ・ユニットに対して直角であることを確認します。次に、以下に示すように、あらかじめ取り付けられているストラップを使用して電源コードをハンドルに結び付けます。
   図 3. 電源コードの配線と結び付け
