Instalación de una unidad de fuente de alimentación de intercambio en caliente

Siga las instrucciones que aparecen en esta sección para instalar una unidad de fuente de alimentación de intercambio en caliente.

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S029

PELIGRO

danger

Para la fuente de alimentación de -48 V CC, la corriente eléctrica de los cables de alimentación es peligrosa.

Para evitar un peligro de descarga:

• Para conectar o desconectar los cables de alimentación de -48 V CC cuando necesite extraer/instalar unidades de fuente de alimentación de redundancia.

Para conectar:

Para desconectar:

Apague todas las fuentes de alimentación de CC y los equipos sujetos que se conectarán a este producto. Instale las unidades de fuente de alimentación en el alojamiento del sistema. Conecte los cables de alimentación de CC al producto. Asegure la correcta polaridad de las conexiones de CC -48: RTN es + y -Vin (típico 48 V) CC es -. La conexión a tierra debe estar muy bien conectada. Conecte los cables de alimentación de CC a las fuentes de alimentación sujetas. Encienda todas las fuentes de alimentación.

Desconecte o apague las fuentes de alimentación de CC sujetas (en el panel disyuntor) antes de extraer las unidades de fuente de alimentación. Quite los cables de CC sujetos y asegúrese de que el terminal de cables de alimentación esté aislado. Desconecte las unidades de fuente de alimentación del alojamiento del sistema.

S035

PRECAUCIÓN

No quite nunca la cubierta de una fuente de alimentación, ni cualquier otra pieza que tenga esta etiqueta. Dentro de cualquier componente que tenga adherida esta etiqueta, existen niveles peligrosos de voltaje, corriente y energía. Dentro de estos componentes no existe ninguna pieza que requiera mantenimiento. Si sospecha que puede haber un problema en una de estas piezas, póngase en contacto con un técnico de servicio.

Acerca de esta tarea

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

1. Prepárese para la tarea.
   1. Asegúrese de que la unidad de fuente de alimentación que se va a instalar tenga el mismo voltaje que las instaladas. De lo contrario, lleve a cabo los siguientes pasos:
      1. Apague el servidor y los dispositivos periféricos.
      2. Desconecte los cables de alimentación y todos los cables externos.
      3. Quite todas las unidades de fuente de alimentación instaladas.
      4. Asegúrese de que todas las unidades de fuente de alimentación que se van a instalar tengan el mismo voltaje. No mezcle unidades de fuente de alimentación con distintos voltajes en la misma unidad de servidor.
   2. Si se va a instalar más de una unidad, comience con la bahía de la fuente de alimentación más baja disponible.
2. De existir un relleno de unidad de fuente de alimentación instalado, quítelo.
   Figura 1. Extracción del relleno de la unidad de fuente de alimentación






   1. Presione los pestillos para desbloquear el relleno de la unidad de fuente de alimentación.
   2. Tire del relleno para quitarlo.
3. Asegúrese de que la etiqueta de la fuente de alimentación esté mirando hacia arriba; luego, sujete el asa y deslícela en la bahía de la fuente de alimentación hasta que encaje en su lugar.

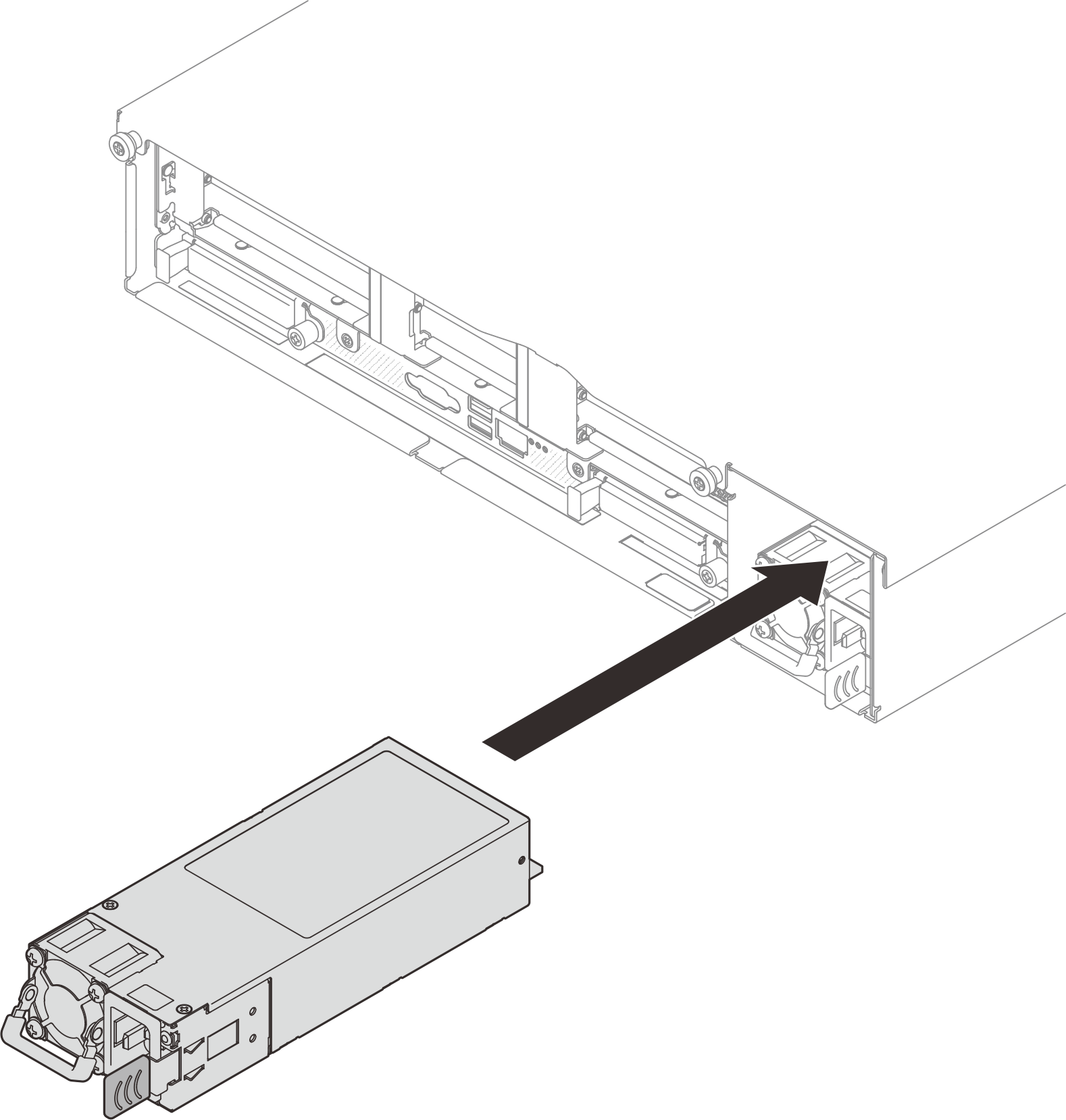

   Figura 2. Instalación de la unidad de fuente de alimentación

   Nota

   • Las unidades de fuente de alimentación del chasis deben tener el mismo voltaje, proveedor y número de pieza (o número de pieza alternativo).

   • La PSU con una pestaña de liberación es una PSU de intercambio en caliente. El color de la pestaña de liberación no afecta la capacidad de servicio de la PSU.




4. Conecte la unidad de fuente de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de 240 V CC:

     1. Apague el servidor.

     2. Conecte un extremo del cable de alimentación al conector de alimentación de la unidad de la fuente de alimentación.

     3. Conecte el otro extremo del cable de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de CA:

     1. Conecte un extremo del cable de alimentación al conector de alimentación de la unidad de la fuente de alimentación.

     2. Conecte el otro extremo del cable de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra.

   • Para unidades de fuente de alimentación de -48 V CC:

     1. Utilice un destornillador plano para soltar los tres tornillos de fijación en el bloque de terminales de la fuente de alimentación.

     2. Compruebe la etiqueta de tipo de unidad del bloque de fuente de alimentación y de cada cable de alimentación.

        Tipo	Bloque de terminal de PSU	Cable de alimentación
        Entrada		-Vin
        Conexión a tierra		GND
        Entrada		RTN

     3. Coloque el lado de la ranura de cada patilla del cable de alimentación hacia arriba y, a continuación, conecte las patillas a los orificios correspondientes del bloque de alimentación. Utilice la tabla anterior para obtener guía para asegurarse de que las patillas encuentren las ranuras correctas.

     4. Apriete los tornillos prisioneros en el bloque de alimentación. Asegúrese de que los tornillos y las patillas del cable estén asegurados en su lugar y de que no se muestran piezas de metal pelado.

     5. Conecte el otro extremo de los cables de alimentación a una toma de alimentación eléctrica correctamente conectada a tierra. Asegúrese de que los extremos de los cables busquen las tomas de corriente correctas.

5. Asegúrese de que el asa de la unidad de fuente de alimentación esté perpendicular a la unidad de fuente de alimentación; luego, ate el cable de alimentación al asa con la cinta preinstalada tal como se muestra a continuación.
   Figura 3. Disposición y atadura del cable de alimentación
