安裝熱抽換電源供應器

請依照本節中的指示安裝熱抽換電源供應器。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S029

危險

危險

對於 -48V DC 電源供應器而言，電源線的電流具有危險性。

若要避免電擊的危害，請執行下列動作：

• 當您需要卸下/安裝備援電源供應器時，請連接或拔下 -48V DC 電源線。

連接時：	拔掉時：
關閉連接至本產品的附屬 DC 電源及設備。 將電源供應器裝入系統外殼中。 將 DC 電源線連接到產品。 確定 -48 V DC 連線的極性正確：RTN 是 +，而 -Vin（一般 -48 V）DC 是 -。接地應妥善連接。 將 DC 電源線連接到附屬電源。 開啟所有電源。	在卸下電源供應器之前，拔除或關閉附屬 DC 電源（在斷路器面板上）。 卸下附屬 DC 電源線，並確保電源線的電線終端已絕緣。 從系統外殼拔除附屬電源供應器。

S035

注意

切勿卸下電源供應器的外蓋或貼有此標籤的任何零件。貼有此標籤的任何元件內部都有危險等級的電壓、電流及電能。這些元件內部沒有可維修的零件。如果您懷疑某個零件有問題，請聯絡維修技術人員。

關於此作業

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
• 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

1. 為作業做好準備。
   1. 確保要安裝的電源供應器的瓦特數與已安裝的相同。否則，請完成下列步驟：
      1. 關閉伺服器和週邊裝置。
      2. 拔掉電源線及所有外部纜線。
      3. 卸下所有安裝的電源供應器。
      4. 確保要安裝的所有電源供應器的瓦特數相同。請勿在同一部伺服器中混用不同瓦特數的電源供應器。
   2. 如果要安裝一個以上的裝置，請從最低可用的電源供應器機槽開始。
2. 如果安裝了電源供應器填充板，請將其卸下。
   圖 1. 卸下電源供應器填充板






   1. 捏住閂鎖以鬆開電源供應器填充板。
   2. 拉出填充板。
3. 確定電源供應器上的標籤面朝上，然後抓住把手並將其滑入電源供應器機槽中，直到卡入定位。

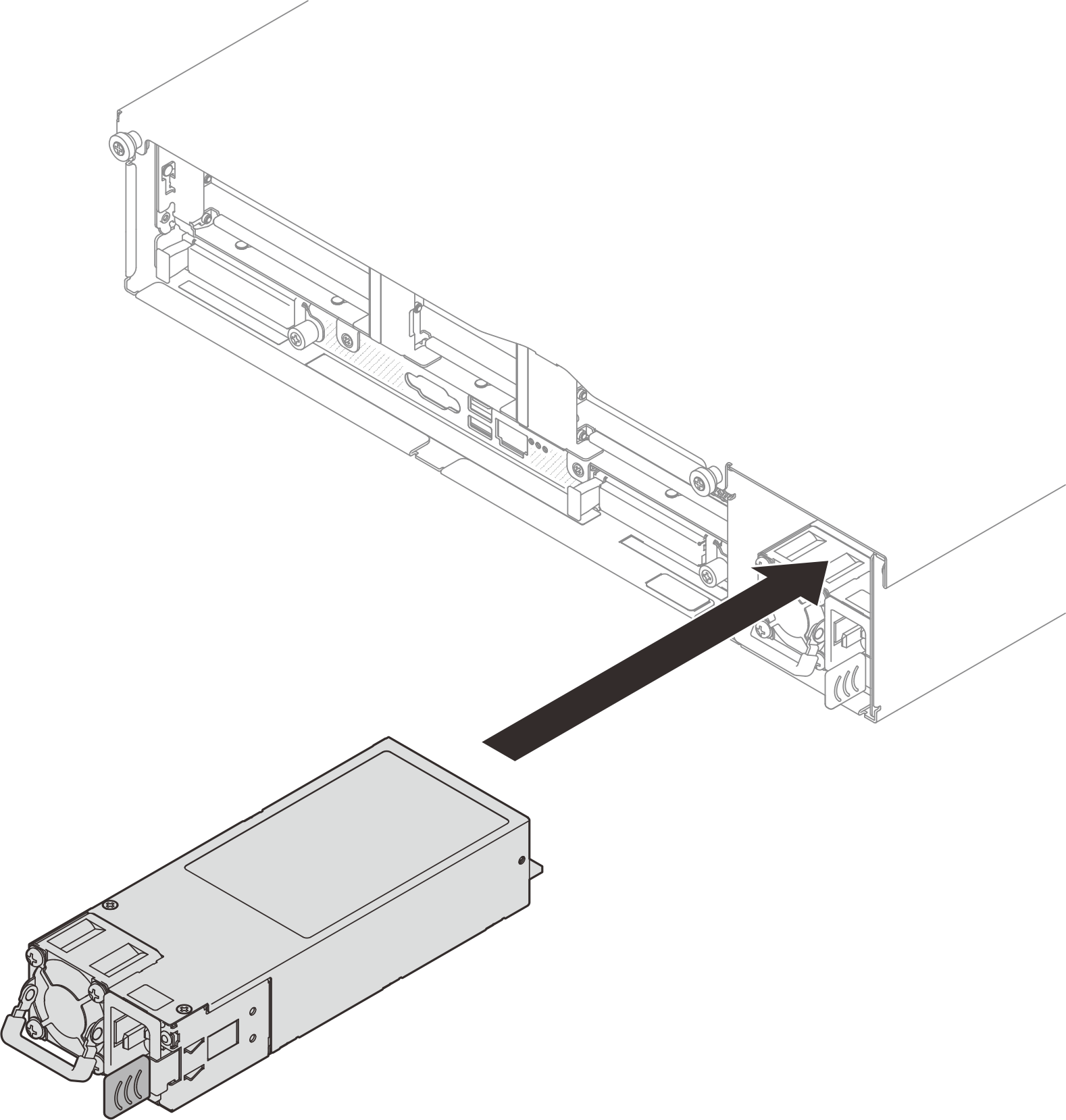

   圖 2. 安裝電源供應器

   註

   • 機箱中的電源供應器必須具有相同的瓦特數、供應商和零件編號（或備用零件編號）。

   • 具有鬆開卡榫的 PSU 是熱抽換 PSU。鬆開卡榫的顏色不會影響 PSU 的可維修性。




4. 將電源供應器連接至妥善接地的電源插座。

   • 若是 240 V dc 電源供應器：

     1. 關閉伺服器。

     2. 將電源線一端連接至電源供應器上的電源接頭。

     3. 將電源線的另一端連接到適當接地的電源插座。

   • 若是 AC 電源供應器：

     1. 將電源線一端連接至電源供應器上的電源接頭。

     2. 將電源線的另一端連接到適當接地的電源插座。

   • 若是 –48V dc 電源供應器：

     1. 使用一字螺絲起子，鬆開電源供應器端子區塊上的三個緊固螺絲。

     2. 檢查電源供應器區塊和每條電源線上的類型標籤。

        類型	PSU 端子區塊	電源線
        輸入		-Vin
        接地		GND
        輸入		RTN

     3. 將每個電源線插腳的凹槽側面朝上，然後將插腳插入電源區塊上的對應孔中。使用上表做為指引，以確保插腳對應到正確的插槽。

     4. 鎖緊電源區塊上的緊固螺絲。確保螺絲和電線插腳固定到位，沒有露出裸露的金屬部分。

     5. 將纜線的另一端連接到適當接地的電源插座。確保纜線末端對應到正確的插座。

5. 確定電源供應器把手與電源供應器保持垂直；然後，使用預先連接的束帶將電源線固定到把手，如下圖所示。
   圖 3. 佈線和固定電源線
