Hot-Swap-Netzteileinheit installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Hot-Swap-Netzteileinheit zu installieren.

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S029

GEFAHR

danger

Bei -48-V-Gleichstromnetzteilen können an Netzkabeln gefährliche Spannungen anliegen.

Um einen Stromschlag zu vermeiden:

• Anschließen/Trennen von -48-V-Gleichstromnetzkabeln, wenn Sie Einheiten mit redundanten Netzteilen entfernen/installieren müssen.

Zum Anschließen der Kabel gehen Sie wie folgt vor:

Zum Abziehen der Kabel gehen Sie wie folgt vor:

Schalten Sie alle Gleichstromquellen und alle Geräte AUS, die an dieses Produkt angeschlossen werden sollen. Installieren Sie die Netzteileinheiten im Systemgehäuse. Schließen Sie das bzw. die Gleichstromnetzkabel an das Produkt an. Stellen Sie sicher, dass die richtige Polarität für -48-V-Gleichstromverbindungen anliegt: RTN ist + und ‑Vin (‑48 V, normal) Gleichstrom ist -. Die Erdung sollte sehr fest verbunden sein. Schließen Sie das bzw. die Gleichstromkabel an die entsprechende(n) Stromquelle(n) an. Schalten Sie alle Stromquellen EIN.

Trennen oder schalten Sie die betroffenen Gleichstromquellen (am Trennschalter) aus, bevor Sie die Netzteileinheiten entfernen. Entfernen Sie das bzw. die betroffenen Gleichstromkabel und stellen Sie sicher, dass der Anschluss des bzw. der Netzkabel isoliert ist. Ziehen Sie die betroffenen Netzteileinheiten aus dem Systemgehäuse.

S035

VORSICHT

Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

1. Bereiten Sie die Aufgabe vor.
   1. Stellen Sie sicher, dass die zu installierende Netzteileinheit die gleiche Wattleistung wie die installierten Netzteileinheiten aufweist. Gehen Sie andernfalls wie folgt vor:
      1. Schalten Sie den Server und alle Peripheriegeräte aus.
      2. Ziehen Sie die Netzkabel und alle externen Kabel ab.
      3. Entfernen Sie alle installierten Netzteileinheiten.
      4. Stellen Sie sicher, dass alle zu installierenden Netzteileinheiten die gleiche Wattleistung aufweisen. Verwenden Sie keine Netzteileinheiten mit unterschiedlicher Wattleistung in derselben Servereinheit.
   2. Wenn mehr als eine Einheit installiert werden soll, beginnen Sie mit der untersten verfügbaren Netzteilposition.
2. Wenn eine Abdeckblende für die Netzteileinheit installiert ist, entfernen Sie diese.
   Abbildung 1. Entfernen der Abdeckblende für die Netzteileinheit






   1. Drücken Sie die Verriegelungen zusammen, um die Abdeckblende des Netzteils zu entsperren.
   2. Ziehen Sie die Abdeckblende heraus.
3. Stellen Sie sicher, dass das Etikett am Netzteil nach oben gerichtet ist. Fassen Sie dann den Griff und schieben Sie das Netzteil in die Netzteilposition, bis es einrastet.

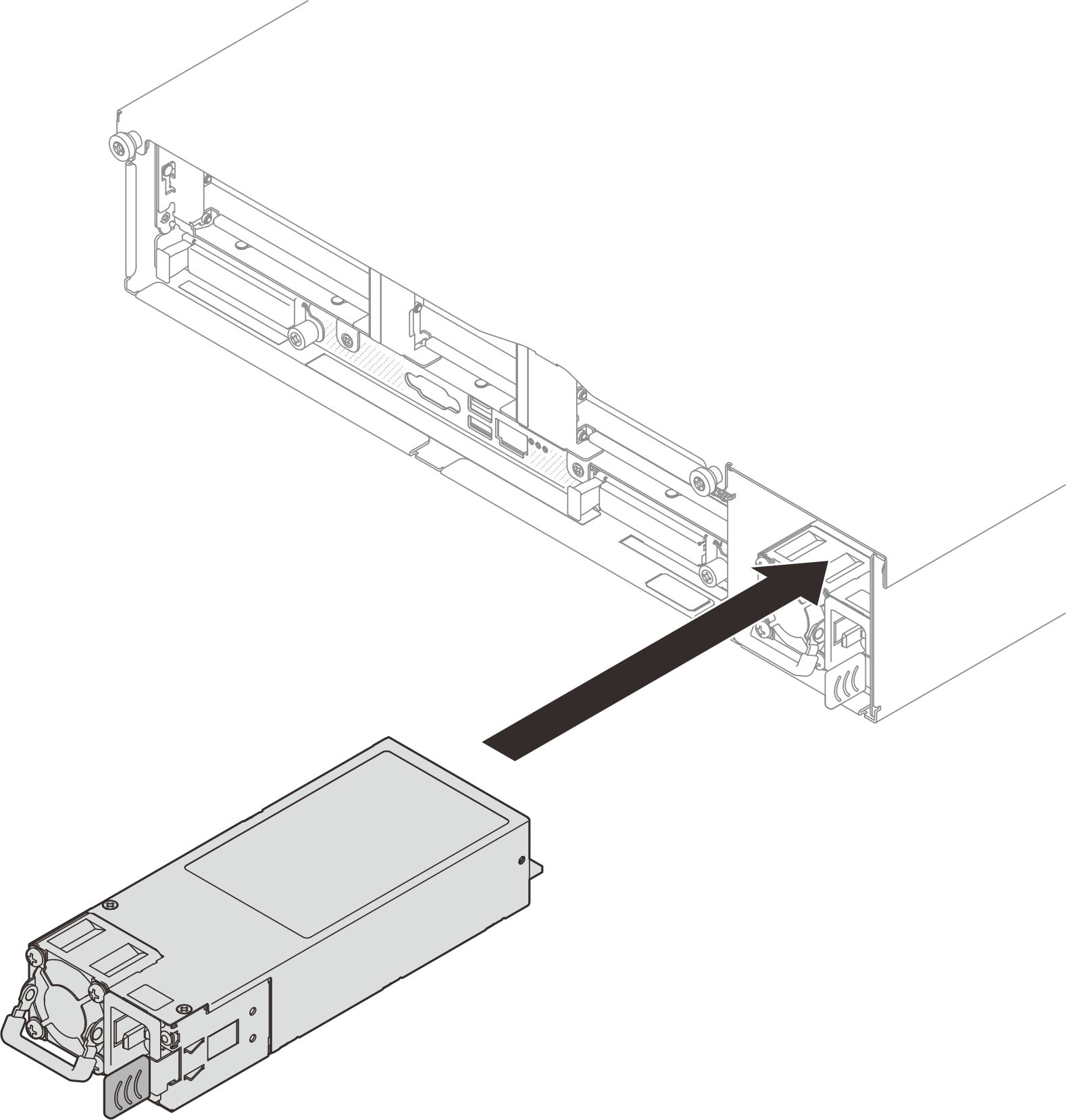

   Abbildung 2. Installation der Netzteileinheit

   Anmerkung

   • Die Netzteileinheiten im Gehäuse müssen dieselbe Wattzahl haben, vom selben Hersteller stammen und dieselbe Teilenummer (oder eine alternative Teilenummer) aufweisen.

   • PSU mit einem Lösehebel ist eine Hot-Swap-PSU. Die Farbe des Lösehebels hat keine Bedeutung für die Wartungsfreundlichkeit des Netzteils.




4. Schließen Sie die Netzteileinheit an eine ordnungsgemäß geerdete Netzsteckdose an.

   • Bei 240‑VDC-Netzteileinheiten:

     1. Schalten Sie den Server aus.

     2. Schließen Sie ein Ende des Netzkabels an den Netzteilanschluss an der Netzteileinheit an.

     3. Schließen Sie das andere Ende des Netzkabels an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.

   • Bei AC-Netzteileinheiten:

     1. Schließen Sie ein Ende des Netzkabels an den Netzteilanschluss an der Netzteileinheit an.

     2. Schließen Sie das andere Ende des Netzkabels an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.

   • Bei ‑48‑VDC-Netzteileinheiten:

     1. Verwenden Sie einen Schlitzschraubendreher, um die unverlierbaren drei Schrauben am Netzteilanschlussblock zu lösen.

     2. Überprüfen Sie das Typenetikett an der Netzteileinheit und an jedem Netzkabel.

        Typ	PSU-Anschlussblock	Netzkabel
        Eingang		-Vin
        Masse		GND
        Eingang		RTN

     3. Richten Sie die Seite mit der Rille an jedem Netzkabelstift nach oben aus und stecken Sie die Stifte in die entsprechenden Öffnungen am Netzteil. Stellen Sie anhand der oben gezeigten Tabelle sicher, dass die Stifte in die richtigen Öffnungen gesteckt werden.

     4. Ziehen Sie die unverlierbaren Schrauben am Netzteil an. Stellen Sie sicher, dass die Schrauben angezogen sind und die Stifte des Netzkabels fest sitzen und kein blankes Metall sichtbar ist.

     5. Schließen Sie das andere Ende der Kabel an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an. Stellen Sie sicher, dass das Kabel mit der korrekten Steckdose verbunden ist.

5. Stellen Sie sicher, dass der Griff der Netzteileinheit senkrecht zur Netzteileinheit steht. Binden Sie dann das Netzkabel wie unten gezeigt mit dem vormontierten Band am Griff fest.
   Abbildung 3. Verlegen und Festbinden des Netzkabels
