Installation d'un bloc d'alimentation remplaçable à chaud

Suivez les instructions de cette section pour installer un bloc d'alimentation remplaçable à chaud.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S029

DANGER

danger

Pour l’alimentation de -48 V CC, le courant électrique provenant des cordons d’alimentation peut présenter un danger.

Pour éviter tout risque de choc électrique :

• Pour connecter ou déconnecter les cordons d’alimentation en courant continu -48 V lorsque vous devez retirer ou installer des unités d’alimentation en mode de redondance.

Connexion :

Déconnexion :

Débranchez TOUTES les sources d’alimentation en CC concernées, ainsi que les équipements connectés au produit. Installez les unités d’alimentation dans le boîtier du système. Branchez le ou les cordon(s) d’alimentation en courant continu au produit. Assurez-vous que la polarité est correcte pour les connexions -48 V CC : positive (+) pour la borne RTN et négative (-) pour -VIN (-48 V typique) CC. La mise à la terre doit être correctement réalisée. Branchez le ou les cordon(s) d’alimentation en courant continu à la ou aux source(s) d’alimentation concernée(s). Branchez toutes les sources d’alimentation.

Déconnectez ou débranchez les sources d’alimentation en courant continu concernées (au niveau du tableau du disjoncteur) avant de retirer les blocs d’alimentation. Retirez le ou les cordon(s) d’alimentation en courant continu concerné(s) et assurez-vous de la bonne isolation de la ou des borne(s). Débranchez les unités d’alimentation concernées du boîtier du système.

S035

ATTENTION

N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à l'origine d'un problème, contactez un technicien de maintenance.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Procédure

1. Préparez-vous à cette tâche.
   1. Assurez-vous que le bloc d’alimentation est de la même puissance que les unités installées. Sinon, procédez comme suit :
      1. Mettez le serveur et tous les périphériques hors tension.
      2. Déconnectez les cordons d'alimentation et tous les câbles externes.
      3. Retirez tous les blocs d'alimentation installés.
      4. Assurez-vous que tous les blocs d’alimentation à installer présentent la même puissance. N'associez pas des blocs d'alimentation de puissances différentes dans le même serveur.
   2. Si plusieurs unités doivent être installées, commencez par la baie du bloc d’alimentation la plus basse.
2. Si un obturateur de bloc d’alimentation est installé, retirez-le.
   Figure 1. Retrait de l'obturateur du bloc d'alimentation






   1. Pincez les taquets pour déverrouiller l’obturateur du bloc d’alimentation.
   2. Retirez l’obturateur.
3. Assurez-vous que l’étiquette de l’unité d’alimentation est orientée vers le haut. Ensuite, saisissez la poignée et faites-la coulisser dans la baie d’alimentation jusqu’à ce qu’elle s’enclenche.

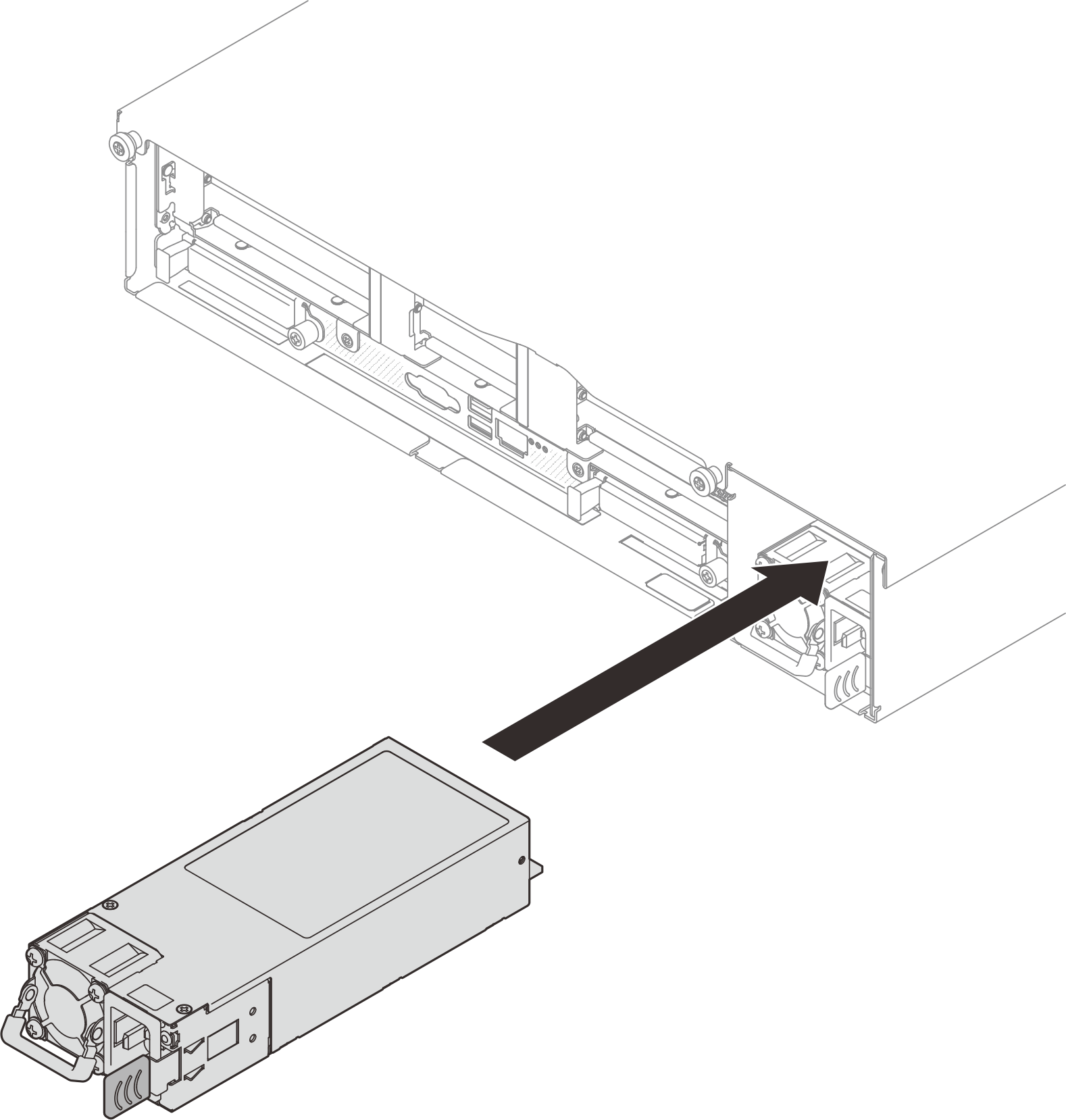

   Figure 2. Installation du bloc d'alimentation

   Remarque

   • Les blocs d’alimentation du châssis doivent avoir la même puissance en watts, le même fabricant et le même numéro de référence (ou un autre numéro de référence).

   • Un bloc d’alimentation avec une patte de déverrouillage est un bloc d’alimentation remplaçable à chaud. La couleur de la patte de déverrouillage n’affecte pas l’état de maintenance du PSU.




4. Branchez le bloc d’alimentation à une prise de courant correctement mise à la terre.

   • Pour les blocs d’alimentation en CC de 240 V :

     1. Mettez le serveur hors tension.

     2. Branchez une extrémité du cordon d’alimentation sur le connecteur d’alimentation du bloc d’alimentation.

     3. Branchez l’autre extrémité du cordon d’alimentation sur une prise de courant correctement mise à la terre.

   • Pour les blocs d’alimentation en CA :

     1. Branchez une extrémité du cordon d’alimentation sur le connecteur d’alimentation du bloc d’alimentation.

     2. Branchez l’autre extrémité du cordon d’alimentation sur une prise de courant correctement mise à la terre.

   • Pour les blocs d’alimentation de –48 V CC :

     1. Utilisez un tournevis plat pour desserrer les trois vis imperdables du bloc terminal d’alimentation.

     2. Vérifiez l’étiquette de type sur le bloc d’alimentation électrique et chaque cordon d’alimentation.

        Type	Bornier du bloc d’alimentation	Cordon d’alimentation
        Entrée		-Vin (-entrée)
        Terre		GND (terre)
        Entrée		RTN

     3. Tournez le côté rainure de chaque broche de cordon d’alimentation vers le haut, puis branchez les broches dans les trous correspondants sur le bloc d’alimentation. Aidez-vous du tableau ci-dessus pour vous assurer que les broches se logent dans les emplacements appropriés.

     4. Serrez les vis imperdables sur le bloc d’alimentation. Assurez-vous que les vis et les broches du cordon d’alimentation sont bien en place et qu’aucune pièce métallique n’est visible.

     5. Branchez l’autre extrémité des câbles sur une prise de courant correctement mise à la terre. Assurez-vous que les extrémités du câble se logent dans les prises appropriées.

5. Assurez-vous que la poignée du bloc d’alimentation est perpendiculaire au bloc d’alimentation ; ensuite, attachez le cordon d’alimentation à la poignée à l’aide de la sangle pré-attachée, comme affiché ci-dessous.
   Figure 3. Cheminement et attachement du cordon d’alimentation
