Remover uma unidade da fonte de alimentação hot-swap

Siga as instruções nesta seção para remover uma unidade de fonte de alimentação hot-swap.

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S029

PERIGO

danger

Para uma fonte de alimentação CC de -48 V, a corrente elétrica proveniente de cabos de alimentação é perigosa.

Para evitar risco de choque elétrico:

• Para conectar ou desconectar cabos de alimentação CC de -48 V quando você precisar remover/instalar, instale unidades de fonte de alimentação de redundância.

Para Conectar:

Para Desconectar:

Desligue as fontes de alimentação CC e equipamentos que estiverem conectados a este produto. Instale as unidades de fonte de alimentação no compartimento do sistema. Conecte os cabos de alimentação CC ao produto. Assegure a polaridade correta das conexões CC de -48 V: RTN é "+" e -Vin (típica -48 V) CC é "-". O aterramento deve ser conectado muito bem. Conecte os cabos de alimentação CC às fontes de alimentação em questão. Ligue todas as fontes de alimentação.

Desconecte ou desligue as fontes de alimentação CC em questão (no painel de disjuntores) antes de remover as unidades de fonte de alimentação. Remova os cabos CC em questão e verifique se o terminal de fios dos cabos de alimentação está isolado. Desconecte as unidades da fonte de alimentação em questão do invólucro do sistema.

S035

CUIDADO

Nunca remova a tampa de uma fonte de alimentação nem qualquer peça que tenha essa etiqueta anexada. Qualquer componente que tiver esta etiqueta possui voltagem, correntes e níveis de energia perigosos. Nenhuma peça localizada no interior desses componentes pode ser consertada. Se você suspeitar de um problema com uma dessas peças, entre em contato com um técnico de serviço.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

CUIDADO

• Entrada de 240 V CC (intervalo de entrada: 180-300 V CC) com suporte APENAS na China Continental.
• A fonte de alimentação com entrada de 240 VCC não oferece suporte para a função de cabo de alimentação hot-plug. Antes de remover a fonte de alimentação com entrada CC, desligue o servidor ou desconecte as fontes de alimentação CC do painel do disjuntor ou desligando a fonte de alimentação. Em seguida, remova o cabo de alimentação.

Procedimento

1. Desconecte o cabo de alimentação da unidade de fonte de alimentação.

   • Para unidades de fonte de alimentação de 240 VCC, desligue o servidor e, em seguida, desconecte ambas as extremidades do cabo de alimentação e guarde-o em um local seguro.

   • Para unidades de fonte de alimentação CA, desconecte ambas as extremidades do cabo de alimentação e guarde-o em um local seguro.

   • Para unidades de fonte de alimentação CA de –48VCC:

     1. Desconecte os cabos de alimentação da tomada elétrica.

     2. Use uma chave de fenda para soltar os parafusos prisioneiros no bloco de terminal da fonte de alimentação.

     3. Desconecte os cabos de alimentação da unidade de fonte de alimentação, isole o terminal de fio e mantenha-os em um local com proteção eletrostática.

   Nota

   Se estiver substituindo duas unidades de fonte de alimentação, substitua as fontes de alimentação uma por vez para garantir que a fonte de alimentação para o servidor não seja interrompida. Não desconecte o cabo de alimentação da unidade da fonte de alimentação substituída pela segunda vez até que ambos os LEDs na unidade da fonte de alimentação CRPS Premium substituída pela primeira vez estejam acesos em verde ou o LED em um CRPS esteja aceso em verde. Para saber a localização dos LEDs da fonte de alimentação, consulte LEDs da fonte de alimentação.
2. Remova a unidade de fonte de alimentação.
   1. Pressione e mantenha pressionada a guia de liberação.
   2. Segure a alça e puxe a unidade de fonte de alimentação para fora do servidor.

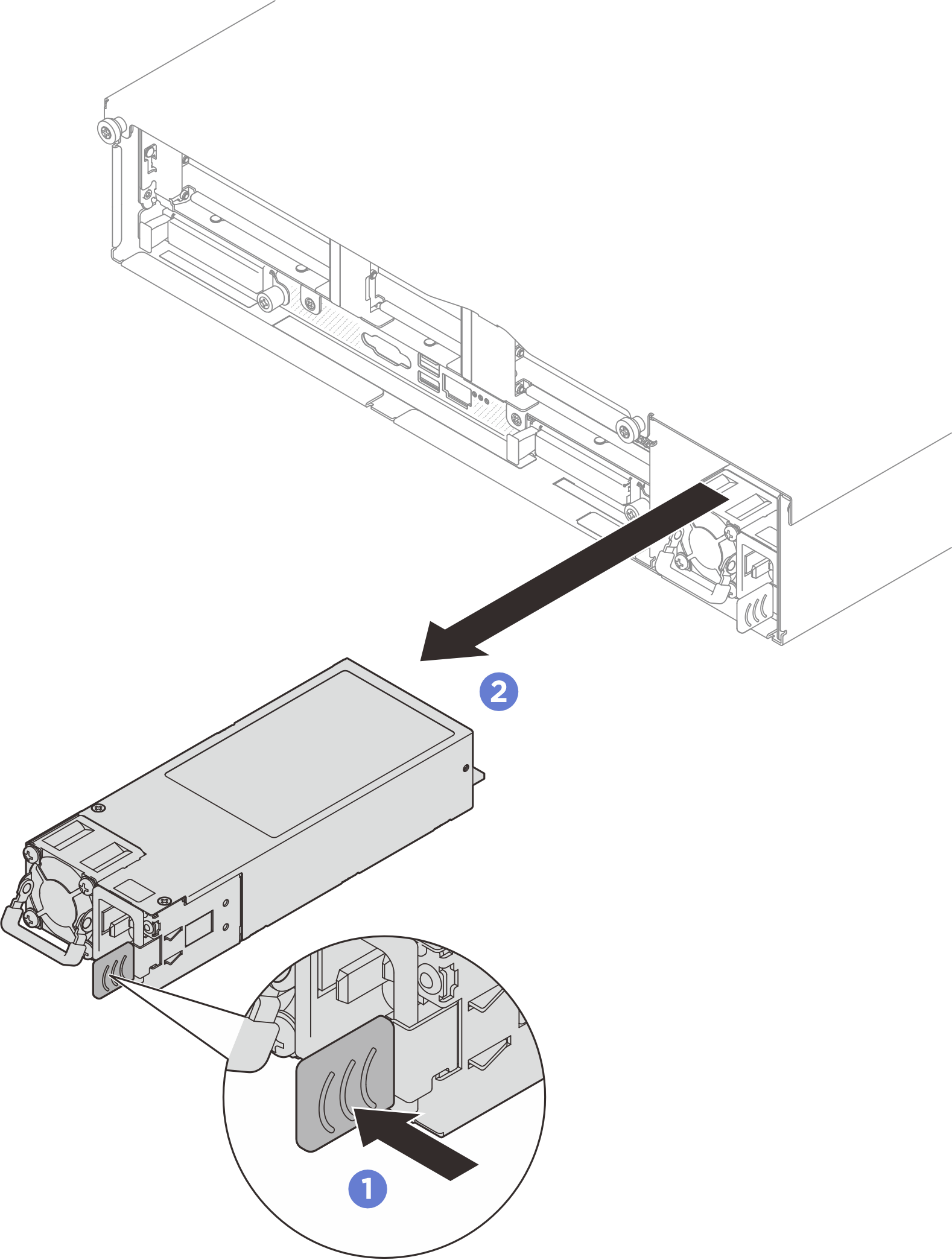

      Figura 1. Remoção da unidade de fonte de alimentação

      Nota

      A PSU com uma aba de liberação é uma PSU hot-swap. A cor da guia de liberação não afeta a capacidade de manutenção da PSU.
