卸下 GPU 配接卡

程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 卸下已安裝單寬 GPU 配接卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
2. 卸下單寬 GPU 配接卡。
   1. 從 GPU 配接卡和擴充卡拔下電源線。
   2. 輕輕抬起 PCIe 擴充卡上的 PCIe 固定器，然後將其滑至解除鎖定位置。
   3. 卸下將 GPU 配接卡固定到 PCIe 擴充卡的螺絲。
   4. 抓住 GPU 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

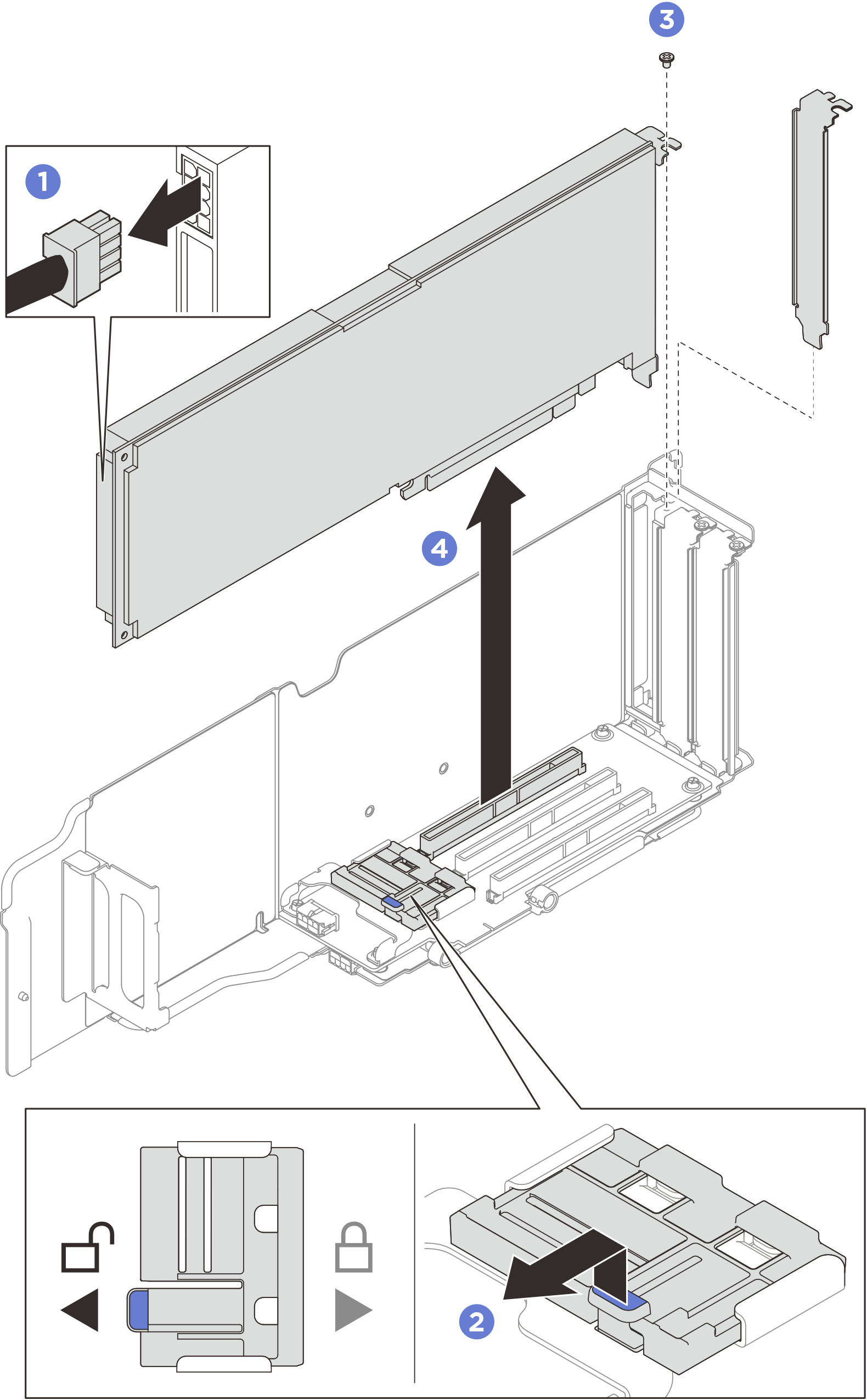

      圖 1. 卸下單寬 GPU 配接卡



程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 卸下已安裝雙寬 GPU 配接卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
2. 卸下雙寬 GPU 配接卡。
   1. 從 GPU 配接卡和擴充卡拔下電源線。
   2. 輕輕抬起擴充卡上的 PCIe 固定器，然後將其滑至解除鎖定位置。
   3. 卸下將 GPU 配接卡固定到 PCIe 擴充卡的兩個螺絲。
   4. 抓住 GPU 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

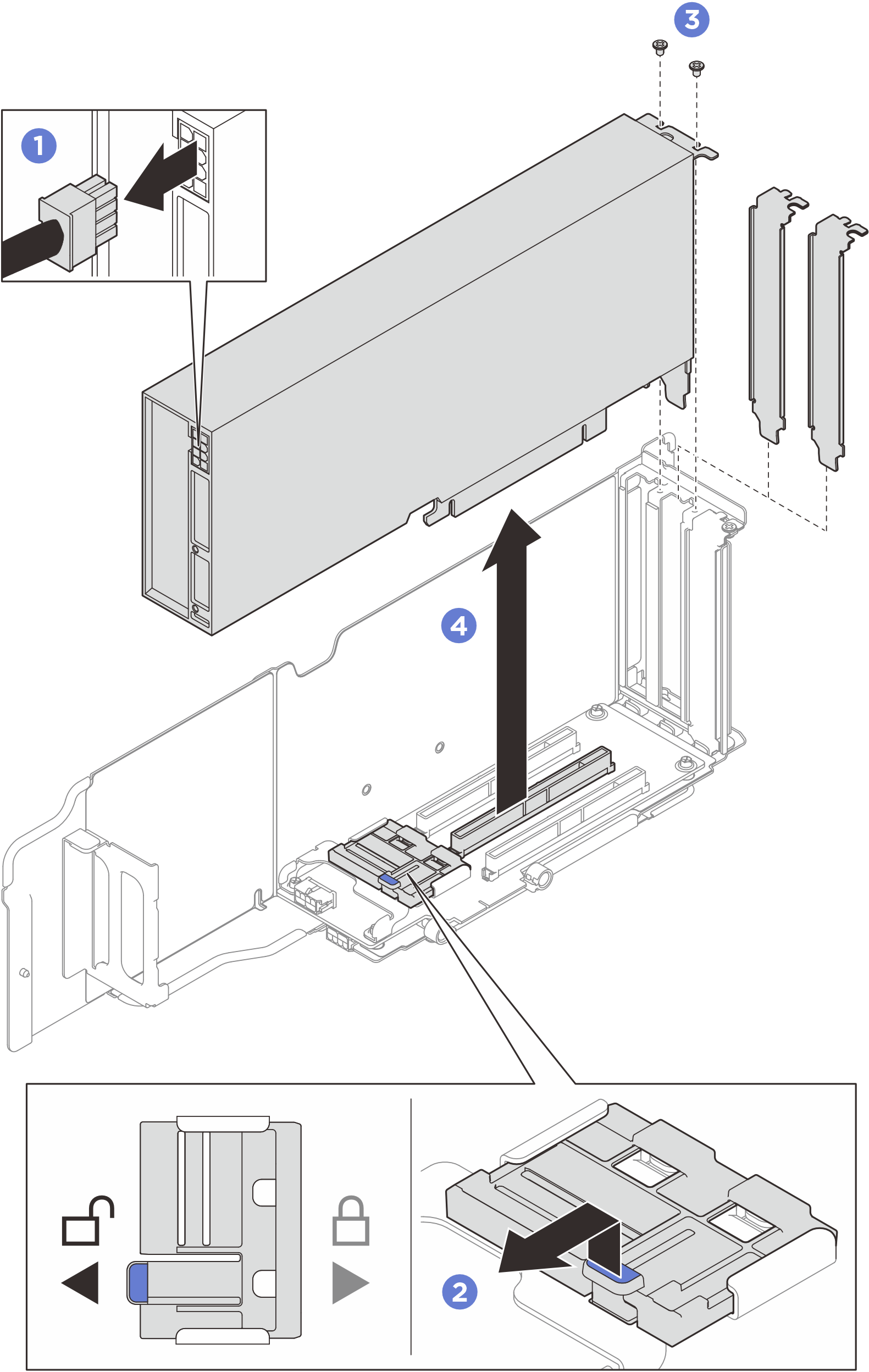

      圖 2. 卸下雙寬 GPU 配接卡
