Снятие адаптера графического процессора
Следуйте инструкциям в этом разделе, чтобы снять адаптер графического процессора.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
- Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.
Для снятия адаптера графического процессора одинарной или двойной ширины выполните соответствующие процедуры в зависимости от конфигурации.
Снятие адаптера графического процессора одинарной ширины
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Снимите плату-адаптер Riser PCIe, на которой установлен адаптер графического процессора одинарной ширины. См. раздел Снятие платы-адаптера Riser PCIe.
- Снимите адаптер графического процессора одинарной ширины.
При необходимости отключите кабель питания от адаптера графического процессора и платы-адаптера Riser.
Аккуратно поднимите фиксатор PCIe на плате-адаптере Riser PCIe и переведите его в положение разблокировки.
Отверните винт, которым адаптер графического процессора крепится к плате-адаптеру Riser PCIe.

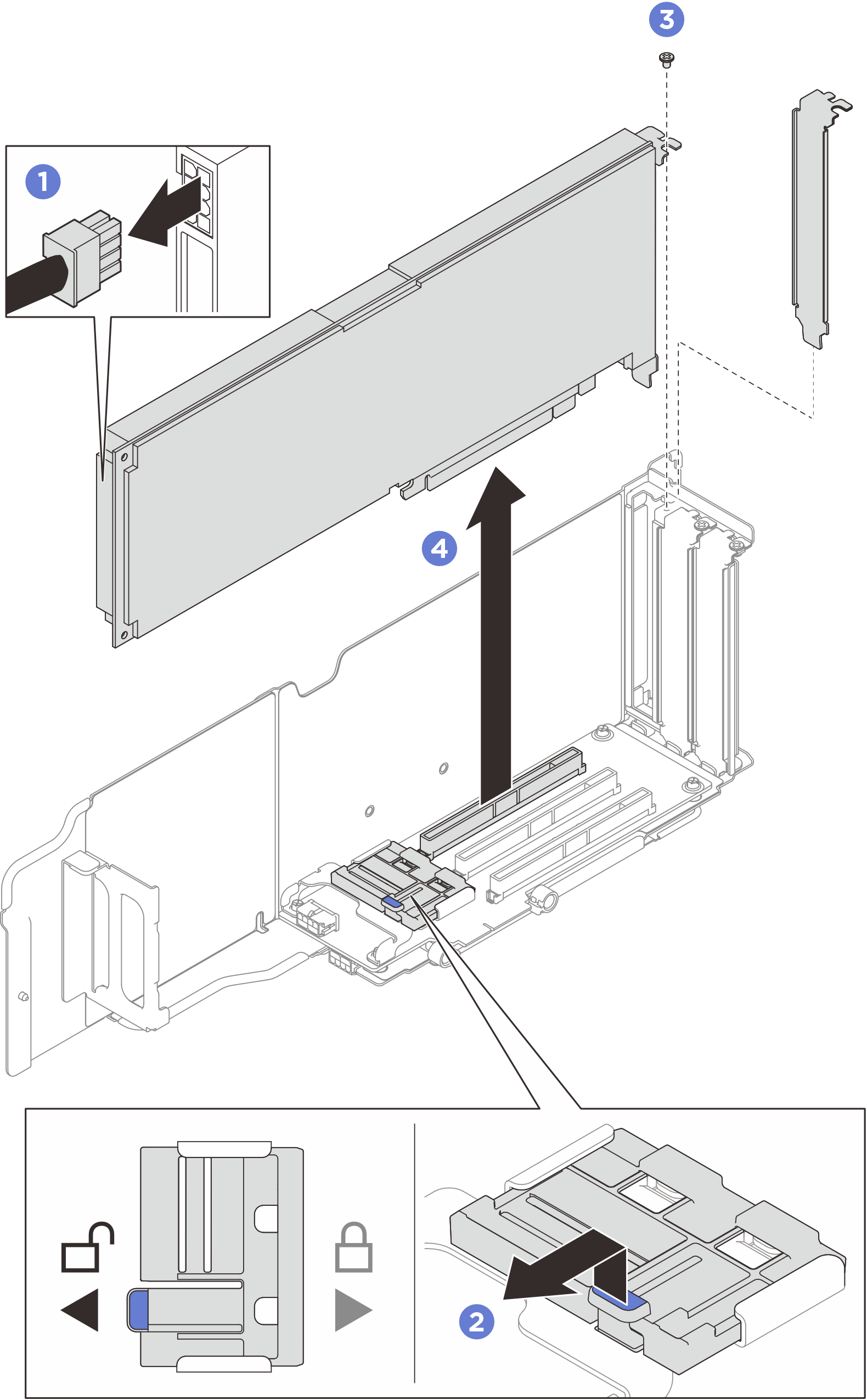

Возьмите адаптер графического процессора за края и аккуратно извлеките его из гнезда PCIe.Рис. 1. Снятие адаптера графического процессора одинарной ширины
После завершения
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Демонстрационное видео
Удаление адаптера графического процессора двойной ширины
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Снимите плату-адаптер Riser PCIe, на которой установлен адаптер графического процессора двойной ширины. См. раздел Снятие платы-адаптера Riser PCIe.
- Снимите адаптер графического процессора двойной ширины.
- При необходимости отключите кабель питания от адаптера графического процессора и платы-адаптера Riser.
- Аккуратно поднимите фиксатор PCIe на плате-адаптере Riser и переведите его в положение разблокировки.
- Отверните два винта, которыми адаптер графического процессора крепится к плате-адаптеру Riser PCIe.

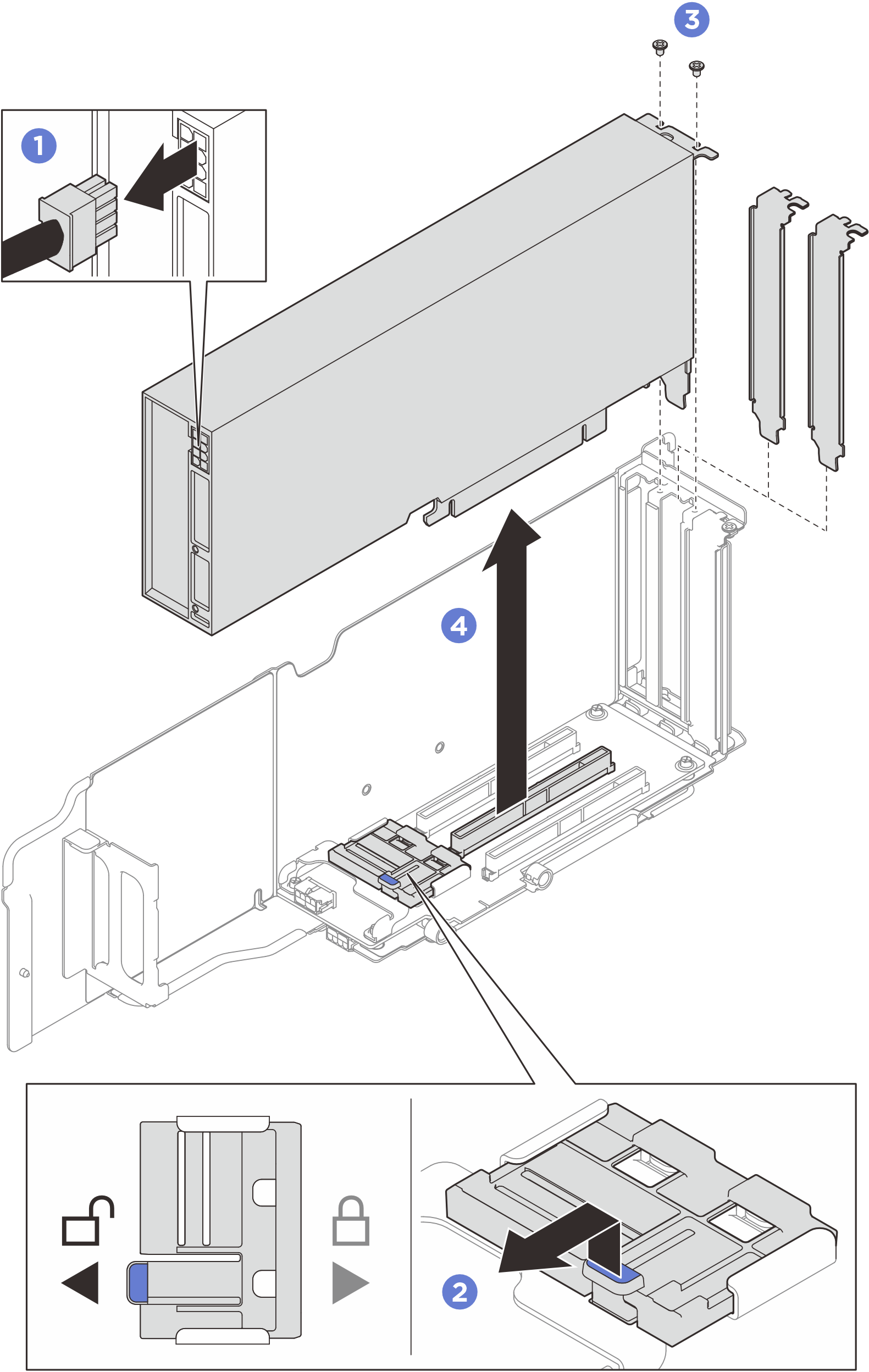

- Возьмите адаптер графического процессора за края и аккуратно извлеките его из гнезда PCIe.Рис. 2. Снятие адаптера графического процессора двойной ширины
После завершения
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Демонстрационное видео
