Установка адаптера графического процессора
Следуйте инструкциям в этом разделе, чтобы установить адаптер графического процессора.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
В зависимости от конфигурации выполните соответствующие процедуры для установки адаптера графического процессора одинарной или двойной ширины.
Установка адаптера графического процессора одинарной ширины
Процедура
Совместите адаптер графического процессора с гнездом на плате-адаптере Riser. Затем аккуратно нажмите на адаптер, чтобы он плотно вошел в гнездо.
Аккуратно поднимите фиксатор PCIe на плате-адаптере Riser и переведите его в положение блокировки.
Затяните винт, которым адаптер графического процессора крепится к плате-адаптеру Riser PCIe.

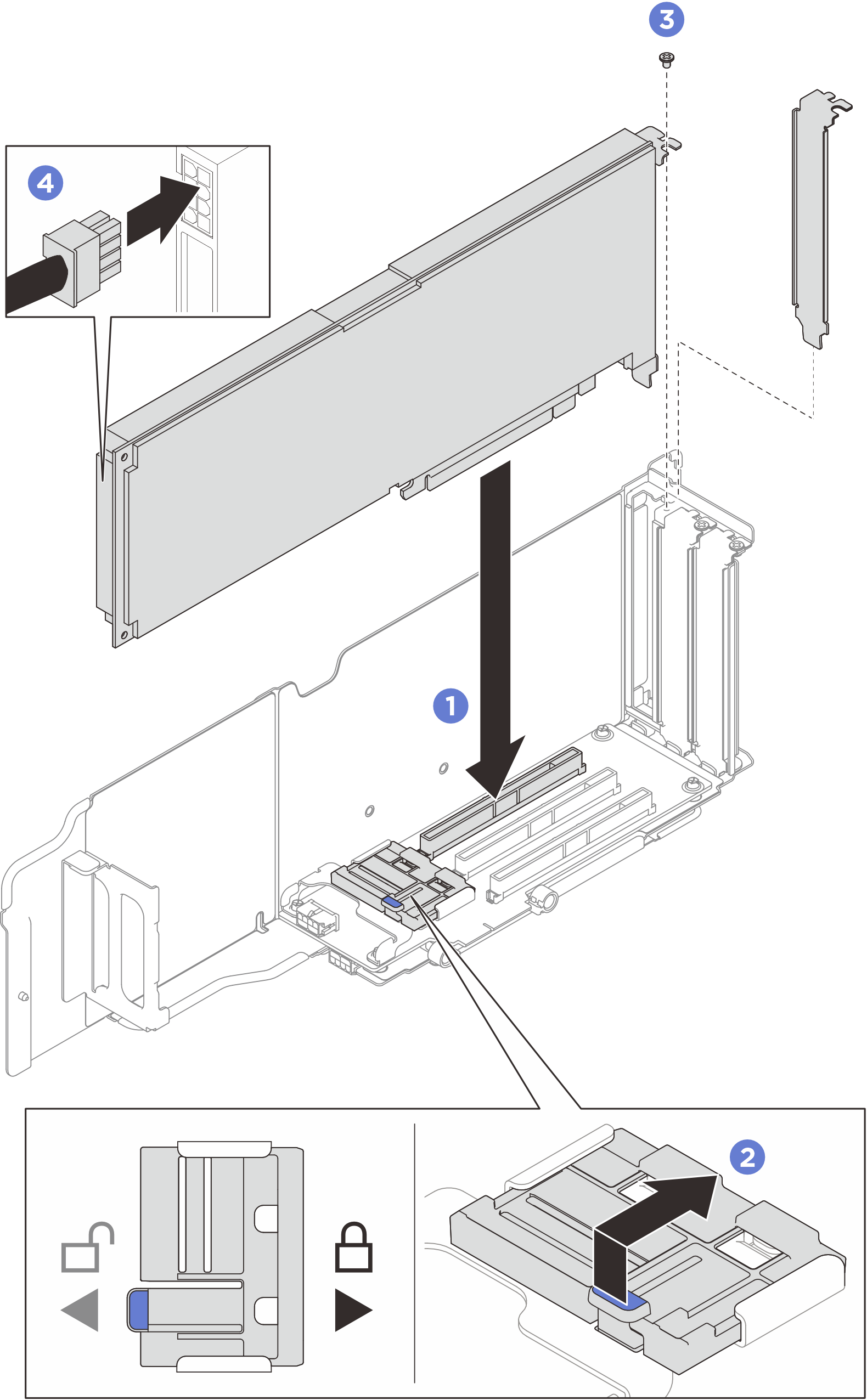

Подключите кабель питания к адаптеру графического процессора и плате-адаптеру Riser PCIe.Рис. 1. Установка адаптера графического процессора одинарной ширины
После завершения
- Установите на место плату-адаптер Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
Демонстрационное видео
Установка адаптера графического процессора двойной ширины
Процедура
- Совместите адаптер графического процессора с гнездом на плате-адаптере Riser PCIe. Затем аккуратно нажмите на адаптер, чтобы он плотно вошел в гнездо.
- Аккуратно поднимите фиксатор PCIe на плате-адаптере Riser PCIe и переведите его в положение блокировки.
- Заверните два винта, которыми адаптер графического процессора крепится к плате-адаптеру Riser PCIe.

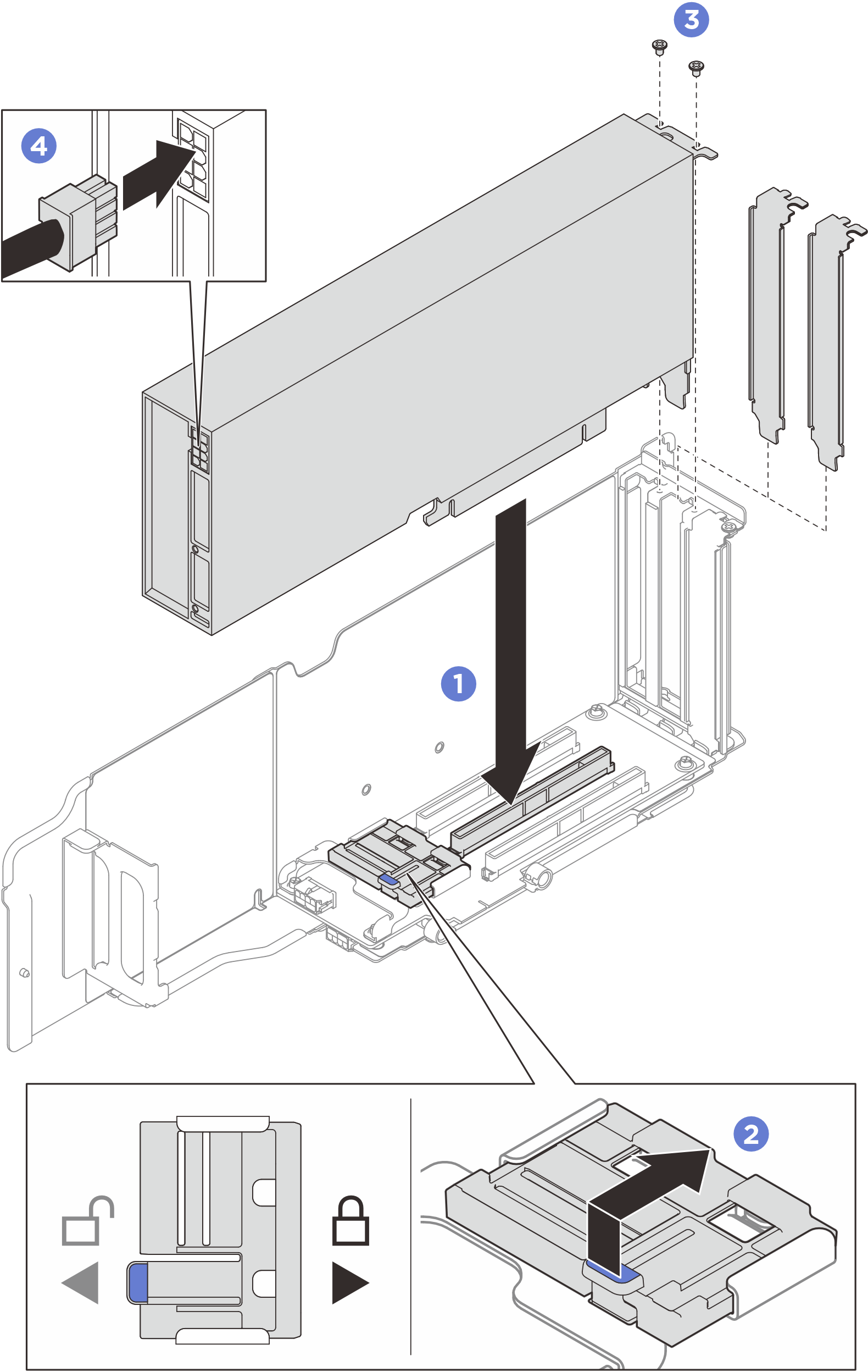

- Подключите кабель питания к адаптеру графического процессора и плате-адаптеру Riser PCIe.Рис. 2. Установка адаптера графического процессора двойной ширины
После завершения
- Установите на место плату-адаптер Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
Демонстрационное видео
