Installation d'un adaptateur GPU
Suivez les instructions de cette section pour installer l’adaptateur GPU.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
En fonction de la configuration, il convient de suivre les procédures appropriées pour installer un adaptateur GPU à largeur simple ou double.
Installation d’un adaptateur GPU simple largeur
Procédure
Alignez l’adaptateur GPU sur l’emplacement situé sur la carte mezzanine. Ensuite, appuyez avec précaution sur l’adaptateur GPU dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
Soulevez délicatement le dispositif de retenue PCIe sur la carte mezzanine et faites-le coulisser en position verrouillée.
Serrez la vis qui fixe l’adaptateur GPU à la carte mezzanine PCIe.

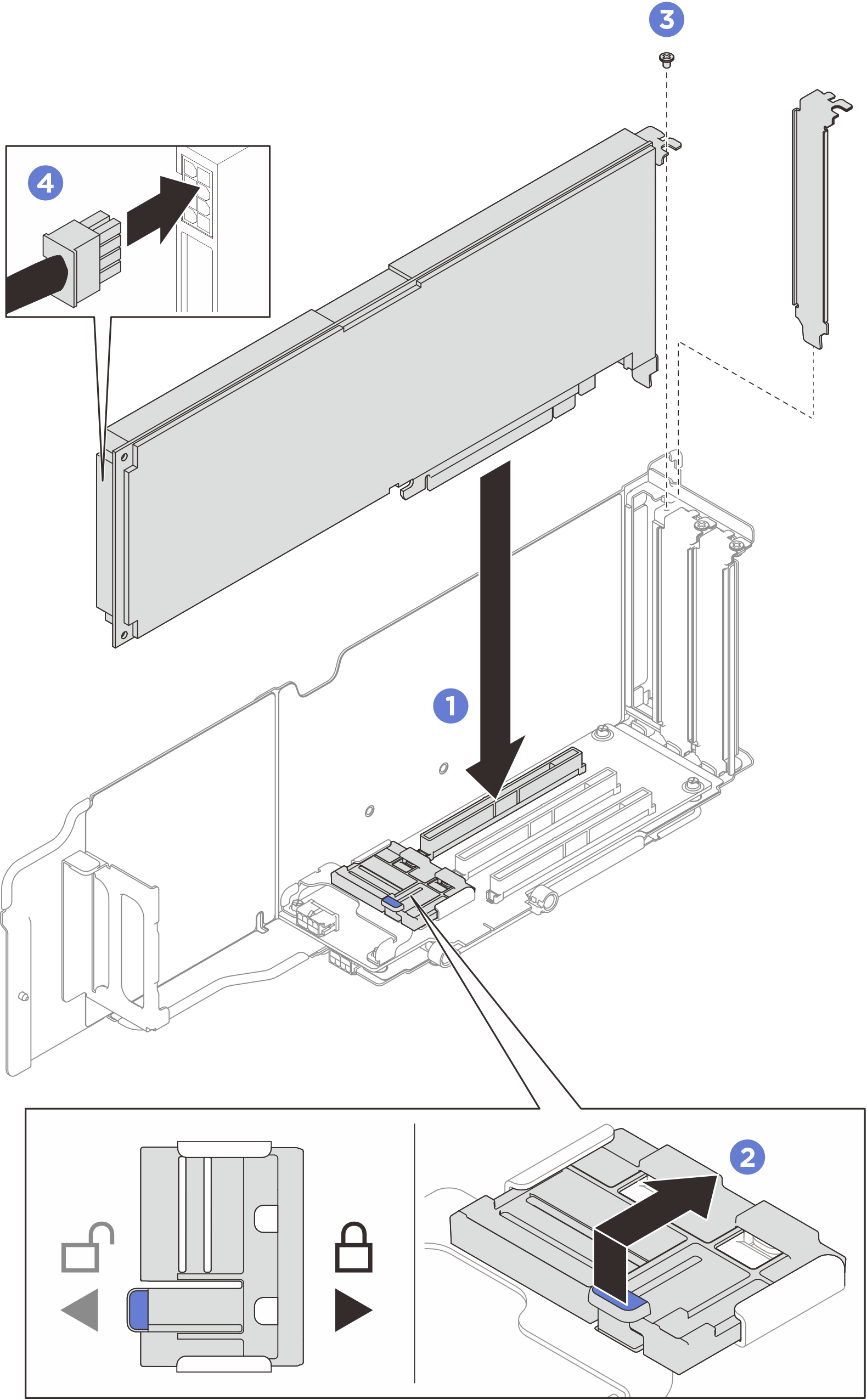

Connectez le câble d’alimentation à l’adaptateur GPU et à la carte mezzanine.Figure 1. Installation d’un adaptateur GPU simple largeur
Après avoir terminé
- Réinstallez la carte mezzanine PCIe. Voir Installation d’une carte mezzanine PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
Installation d’un adaptateur GPU double largeur
Procédure
- Alignez l’adaptateur GPU sur l’emplacement situé sur la carte mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur GPU dans l’emplacement jusqu’à ce qu’il soit solidement fixé.
- Soulevez délicatement le dispositif de retenue PCIe sur la carte mezzanine PCIe et faites-le coulisser en position verrouillée.
- Serrez les deux vis qui fixent l’adaptateur GPU à la carte mezzanine PCIe.

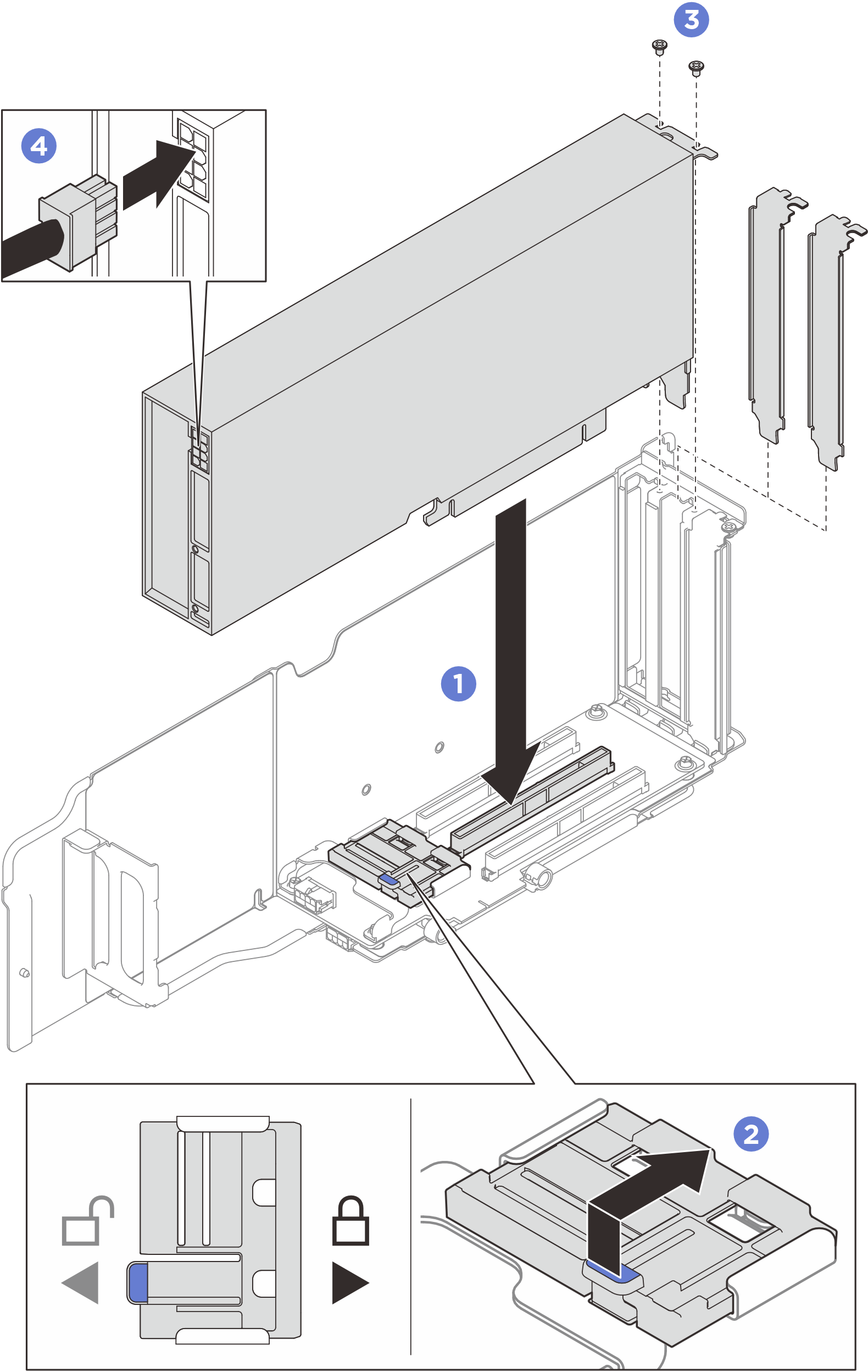

- Connectez le câble d’alimentation à l’adaptateur GPU et à la carte mezzanine.Figure 2. Installation d’un adaptateur GPU double largeur
Après avoir terminé
- Réinstallez la carte mezzanine PCIe. Voir Installation d’une carte mezzanine PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
