Instalar o adaptador de GPU
Siga as instruções nesta seção para instalar um adaptador GPU.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Dependendo da configuração, siga os procedimentos correspondentes para instalar um adaptador de GPU de largura única ou dupla.
Instalar um adaptador de GPU de largura única
Procedimento
Alinhe o adaptador de GPU com o slot na placa riser. Em seguida, pressione com cuidado o adaptador de GPU diretamente no slot até que ele esteja preso com firmeza.
Levante com cuidado o retentor PCIe na placa riser e deslize-o para a posição travada.
Aperte o parafuso que prende o adaptador de GPU na placa riser PCIe.

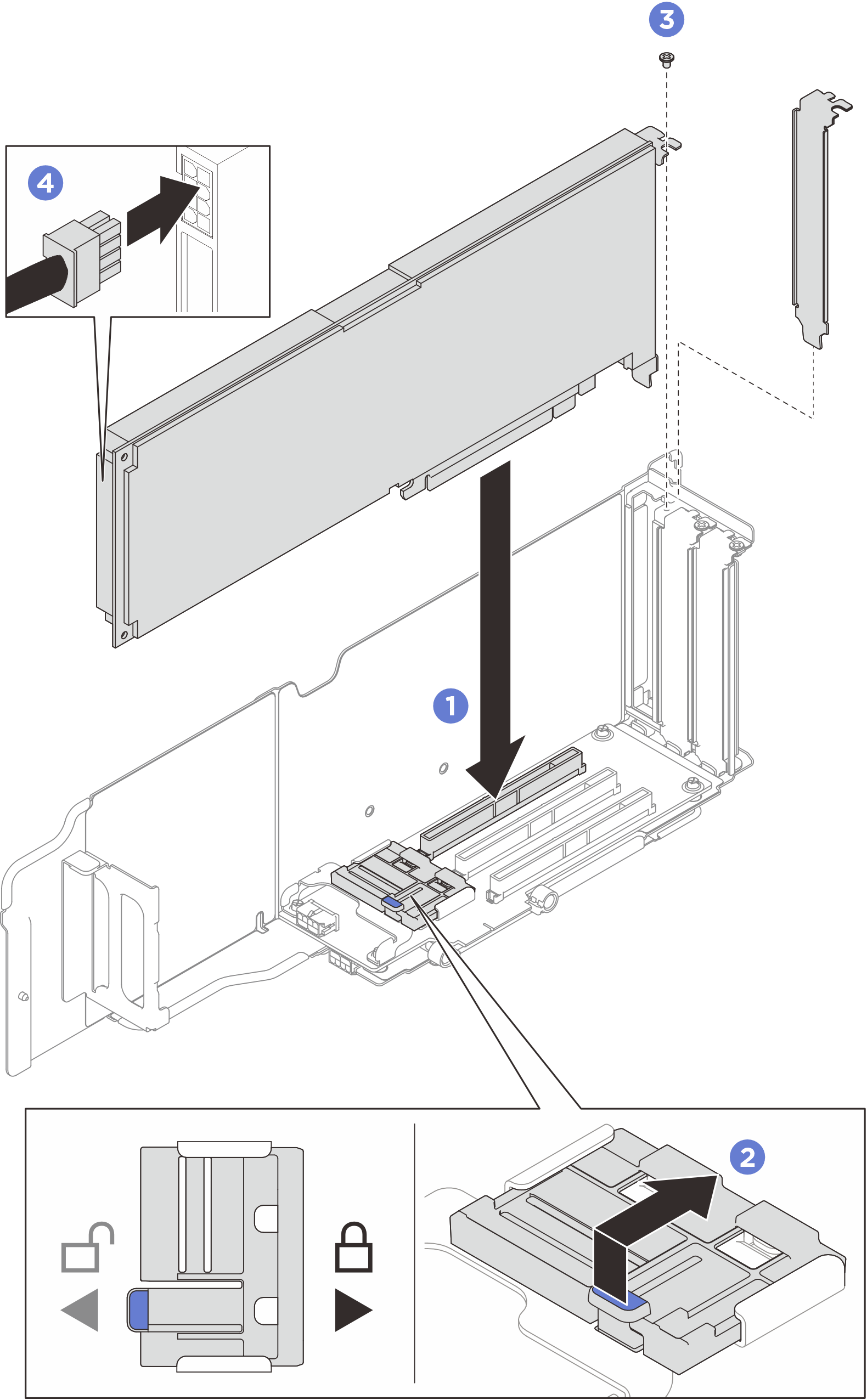

Conecte o cabo de alimentação ao adaptador de GPU e à placa riser.Figura 1. Instalação do adaptador de GPU de largura única
Depois de concluir
- Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
Instalar um adaptador de GPU de largura dupla
Procedimento
- Alinhe o adaptador de GPU com o slot na placa riser PCIe. Em seguida, pressione com cuidado o adaptador de GPU diretamente no slot até que ele esteja preso com firmeza.
- Levante com cuidado o retentor PCIe na placa riser PCIe e deslize-o para a posição travada.
- Aperte os dois parafusos que prendem o adaptador de GPU na placa riser PCIe.

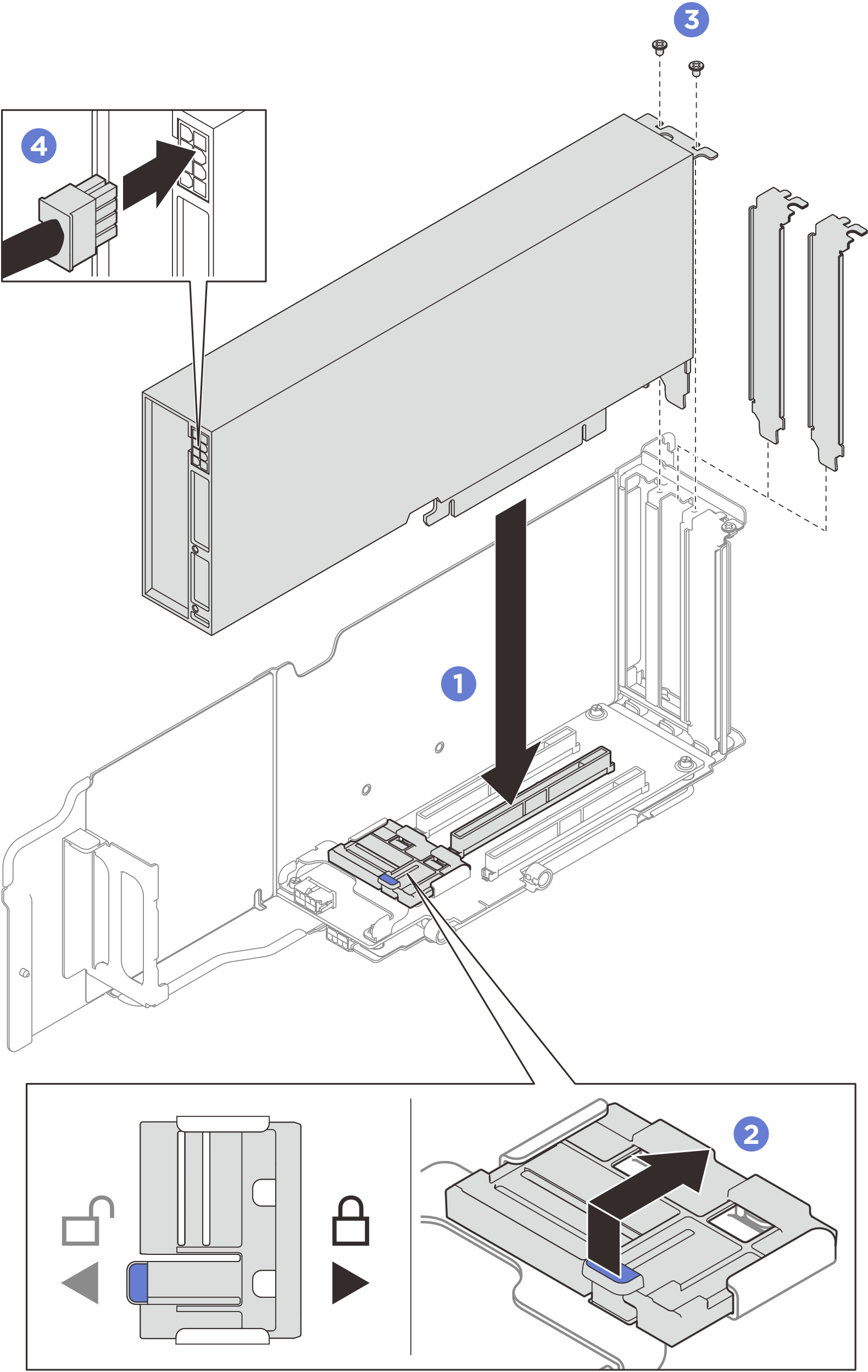

- Conecte o cabo de alimentação ao adaptador de GPU e à placa riser.Figura 2. Instalação do adaptador de GPU de largura dupla
Depois de concluir
- Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
