GPU-Adapter installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um einen GPU-Adapter zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Gehen Sie je nach Konfiguration entsprechend dem passenden Verfahren vor, um einen GPU-Adapter mit einfacher oder doppelter Breite zu installieren.
GPU-Adapter mit einfacher Breite installieren
Vorgehensweise
Richten Sie den GPU-Adapter am Steckplatz auf der Adapterkarte aus. Drücken Sie dann den GPU-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
Heben Sie die PCIe-Halterung vorsichtig von der Adapterkarte ab und schieben Sie sie in die gesperrte Position.
Ziehen Sie die Schraube fest, mit der der GPU-Adapter an der PCIe-Adapterkarte befestigt ist.

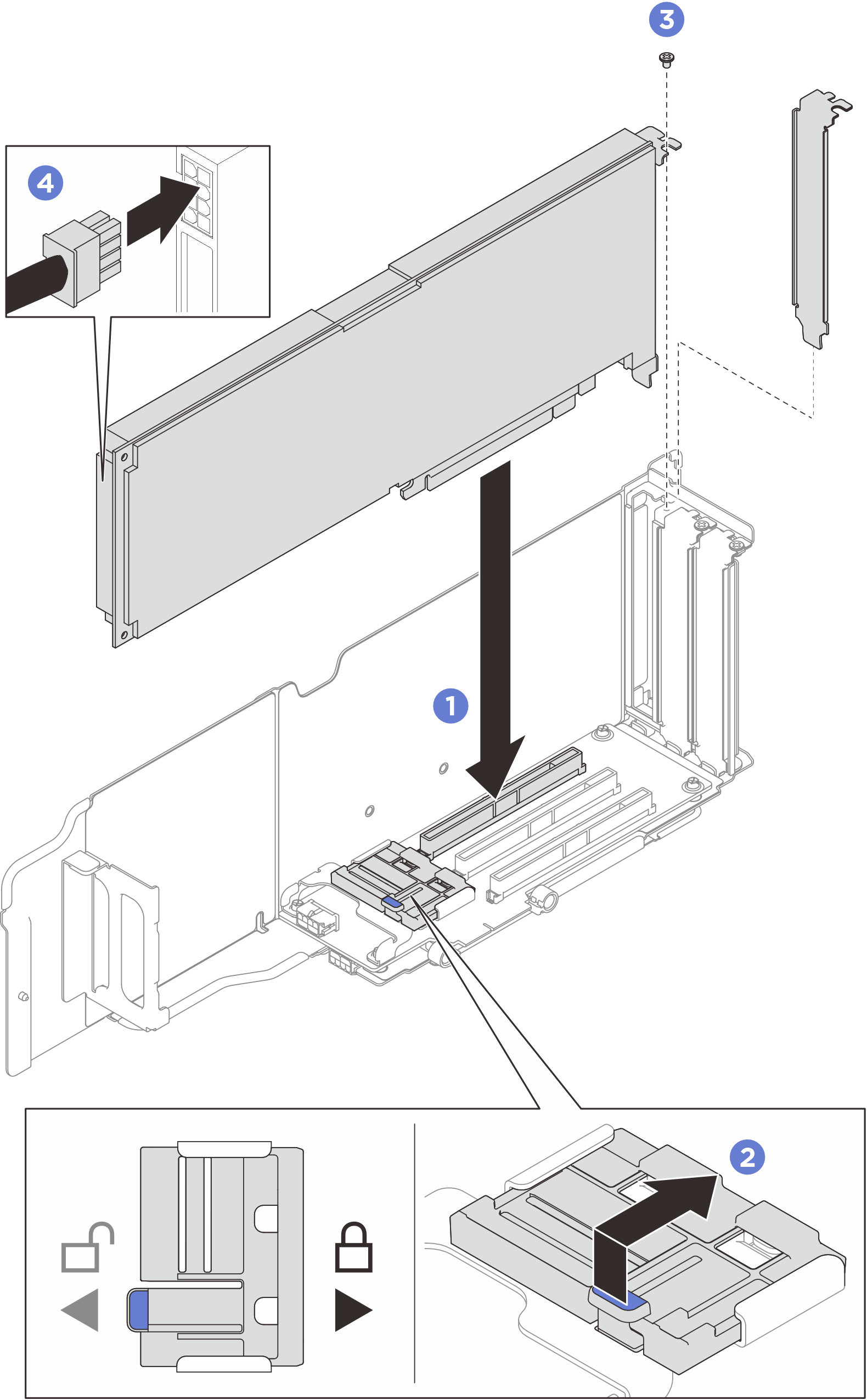

Schließen Sie das Netzkabel an den GPU-Adapter und den PCIe-Adapterkarte an.Abbildung 1. Installation eines GPU-Adapters mit einfacher Breite
Nach dieser Aufgabe
- Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
GPU-Adapter mit doppelter Breite installieren
Vorgehensweise
- Richten Sie den GPU-Adapter am Steckplatz auf der PCIe-Adapterkarte aus. Drücken Sie dann den GPU-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt.
- Heben Sie die PCIe-Halterung vorsichtig von der PCIe-Adapterkarte ab und schieben Sie sie in die gesperrte Position.
- Ziehen Sie die beiden Schrauben fest, mit denen der GPU-Adapter an der PCIe-Adapterkarte befestigt ist.

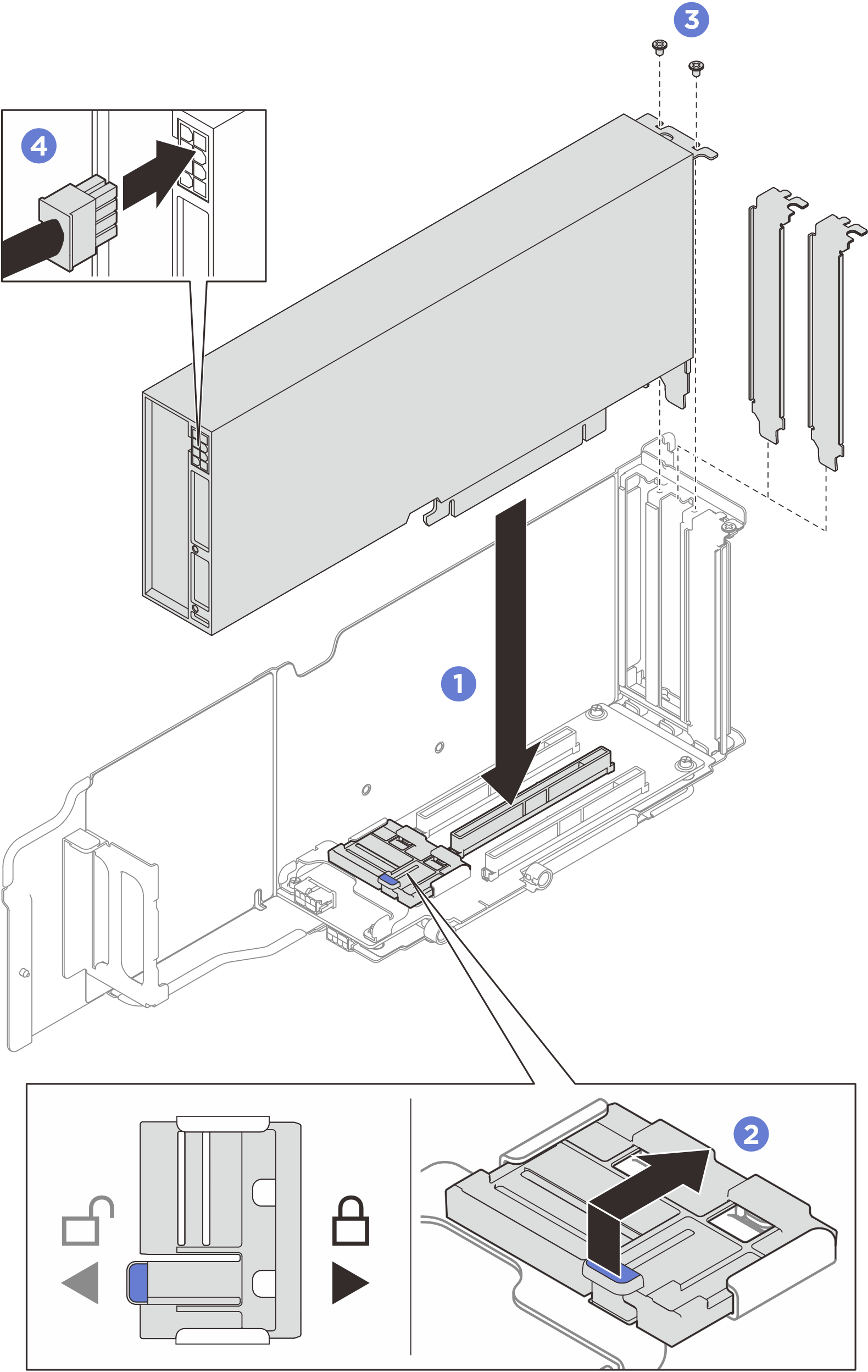

- Schließen Sie das Netzkabel an den GPU-Adapter und den PCIe-Adapterkarte an.Abbildung 2. Installation eines GPU-Adapters mit doppelter Breite
Nach dieser Aufgabe
- Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
