GPU アダプターの取り付け
GPU アダプターを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
構成に応じて、対応する手順に従ってシングル・ワイドまたはダブル・ワイド GPU アダプターを取り付けます。
シングル・ワイド GPU アダプターの取り付け
手順
GPU アダプターをライザー・カード上のスロットと合わせて挿入します。次に、GPU アダプターを完全に装着されるまでスロットにまっすぐ慎重に押し込みます。
ライザー・カードの PCIe 保持具をゆっくり持ち上げ、ロック位置までスライドさせます。
ねじを締めて GPU アダプターを PCIe ライザーに固定します。

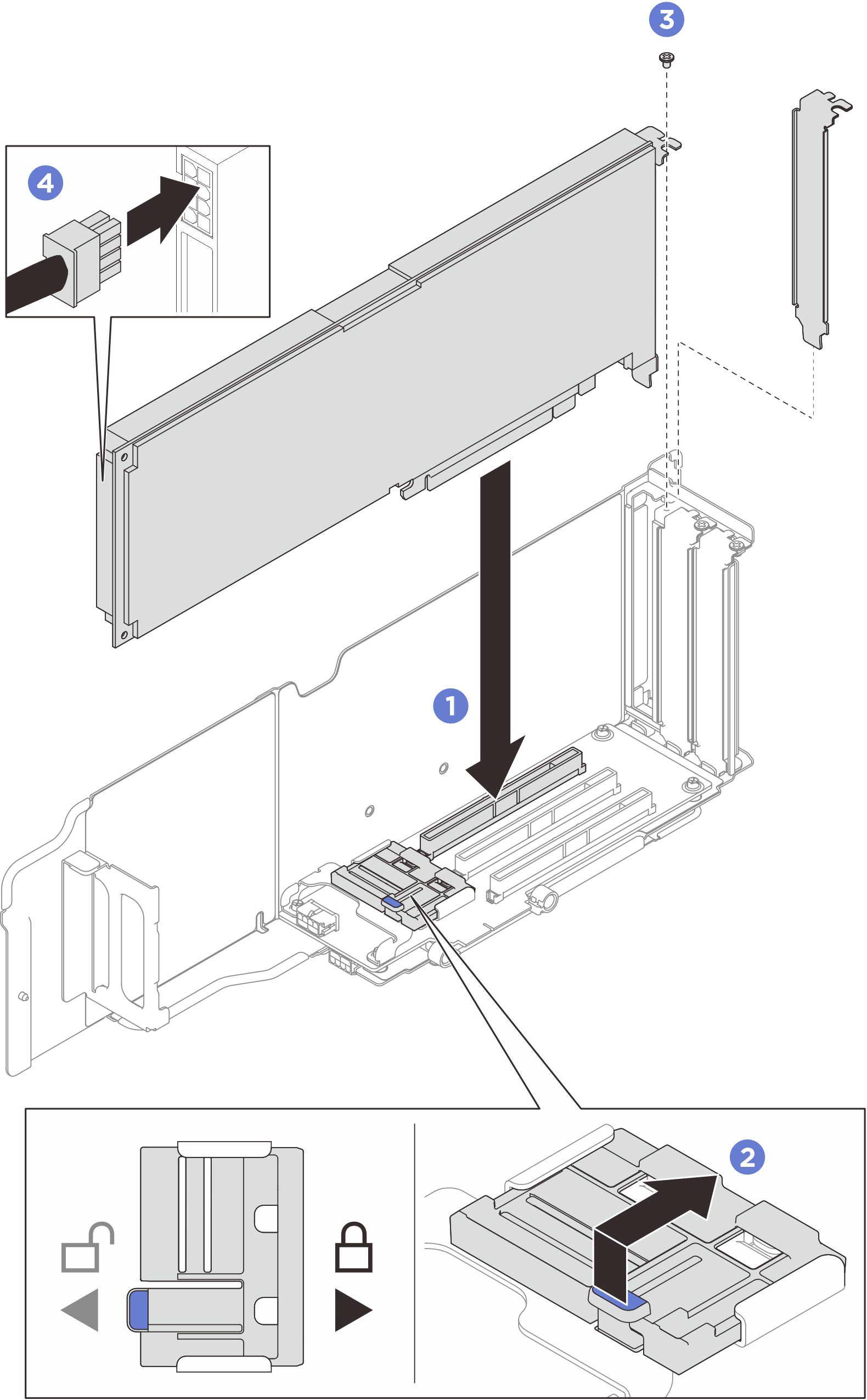

電源ケーブルを GPU アダプターとライザー・カードに接続します。図 1. シングル・ワイド GPU アダプターの取り付け
完了したら
- PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
- 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
- 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
デモ・ビデオ
ダブル・ワイド GPU アダプターの取り付け
手順
- GPU アダプターを PCIe ライザー・カード上のスロットと合わせて挿入します。次に、GPU アダプターを完全に装着されるまでスロットにまっすぐ慎重に押し込みます。
- PCIe ライザー・カードの PCIe 保持具をゆっくり持ち上げ、ロック位置までスライドさせます。
- 2 本のねじを締めて GPU アダプターを PCIe ライザーに固定します。

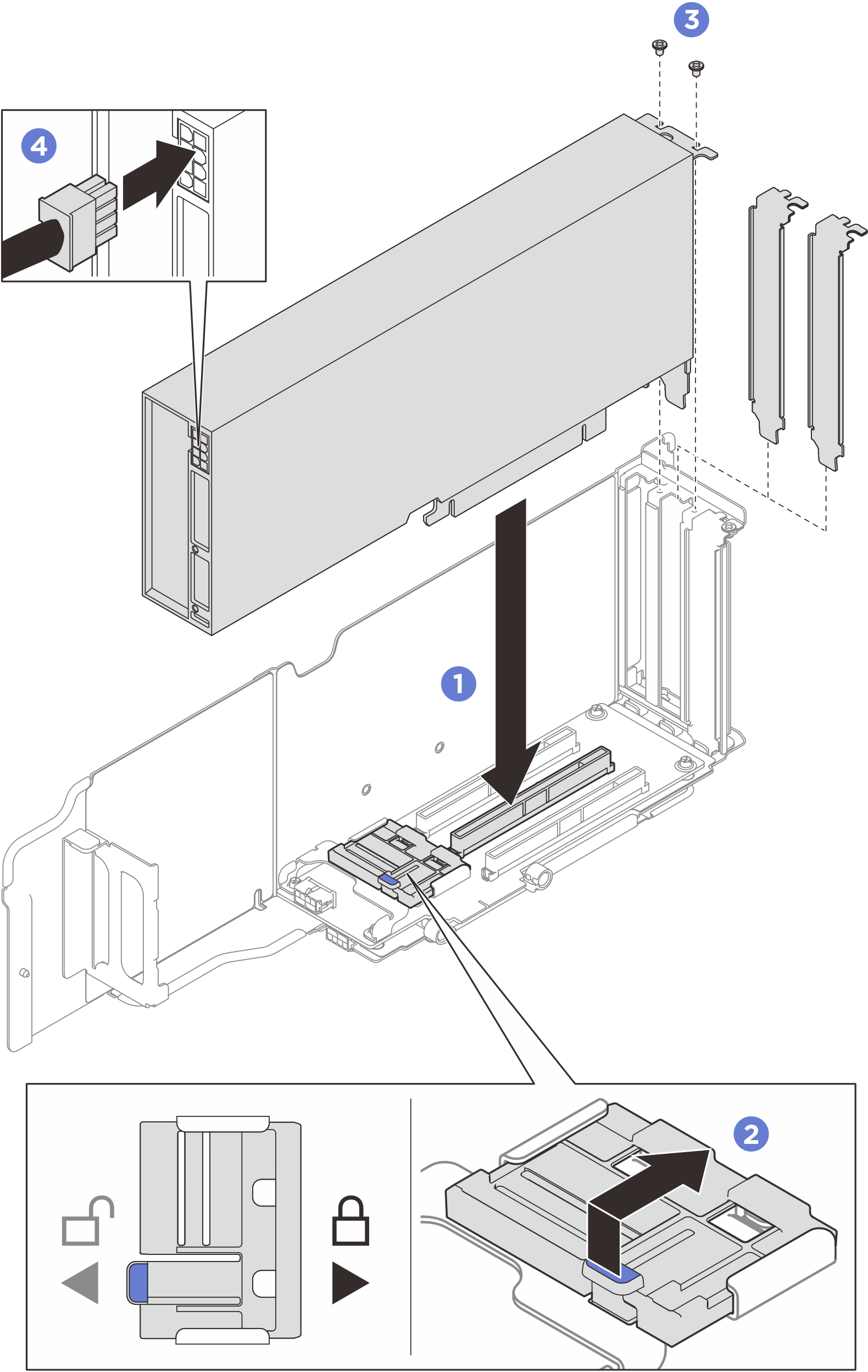

- 電源ケーブルを GPU アダプターとライザー・カードに接続します。図 2. ダブル・ワイド GPU アダプターの取り付け
完了したら
- PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
- 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
- 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
デモ・ビデオ
