Instalación de un adaptador GPU
Siga las instrucciones que aparecen en esta sección para instalar un adaptador de GPU.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
En función de la configuración, siga los procedimientos correspondientes para instalar un adaptador de GPU de ancho único o de ancho doble.
Instale un adaptador de GPU de ancho único
Procedimiento
Alinee el adaptador de GPU con la ranura en la tarjeta de expansión, presione con cuidado el adaptador de GPU directamente en la ranura hasta que esté colocado firmemente.
Levante con cuidado el elemento de sujeción de PCIe en la tarjeta de expansión y deslícelo hasta la posición de bloqueo.
Apriete el tornillo que fija el adaptador de GPU a la tarjeta de expansión PCIe.

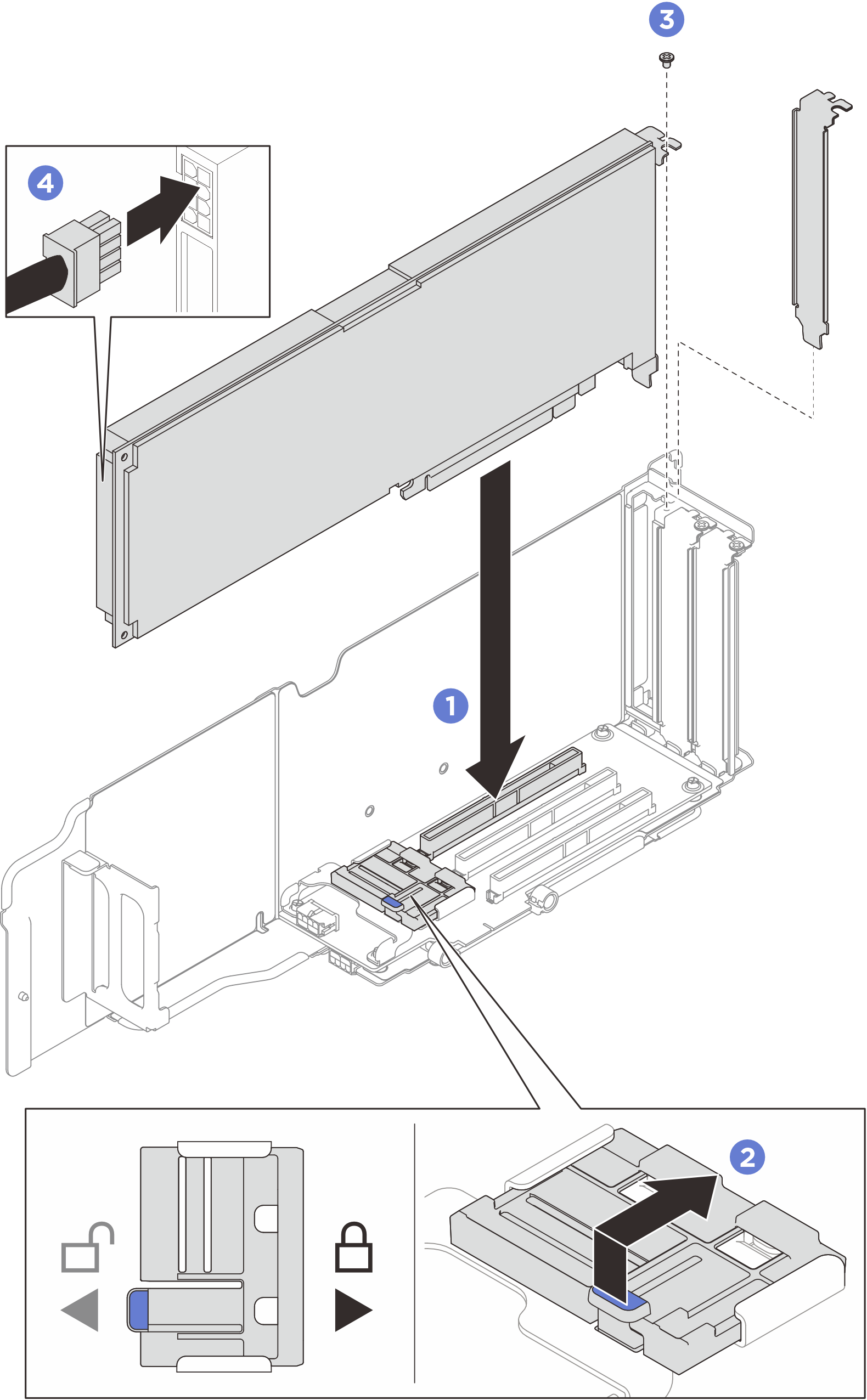

Conecte el cable de alimentación al adaptador GPU y a la tarjeta de expansión.Figura 1. Instalación de un adaptador de GPU de ancho único
Después de finalizar
- Reinstale la tarjeta de expansión de PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
Instalación de un adaptador de GPU de ancho doble
Procedimiento
- Alinee el adaptador de GPU con la ranura en la tarjeta de expansión PCIe, presione con cuidado el adaptador de GPU directamente en la ranura hasta que esté colocado firmemente.
- Levante con cuidado el elemento de sujeción de PCIe en la tarjeta de expansión PCIe y deslícelo hasta la posición de bloqueo.
- Apriete los dos tornillos que fijan el adaptador de GPU a la tarjeta de expansión PCIe.

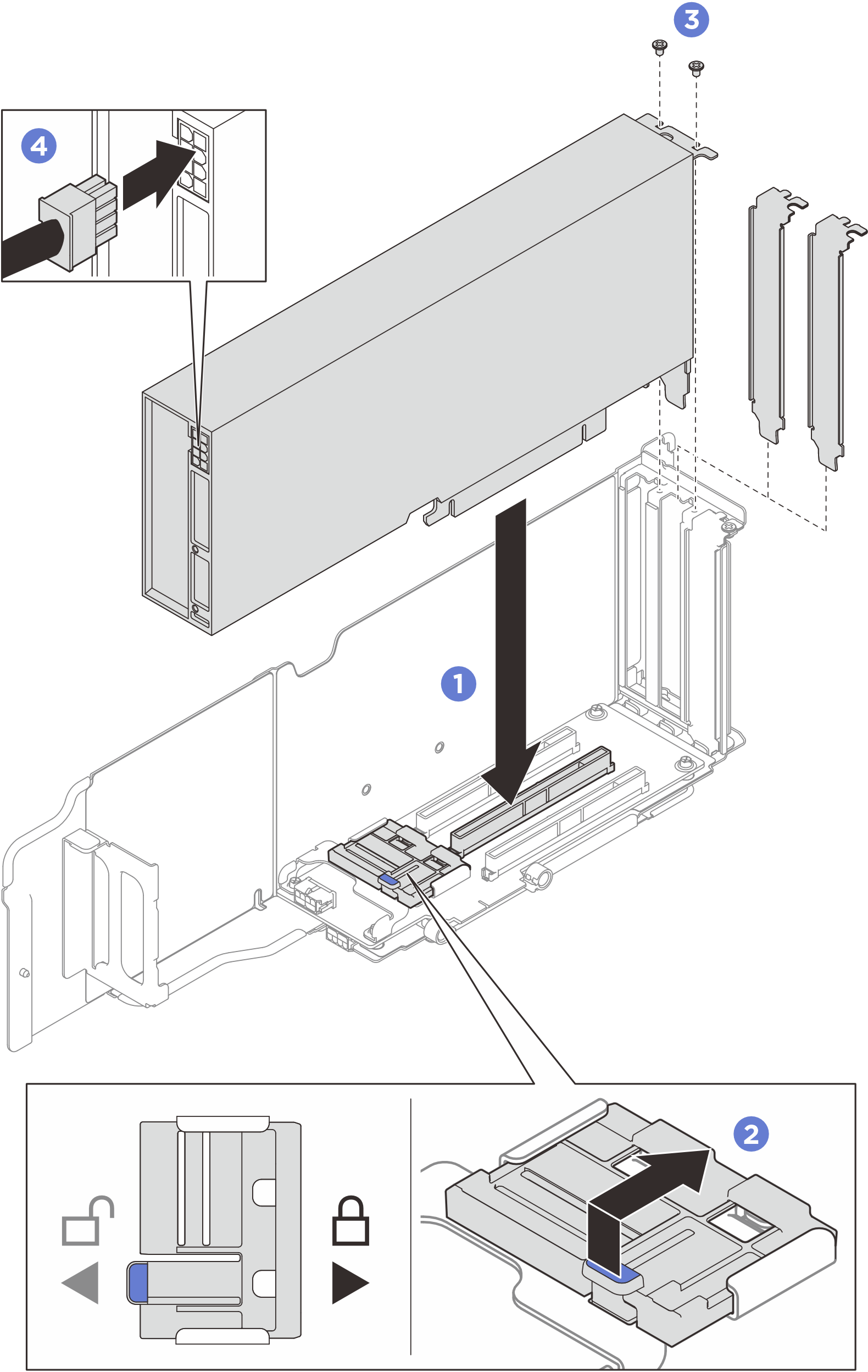

- Conecte el cable de alimentación al adaptador GPU y a la tarjeta de expansión.Figura 2. Instalación de un adaptador de GPU de ancho doble
Después de finalizar
- Reinstale la tarjeta de expansión de PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Video de demostración
