GPU 어댑터 설치
이 섹션의 지침에 따라 GPU 어댑터를 설치하십시오.
이 작업 정보
주의
구성에 따라서 해당 절차에 따라 싱글 와이드 또는 더블 와이드 GPU 어댑터를 설치하십시오.
싱글 와이드 GPU 어댑터 설치
절차
GPU 어댑터를 라이저 카드의 슬롯에 맞춘 다음, GPU 어댑터를 단단히 장착될 때까지 조심스럽게 눌러 슬롯에 똑바로 끼우십시오.
라이저 카드의 PCIe 고정장치를 조심스럽게 들어 올려 잠금 위치로 미십시오.
GPU 어댑터를 PCIe 라이저에 고정하는 나사를 조이십시오.

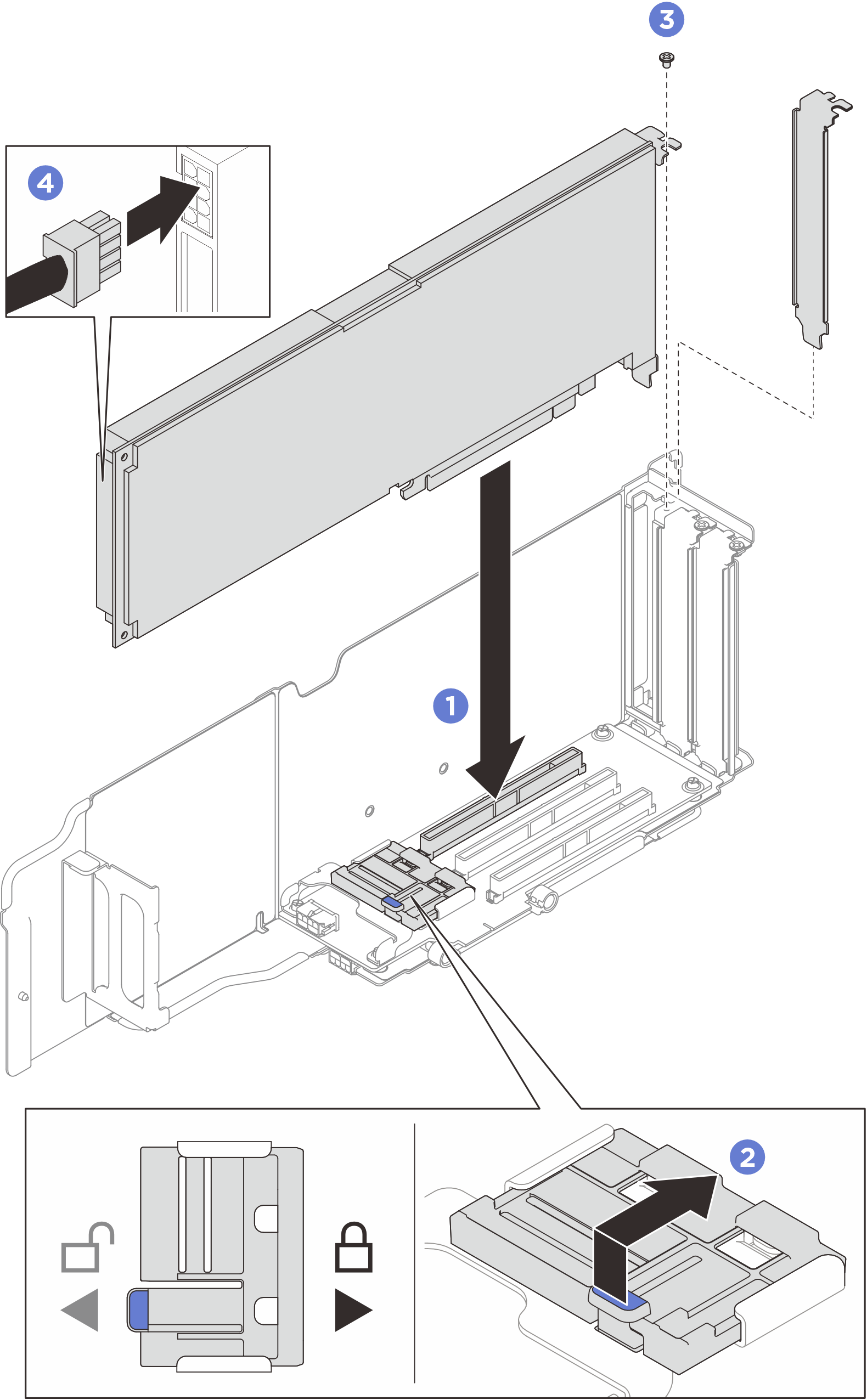

전원 케이블을 GPU 어댑터와 라이저 카드에 연결하십시오.그림 1. 싱글 와이드 GPU 어댑터 설치
완료한 후
- PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
- 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
- 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
데모 비디오
더블 와이드 GPU 어댑터 설치
절차
- GPU 어댑터를 PCIe 라이저 카드의 슬롯에 맞춘 다음, GPU 어댑터를 단단히 장착될 때까지 조심스럽게 눌러 슬롯에 똑바로 끼우십시오.
- PCIe 라이저 카드의 PCIe 고정장치를 조심스럽게 들어 올려 잠금 위치로 미십시오.
- GPU 어댑터를 PCIe 라이저에 고정하는 나사 2개를 조이십시오.

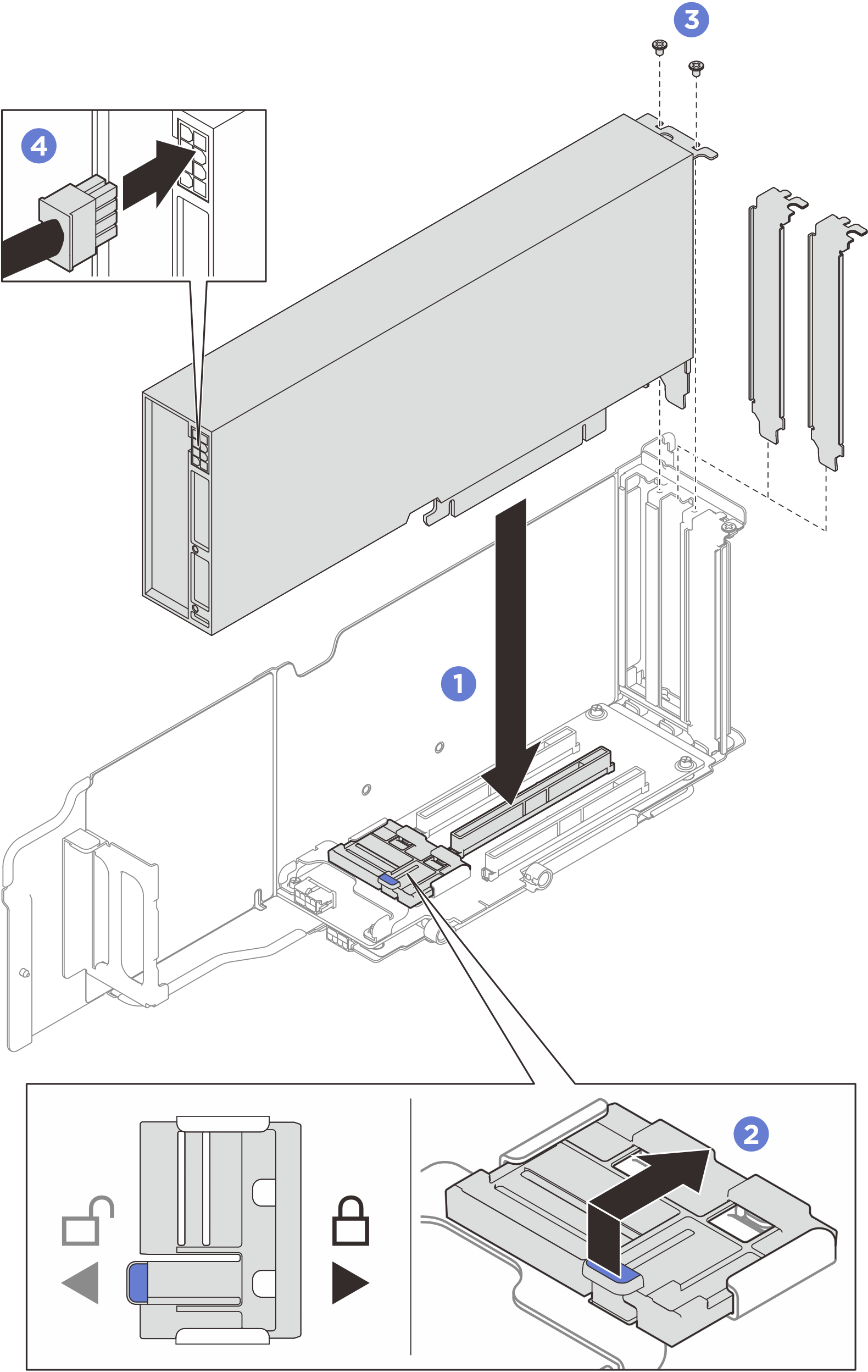

- 전원 케이블을 GPU 어댑터와 라이저 카드에 연결하십시오.그림 2. 더블 와이드 GPU 어댑터 설치
완료한 후
- PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
- 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
- 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
데모 비디오
