Installazione di un adattatore GPU
Seguire le istruzioni riportate in questa sezione per installare un adattatore GPU.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
A seconda della configurazione, attenersi alle procedure corrispondenti per installare un adattatore GPU single-wide o double-wide.
Installazione di un adattatore GPU single-wide
Procedura
Allineare l'adattatore GPU allo slot sulla scheda verticale; spingere quindi con cautela l'adattatore GPU nello slot finché non è bloccato saldamente in posizione.
Sollevare delicatamente il fermo PCIe sulla scheda verticale e farlo scorrere nella posizione di blocco.
Serrare la vite che fissa l'adattatore GPU alla scheda verticale PCIe.

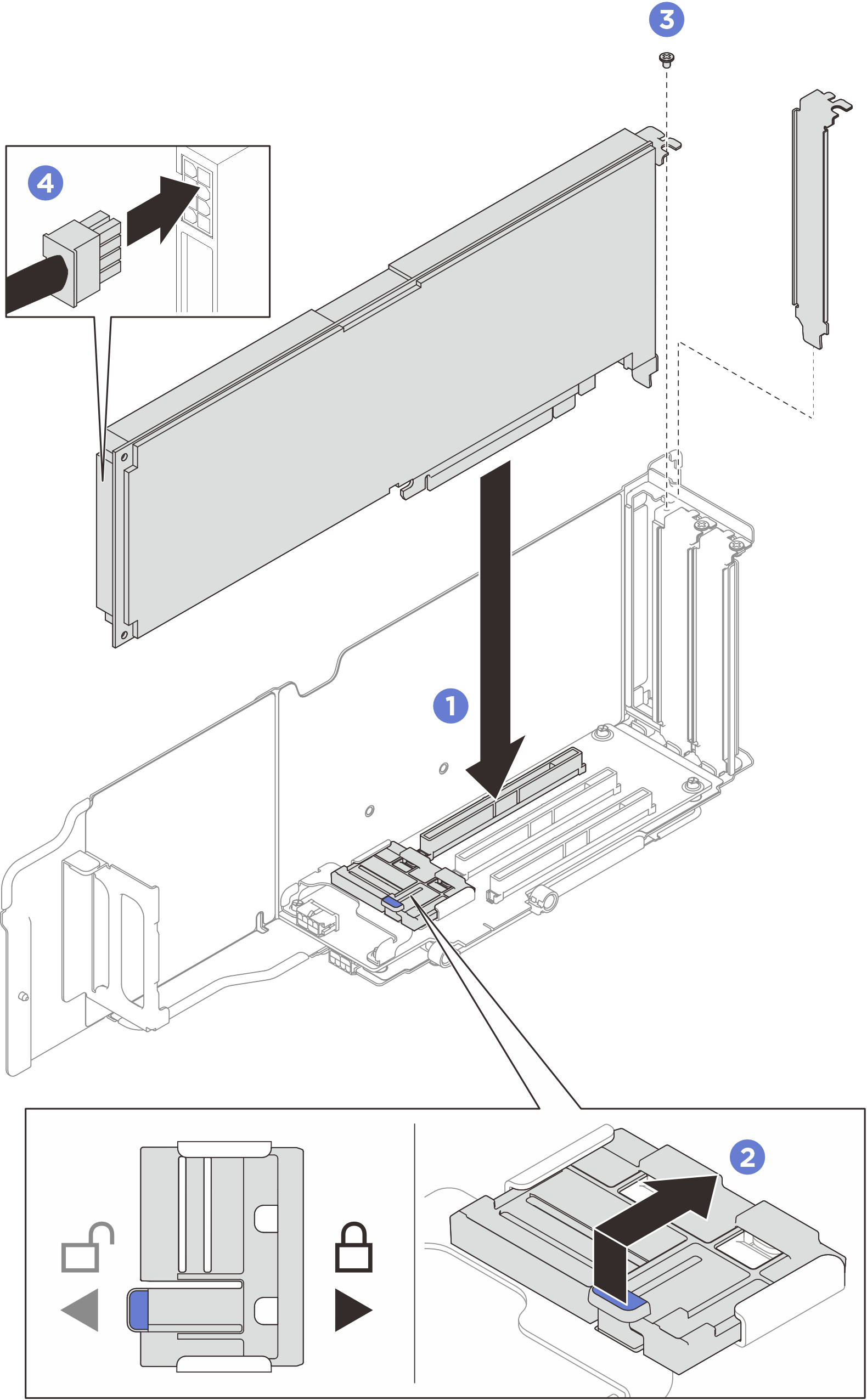

Collegare il cavo di alimentazione all'adattatore GPU e alla scheda verticale.Figura 1. Installazione di un adattatore GPU single-wide
Dopo aver terminato
- Reinstallare la scheda verticale PCIe. Vedere Installazione di una scheda verticale PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
Installazione di un adattatore GPU double-wide
Procedura
- Allineare l'adattatore GPU allo slot sulla scheda verticale PCIe; spingere quindi con cautela l'adattatore GPU nello slot finché non è bloccato saldamente in posizione.
- Sollevare delicatamente il fermo PCIe sulla scheda verticale PCIe e farlo scorrere nella posizione di blocco.
- Serrare le due viti che fissano l'adattatore GPU alla scheda verticale PCIe.

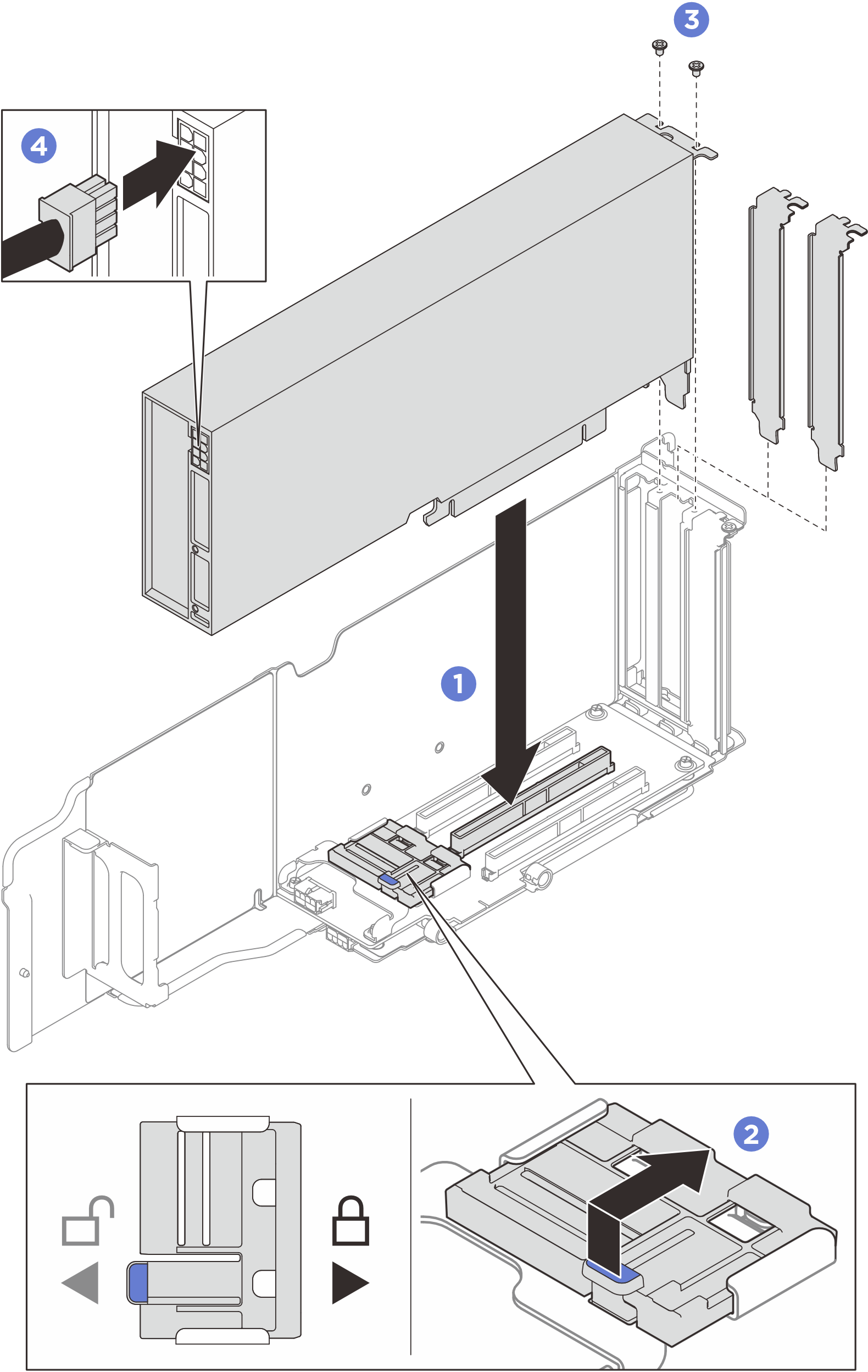

- Collegare il cavo di alimentazione all'adattatore GPU e alla scheda verticale.Figura 2. Installazione dell'adattatore GPU double-wide
Dopo aver terminato
- Reinstallare la scheda verticale PCIe. Vedere Installazione di una scheda verticale PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
