卸下 PCIe 擴充卡和匣

請依照本節中的指示卸下 PCIe 擴充卡和匣。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從滑軌卸下伺服器。

註
如需不同類型擴充卡的詳細資料，請參閱背面圖。
視您的配置而定，遵循下面對應的程序進行正確的卸下程序。

從雙插槽 FH 擴充卡卸下 PCIe 擴充卡和匣​

程序

  1. 為作業做好準備。
    1. 卸下前方上蓋。請參閱卸下前方上蓋。
    2. 卸下後方上蓋。請參閱卸下後方上蓋。
    3. 卸下橫槓。請參閱卸下橫槓。
    4. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
    5. 卸下所有 PCIe 配接卡。請參閱卸下 PCIe 配接卡。
  2. 卸下固定 PCIe 擴充卡的五顆螺絲；然後，從 PCIe 擴充卡匣卸下 PCIe 擴充卡。
    圖 1. 從擴充卡卸下 PCIe 擴充卡

    Removing PCIe riser card from riser

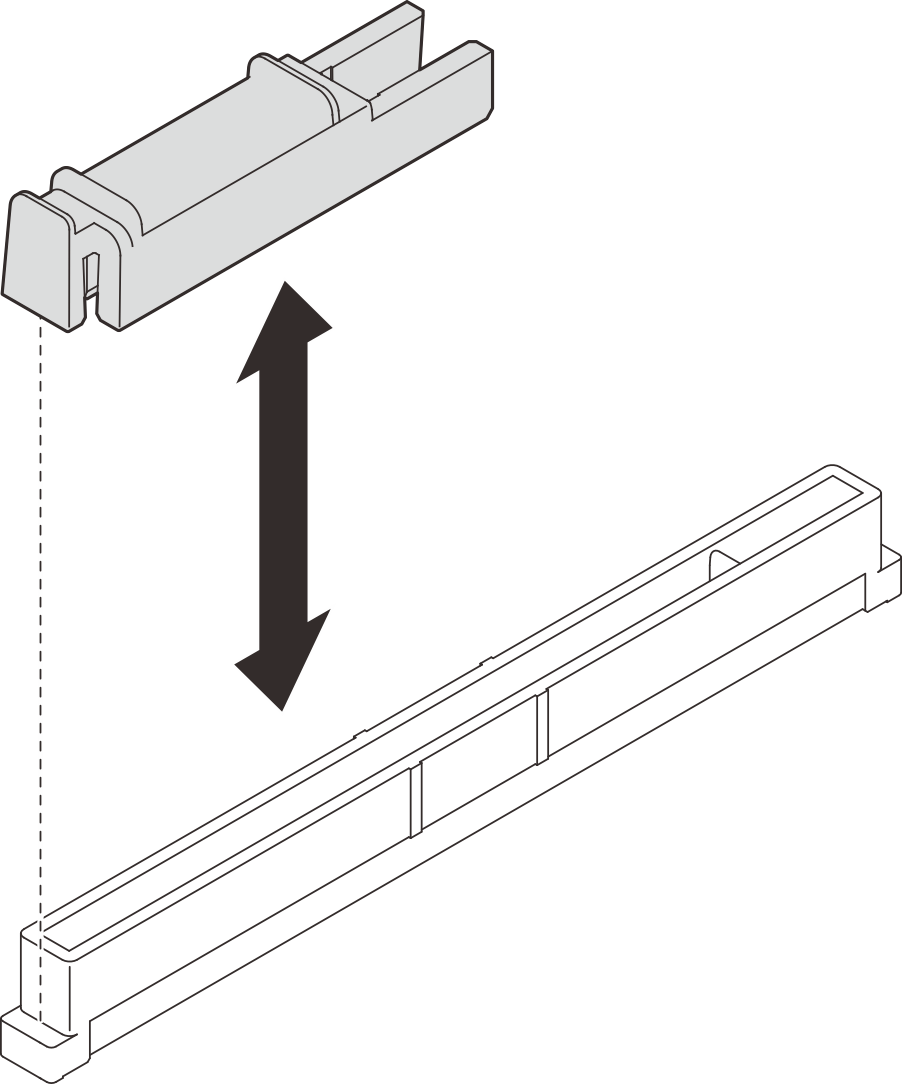

  3. 如有需要，請從 PCIe 擴充卡匣卸下接頭導件。
    圖 2. 從擴充卡卸下接頭導件

    Removing connector guide from riser

從六插槽 FH 擴充卡卸下 PCIe 擴充卡和匣​

註
以 Gen 4 擴充卡為例進行說明。Gen 5 擴充卡的更換程序亦類似。

程序

  1. 為作業做好準備。
    1. 卸下前方上蓋。請參閱卸下前方上蓋。
    2. 卸下後方上蓋。請參閱卸下後方上蓋。
    3. 卸下橫槓。請參閱卸下橫槓。
    4. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
    5. 卸下 7 公釐框架。請參閱卸下 7 公釐框架。
    6. 卸下所有 PCIe 配接卡。請參閱卸下 PCIe 配接卡。
  2. 卸下兩顆螺絲和蓋板。
    圖 3. 從擴充卡卸下蓋板

    Removing cover from riser
  3. 從 PCIe 擴充卡外部拔下所有 PCIe 纜線。
    圖 4. 從擴充卡外部拔下 PCIe 纜線

    Disconnecting PCIe cables from outside of riser
  4. 從 PCIe 擴充卡內部拔下所有 PCIe 纜線。
    圖 5. 從擴充卡內部拔下 PCIe 纜線

    Disconnecting PCIe cables from inside of riser
  5. 卸下固定 PCIe 固定器的三顆螺絲；然後卸下 PCIe 固定器。
    圖 6. 從擴充卡卸下 PCIe 固定器

    Removing PCIe retainer from riser
  6. 卸下固定 PCIe 擴充卡的六顆螺絲；然後，從 PCIe 擴充卡匣卸下 PCIe 擴充卡。
    圖 7. 從擴充卡卸下 PCIe 擴充卡

    Removing PCIe riser card from riser
  7. 如有需要，請從 PCIe 擴充卡匣卸下 PCIe 擴充卡纜線固定夾。
    圖 8. 從擴充卡卸下纜線固定夾

    Removing cable retainer from riser

從六插槽 HH 擴充卡卸下 PCIe 擴充卡和匣​

註
以 Gen 4 擴充卡為例進行說明。Gen 5 擴充卡的更換程序亦類似。

程序

  1. 為作業做好準備。
    1. 卸下前方上蓋。請參閱卸下前方上蓋。
    2. 卸下後方上蓋。請參閱卸下後方上蓋。
    3. 卸下橫槓。請參閱卸下橫槓。
    4. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
    5. 卸下所有 PCIe 配接卡。請參閱卸下 PCIe 配接卡。
  2. 卸下兩顆螺絲和蓋板。
    圖 9. 從擴充卡卸下蓋板

    Removing cover from riser
  3. 從 PCIe 擴充卡外部拔下所有 PCIe 纜線。
    圖 10. 從擴充卡外部拔下 PCIe 纜線

    Disconnecting PCIe cables from outside of riser
  4. 從 PCIe 擴充卡內部拔下所有 PCIe 纜線。
    圖 11. 從擴充卡內部拔下 PCIe 纜線

    Disconnecting PCIe cables from inside of riser
  5. 卸下固定 PCIe 固定器的三顆螺絲；然後卸下 PCIe 固定器。
    圖 12. 從擴充卡卸下 PCIe 固定器

    Removing PCIe retainer from riser
  6. 卸下固定 PCIe 擴充卡的五顆螺絲；然後，從 PCIe 擴充卡匣卸下 PCIe 擴充卡。
    圖 13. 從擴充卡卸下 PCIe 擴充卡

    Removing PCIe riser card from riser

在您完成之後

  1. 如果您要更換 FHFL 或 HHFL PCIe 擴充卡匣並重複使用 PCIe 擴充卡板，請卸下 PCIe 擴充卡延伸器。請參閱卸下 PCIe 擴充卡延伸器。

  2. 安裝替換裝置。請參閱安裝 PCIe 擴充卡和匣。

  3. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
