Extracción de una tarjeta y compartimiento de expansión de PCIe

Siga las instrucciones que aparecen en esta sección para extraer una tarjeta y compartimiento de expansión de PCIe.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.

  • Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o extraiga el servidor del bastidor. Consulte Extracción del servidor de los rieles.

Nota
Para obtener más detalles sobre los diferentes tipos expansiones, consulte Vista posterior.
Dependiendo de su configuración, siga los procedimientos que se indican a continuación para el procedimiento de extracción adecuado.

Extracción de una tarjeta y un compartimiento de expansión de una expansión FH de dos ranuras​

Procedimiento

  1. Prepárese para la tarea.
    1. Extraiga la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Extraiga la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
    4. Extracción de la expansión de PCIe. Consulte Extracción de la expansión de PCIe.
    5. Quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
  2. Quite los cinco tornillos que fijan la tarjeta de expansión PCIe y, a continuación, extraiga la tarjeta de expansión PCIe del compartimiento de expansión de PCIe.
    Figura 1. Extracción de la tarjeta de expansión PCIe del compartimiento de expansión

    Removing PCIe riser card from riser

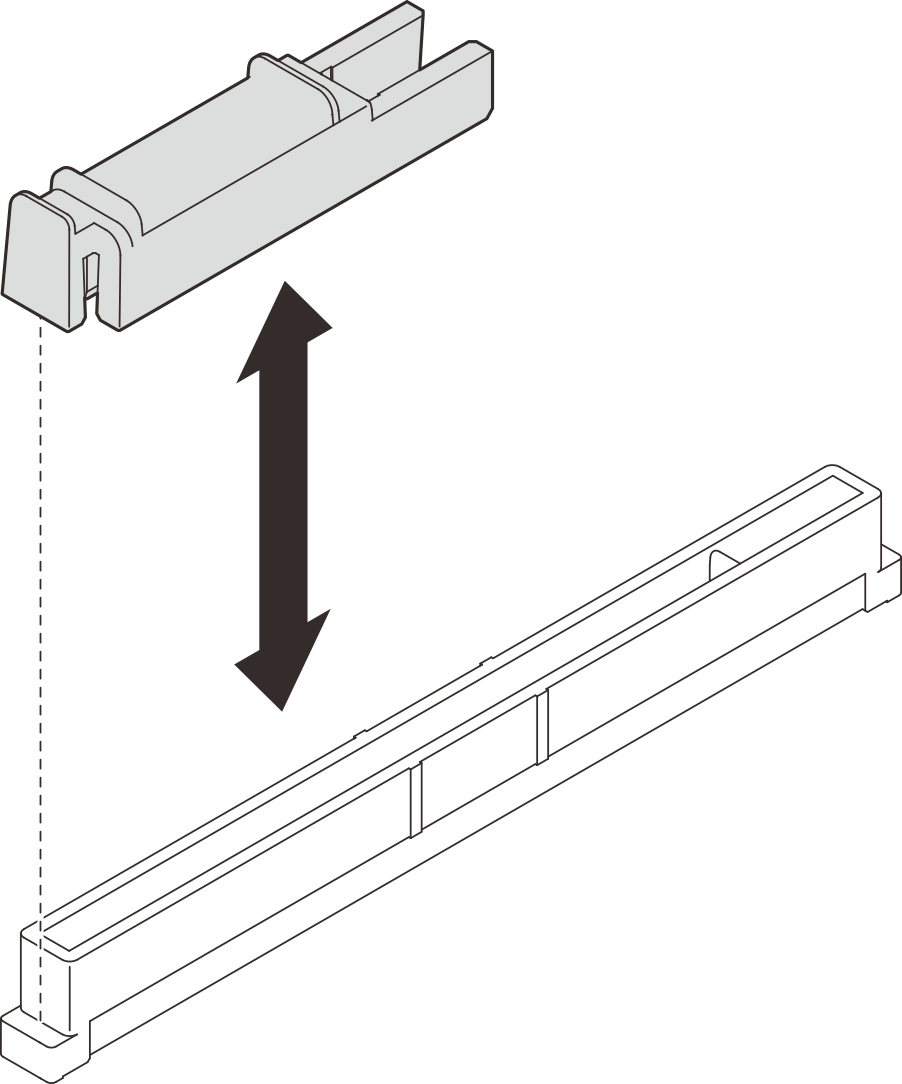

  3. Si es necesario, extraiga la guía del conector del compartimiento de expansión PCIe.
    Figura 2. Extracción de la guía del conector de la expansión

    Removing connector guide from riser

Extracción de una tarjeta y un compartimiento de expansión de una expansión FH de seis ranuras​

Nota
La expansión Gen 4 se utiliza como ejemplo para la ilustración. El procedimiento de sustitución para una expansión Gen 5 es similar

Procedimiento

  1. Prepárese para la tarea.
    1. Extraiga la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Extraiga la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
    4. Extracción de la expansión de PCIe. Consulte Extracción de la expansión de PCIe.
    5. Quite el compartimiento de la unidad de 7 mm. Consulte Extracción del compartimiento de la unidad de 7 mm.
    6. Quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
  2. Quite los dos tornillos y la cubierta.
    Figura 3. Extracción de la cubierta de la expansión

    Removing cover from riser
  3. Desconecte todos los cables de PCIe de la parte exterior de la expansión de PCIe.
    Figura 4. Desconexión de los cables de PCIe del exterior de la expansión

    Disconnecting PCIe cables from outside of riser
  4. Desconecte todos los cables de PCIe de la parte interior de la expansión de PCIe.
    Figura 5. Desconexión de los cables de PCIe del interior de la expansión

    Disconnecting PCIe cables from inside of riser
  5. Quite los tres tornillos que fijan el elemento de sujeción de PCIe y, a continuación, extraiga el elemento de sujeción de PCIe.
    Figura 6. Extracción del elemento de sujeción de PCIe de la expansión

    Removing PCIe retainer from riser
  6. Quite los seis tornillos que fijan la tarjeta de expansión PCIe y, a continuación, extraiga la tarjeta de expansión PCIe del compartimiento de expansión de PCIe.
    Figura 7. Extracción de la tarjeta de expansión PCIe del compartimiento de expansión

    Removing PCIe riser card from riser
  7. De ser necesario, quite el soporte de cable de la expansión de PCIe del compartimiento de expansión de PCIe.
    Figura 8. Extracción del soporte de cable de la expansión

    Removing cable retainer from riser

Extracción de una tarjeta y un compartimiento de expansión de una expansión HH de seis ranuras​

Nota
La expansión Gen 4 se utiliza como ejemplo para la ilustración. El procedimiento de sustitución para una expansión Gen 5 es similar

Procedimiento

  1. Prepárese para la tarea.
    1. Extraiga la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Extraiga la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
    4. Extracción de la expansión de PCIe. Consulte Extracción de la expansión de PCIe.
    5. Quite todos los adaptadores PCIe. Consulte Extracción de un adaptador PCIe.
  2. Quite los dos tornillos y la cubierta.
    Figura 9. Extracción de la cubierta de la expansión

    Removing cover from riser
  3. Desconecte todos los cables de PCIe de la parte exterior de la expansión de PCIe.
    Figura 10. Desconexión de los cables de PCIe del exterior de la expansión

    Disconnecting PCIe cables from outside of riser
  4. Desconecte todos los cables de PCIe de la parte interior de la expansión de PCIe.
    Figura 11. Desconexión de los cables de PCIe del interior de la expansión

    Disconnecting PCIe cables from inside of riser
  5. Quite los tres tornillos que fijan el elemento de sujeción de PCIe y, a continuación, extraiga el elemento de sujeción de PCIe.
    Figura 12. Extracción del elemento de sujeción de PCIe de la expansión

    Removing PCIe retainer from riser
  6. Quite los cinco tornillos que fijan la tarjeta de expansión PCIe y, a continuación, extraiga la tarjeta de expansión PCIe del compartimiento de expansión de PCIe.
    Figura 13. Extracción de la tarjeta de expansión PCIe del compartimiento de expansión

    Removing PCIe riser card from riser

Después de finalizar

  1. Si está sustituyendo un compartimiento de expansión de PCIe FHFL o HHFL y va a volver a utilizar la placa de expansión de PCIe, extraiga los ampliadores de expansión de PCIe. Consulte Extracción de un ampliador de expansión de PCIe.

  2. Instale una unidad de sustitución. Consulte Instalación de una tarjeta y compartimiento de expansión de PCIe.

  3. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
