Rimozione di una scheda verticale PCIe e un telaio verticale PCIe
Seguire le istruzioni riportate in questa sezione per rimuovere una scheda verticale PCIe e un telaio verticale PCIe.
Informazioni su questa attività
Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Rimozione del server dalle guide.
- Vedere Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale FH a due slot per le schede verticali seguenti:
- x8/x8 PCIe G4 Riser 1/3 FHHL
- 7mm/x8/x8 PCIe G4 Riser 3 FHHL
- Vedere Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale FH a sei slot per le schede verticali seguenti:
- 3 x16 & 3 x8 PCIe G4 Riser 1/3 FHFL
- 2 x16 & 3 x8 + 7mm PCIe G4 Riser 3 FHFL
- 4 x16 & 1 x8 PCIe G5 Riser 1/3 FHFL
- 3 x16 & 1 x8 + 7mm PCIe G5 Riser 3 FHFL
- Vedere Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale HH a sei slot per le schede verticali seguenti:
- 6 x8 PCIe G4 Riser 2 HHHL
- 6 x8 PCIe G5 Riser 2 HHHL
Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale FH a due slot
Procedura
- Rimuovere le cinque viti che fissano la scheda verticale PCIe, quindi rimuovere la scheda verticale PCIe dal telaio verticale PCIe.Figura 1. Rimozione della scheda verticale PCIe dalla scheda verticale

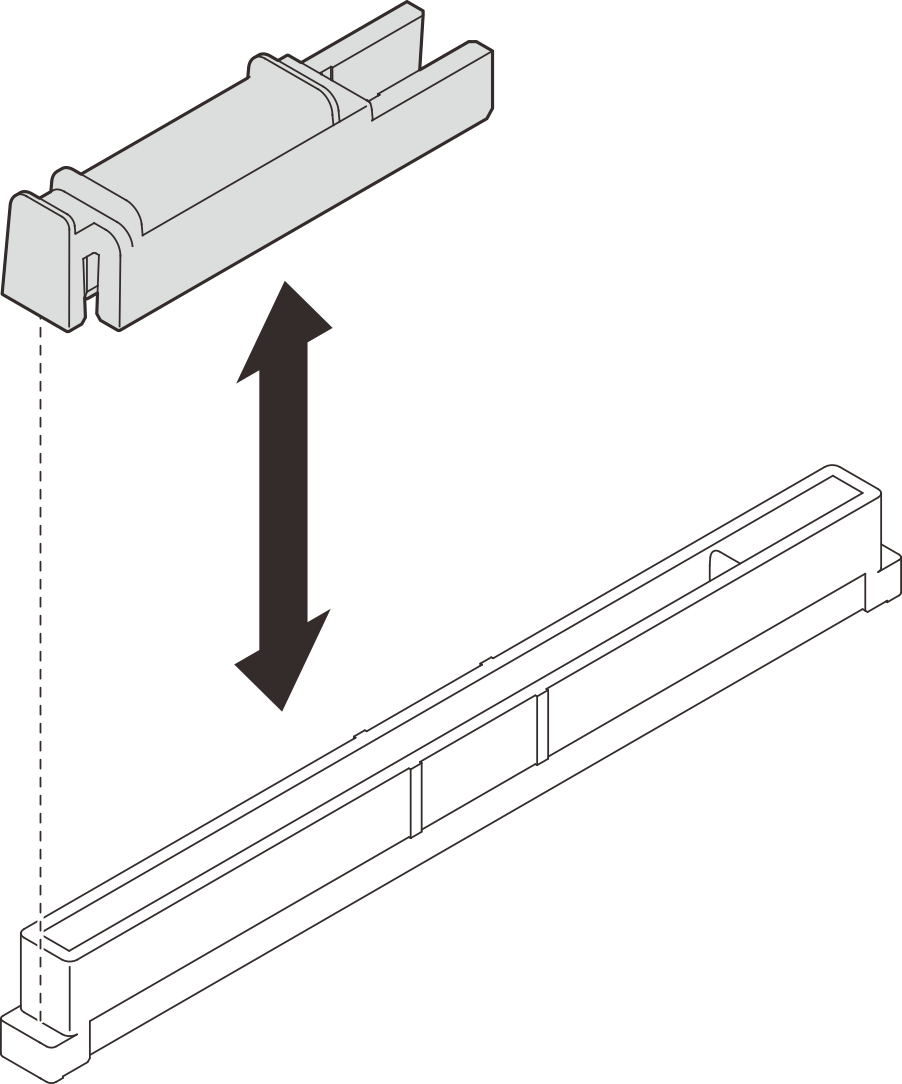

- Se necessario, rimuovere la guida del connettore dal telaio verticale PCIe.Figura 2. Rimozione della guida del connettore dalla scheda verticale
Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale FH a sei slot
Procedura
- Rimuovere le due viti e il coperchio.Figura 3. Rimozione del coperchio dalla scheda verticale
- Scollegare tutti i cavi PCIe all'esterno della scheda verticale PCIe.Figura 4. Scollegamento dei cavi PCIe all'esterno della scheda verticale
- Scollegare tutti i cavi PCIe all'interno della scheda verticale PCIe.Figura 5. Scollegamento dei cavi PCIe all'interno della scheda verticale
- Rimuovere le tre viti che fissano il fermo PCIe, quindi rimuovere il fermo PCIe.Figura 6. Rimozione del fermo PCIe dalla scheda verticale
- Rimuovere le sei viti che fissano la scheda verticale PCIe, quindi rimuovere la scheda verticale PCIe dal telaio verticale PCIe.Figura 7. Rimozione della scheda verticale PCIe dalla scheda verticale
- Se necessario, rimuovere il fermacavo della scheda verticale PCIe dal telaio verticale PCIe.Figura 8. Rimozione del fermacavo dalla scheda verticale
Rimozione di una scheda verticale PCIe e un telaio verticale PCIe da una scheda verticale HH a sei slot
Procedura
- Rimuovere le due viti e il coperchio.Figura 9. Rimozione del coperchio dalla scheda verticale
- Scollegare tutti i cavi PCIe all'esterno della scheda verticale PCIe.Figura 10. Scollegamento dei cavi PCIe all'esterno della scheda verticale
- Scollegare tutti i cavi PCIe all'interno della scheda verticale PCIe.Figura 11. Scollegamento dei cavi PCIe all'interno della scheda verticale
- Rimuovere le tre viti che fissano il fermo PCIe, quindi rimuovere il fermo PCIe.Figura 12. Rimozione del fermo PCIe dalla scheda verticale
- Rimuovere le cinque viti che fissano la scheda verticale PCIe, quindi rimuovere la scheda verticale PCIe dal telaio verticale PCIe.Figura 13. Rimozione della scheda verticale PCIe dalla scheda verticale
Dopo aver terminato
Se si sostituisce un telaio verticale PCIe FHFL o HHFL e si riutilizza la scheda verticale PCIe, rimuovere le estensioni della scheda verticale PCIe. Vedere Rimozione di un'estensione della scheda verticale PCIe.
Installare un'unità sostitutiva. Vedere Installazione di una scheda verticale PCIe e un telaio verticale PCIe.
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
