Instalar um conjunto de unidade hot-swap M.2

Siga as instruções desta seção para instalar um conjunto de unidade M.2 hot-swap.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Encoste a embalagem antiestática que contém a unidade em qualquer superfície metálica não pintada na solução; em seguida, remova a unidade da embalagem e coloque-a em uma superfície antiestática.

  • Certifique-se de salvar os dados de sua unidade, principalmente se ela fizer parte da matriz RAID, antes de removê-la do servidor.

  • Para evitar danos aos conectores da unidade, certifique-se de que a tampa superior do servidor esteja no lugar e completamente fechada sempre que você instalar ou remover uma unidade.

  • Para certificar-se de que haja resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento de compartimento de unidade instalado em cada compartimento.

  • Antes de fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos painéis traseiros ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

As notas a seguir descrevem o tipo de unidades suportadas pelo servidor e outras informações que devem ser consideradas ao instalar uma unidade. Para obter uma lista de unidades aceitas, consulte Site do Lenovo ServerProven.
  • Localize a documentação fornecida com a unidade e siga essas instruções, além daquelas que estão nesse capítulo.
  • A integridade da Interferência Eletromagnética (EMI) e o resfriamento da solução são protegidos com todos os compartimentos e slots PCI e PCIe cobertos ou ocupados. Ao instalar uma unidade, um adaptador PCI ou PCIe, guarde a blindagem EMC e o painel de preenchimento do compartimento ou a tampa do slot do adaptador PCI ou PCIe no caso de remover posteriormente o dispositivo.
  • Para obter uma lista completa de dispositivos opcionais aceitos para o servidor, consulte Site do Lenovo ServerProven.
  • Os compartimentos de unidade são numerados para indicar a ordem de instalação (a partir do número "0").
    • Para o conjunto de unidade hot-swap M.2 a ser instalado na frente do servidor, consulte Vista frontal para obter a numeração do compartimento de unidade.
    • Para o conjunto de unidade M.2 hot-swap a ser instalado na parte traseira do servidor, o compartimento esquerdo é o compartimento M.2 0 e o compartimento direito é o compartimento M.2 1.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

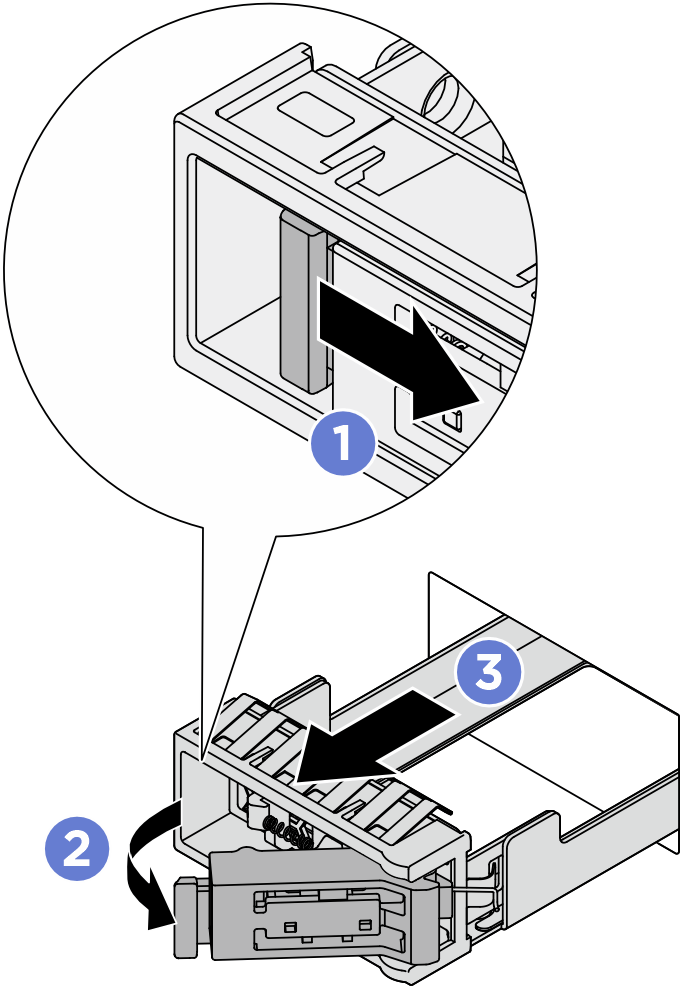

  1. Se uma bandeja de unidade estiver instalada no compartimento de unidade, remova a bandeja.
    1. Deslize a trava de liberação para desbloquear a alça.
    2. Gire a alça para a posição aberta.
    3. Segure a alça e deslize a bandeja para fora do compartimento de unidade.
    Figura 1. Remoção de uma bandeja da unidade M.2
    Removing an M.2 drive tray

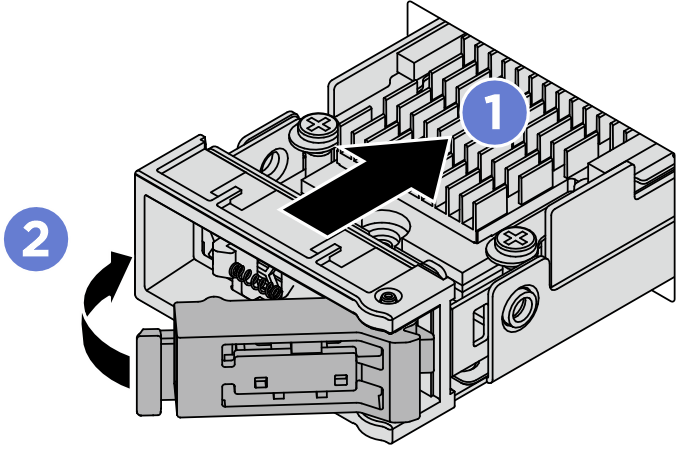

  2. Instale o conjunto de unidade M.2 hot-swap.
    1. Verifique se a alça está na posição aberta. Em seguida, alinhe o conjunto com os trilhos da guia no compartimento e empurre com cuidado o conjunto para dentro do compartimento até que ele pare.
    2. Gire a alça para a posição totalmente fechada até que a trava da alça se encaixe.
    Figura 2. Instalação de um conjunto de unidade M.2
    Installing an M.2 drive assembly
  3. Se houver outro conjunto de unidade M.2 para instalar, faça isso agora; se algum dos compartimentos de unidade estiver vazio, preencha-o com uma bandeja de unidade no compartimento de unidade vago para resfriamento adequado do sistema. Consulte Remover um conjunto de unidade hot-swap M.2 para obter detalhes sobre a instalação da bandeja da unidade M.2.
  4. Verifique o LED de status da unidade para verificar se a unidade está funcionando corretamente.

    • Se o LED amarelo de status da unidade estiver aceso continuamente, a unidade está com defeito e deverá ser substituída.

    • Se o LED verde de atividade da unidade estiver piscando, a unidade estará funcionando.

Depois de concluir

Se o servidor estiver configurado para operação do RAID por meio de um adaptador ThinkSystem RAID , pode ser necessário reconfigurar suas matrizes de disco após a instalação das unidades. Consulte a documentação do adaptador ThinkSystem RAID para obter informações adicionais sobre a operação do RAID e instruções completas para usar o adaptador ThinkSystem RAID.
