Установка блока оперативно заменяемых дисков M.2

В этом разделе приведены инструкции по установке блока оперативно заменяемого диска M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Коснитесь антистатической упаковкой, в которой находится диск, любой неокрашенной металлической поверхности в решении, а затем извлеките диск из упаковки и разместите его на антистатической поверхности.

  • Перед извлечением диска из сервера сохраните имеющиеся на нем данные, особенно если диск входит в массив RAID.

  • Во избежание повреждения разъемов диска при каждой установке и каждом снятии диска убедитесь, что верхний кожух сервера установлен и полностью закрыт.

  • Чтобы обеспечить достаточное охлаждение системы, не используйте сервер в течение более двух минут без установленных во все отсеки дисков или заглушек.

  • Перед внесением изменений в диски, контроллеры дисков (включая контроллеры, встроенные в материнскую плату), объединительные панели дисков и кабели дисков создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Ниже указаны типы дисков, поддерживаемых сервером, и представлены другие сведения, которые необходимо принять во внимание при установке диска. Список поддерживаемых дисков см. в разделе Веб-сайт Lenovo ServerProven.
  • Найдите документацию, поставляемую с диском, и следуйте представленным в ней инструкциям, дополняющим инструкции в этой главе.
  • Защита от электромагнитных помех (ЭМП) и охлаждение решения обеспечиваются, когда все отсеки и гнезда PCI и PCIe закрыты или заняты. При установке диска или адаптера PCI/PCIe сохраните экран ЭМС и панель-заглушку из отсека или крышку гнезда адаптера PCI или PCIe на случай извлечения устройства впоследствии.
  • Полный список поддерживаемых дополнительных устройств для сервера см. по адресу Веб-сайт Lenovo ServerProven.
  • Отсеки для дисков имеют номера (начинающиеся с 0), которые указывают порядок установки.
    • Для блока оперативно заменяемого диска M.2, подлежащего установке на лицевой панели сервера, сведения о нумерации отсеков для дисков см. в разделе Вид спереди.
    • В блоке оперативно заменяемых дисков M.2, который устанавливается в задней части сервера, левый отсек — это отсек M.2 0, а правый — отсек M.2 1.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

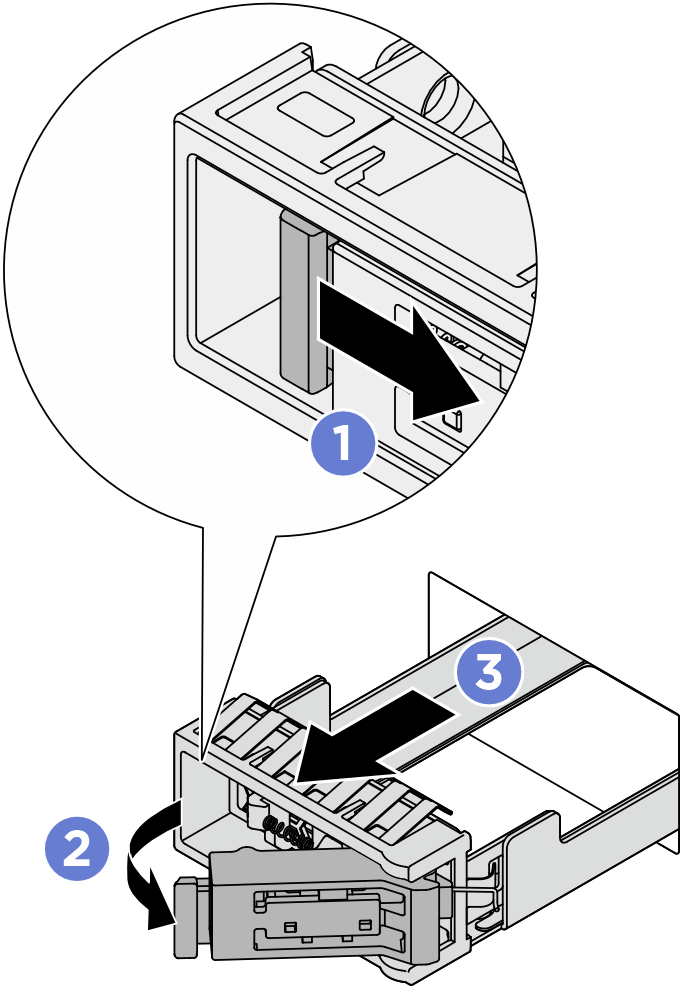

  1. Если в отсек для дисков установлен лоток для дисков, снимите его.
    1. Переместите защелку, чтобы разблокировать ручку.
    2. Поверните ручку в открытое положение.
    3. Возьмитесь за ручку и вытащите лоток из отсека для диска.
    Рис. 1. Снятие лотка для дисков M.2
    Removing an M.2 drive tray

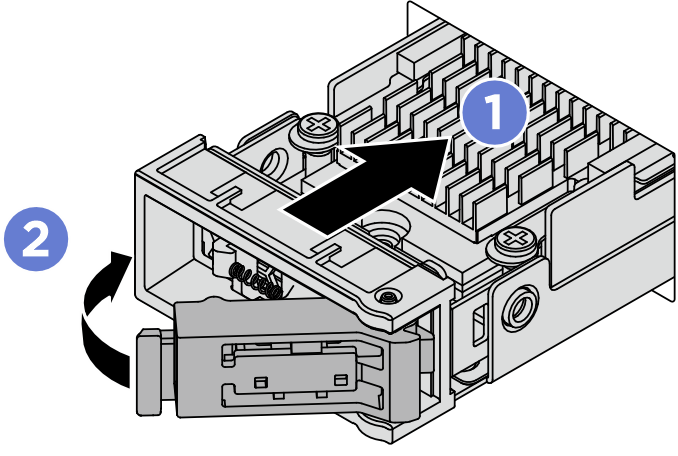

  2. Установите блок оперативно заменяемого диска M.2.
    1. Убедитесь, что ручка находится в открытом положении. Затем совместите блок дисков с направляющими в отсеке и аккуратно вставьте его в отсек до упора.
    2. Установите ручку в полностью закрытое положение, повернув ее до щелчка.
    Рис. 2. Установка блока дисков M.2
    Installing an M.2 drive assembly
  3. Если требуется установить другой блок дисков M.2, сделайте это сейчас. Если какой-либо отсек для дисков остался пустым, установите лоток для дисков в свободный отсек для надлежащего охлаждения системы. Подробные сведения об установке лотка для дисков M.2 см. в разделе Снятие блока оперативно заменяемых дисков M.2.
  4. Посмотрите на индикатор состояния диска, чтобы убедиться в правильности работы диска.

    • Если желтый индикатор состояния диска постоянно горит, диск неисправен и его необходимо заменить.

    • Если зеленый светодиодный индикатор работы диска мигает, диск работает нормально.

После завершения

Если сервер настроен для работы с массивом RAID с использованием адаптера RAID ThinkSystem, после установки жестких дисков, возможно, придется перенастроить дисковые массивы. См. документацию по адаптеру RAID ThinkSystem для получения дополнительных сведений о работе с массивом RAID и полных инструкций по использованию адаптера RAID ThinkSystem.
