Сборка заднего интерпозера и диска M.2

В этом разделе приведены инструкции по сборке заднего интерпозера и диска M.2.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

При необходимости установите на диск M.2 новый радиатор.
1. Перед установкой нового радиатора на диск M.2 снимите пленки на термолистах.

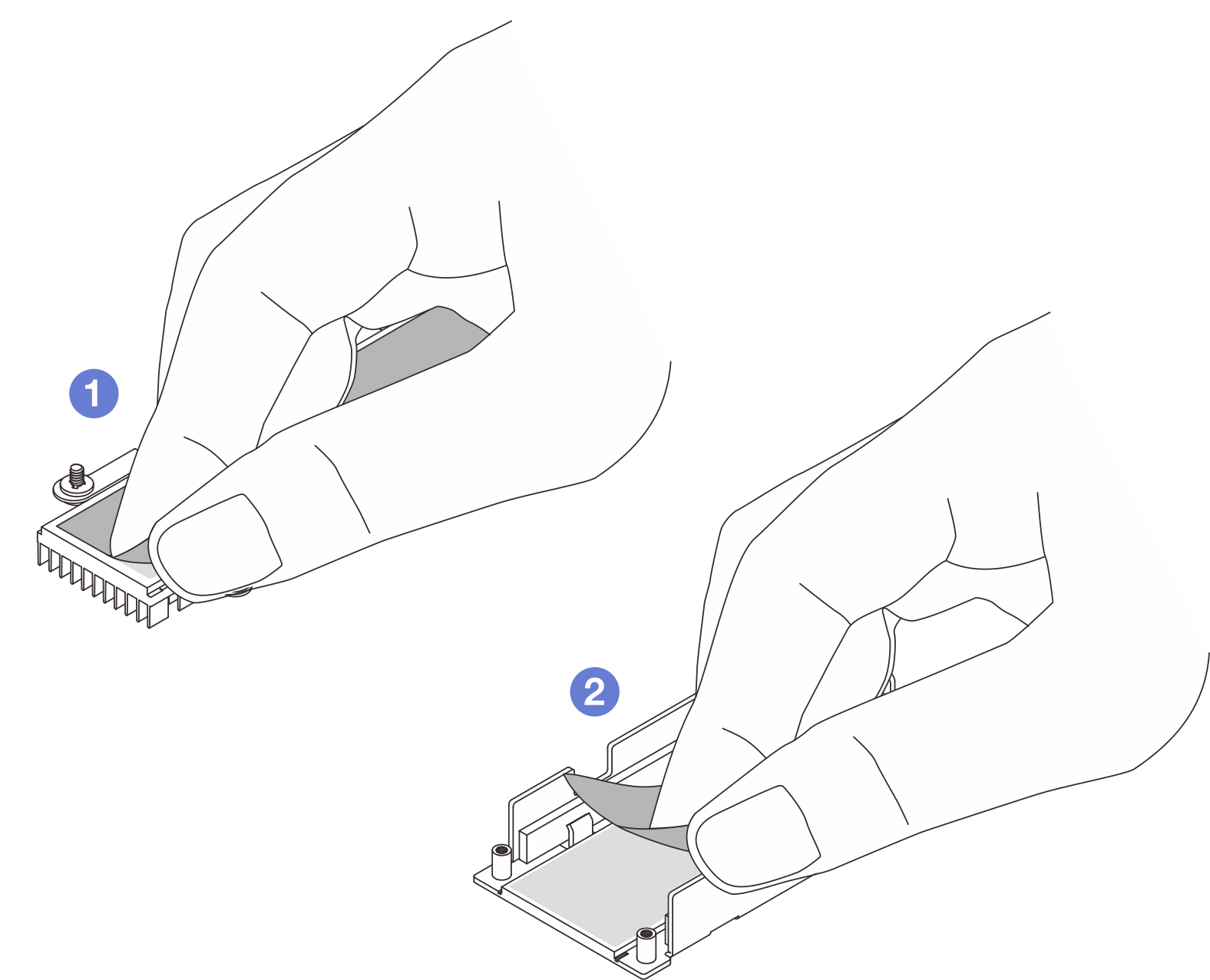

  Рис. 1. Снятие пленок
  - Снимите пленку с термолиста радиатора.
  - Снимите пленку с термолиста лотка.
2. Установите радиатор на диск M.2.

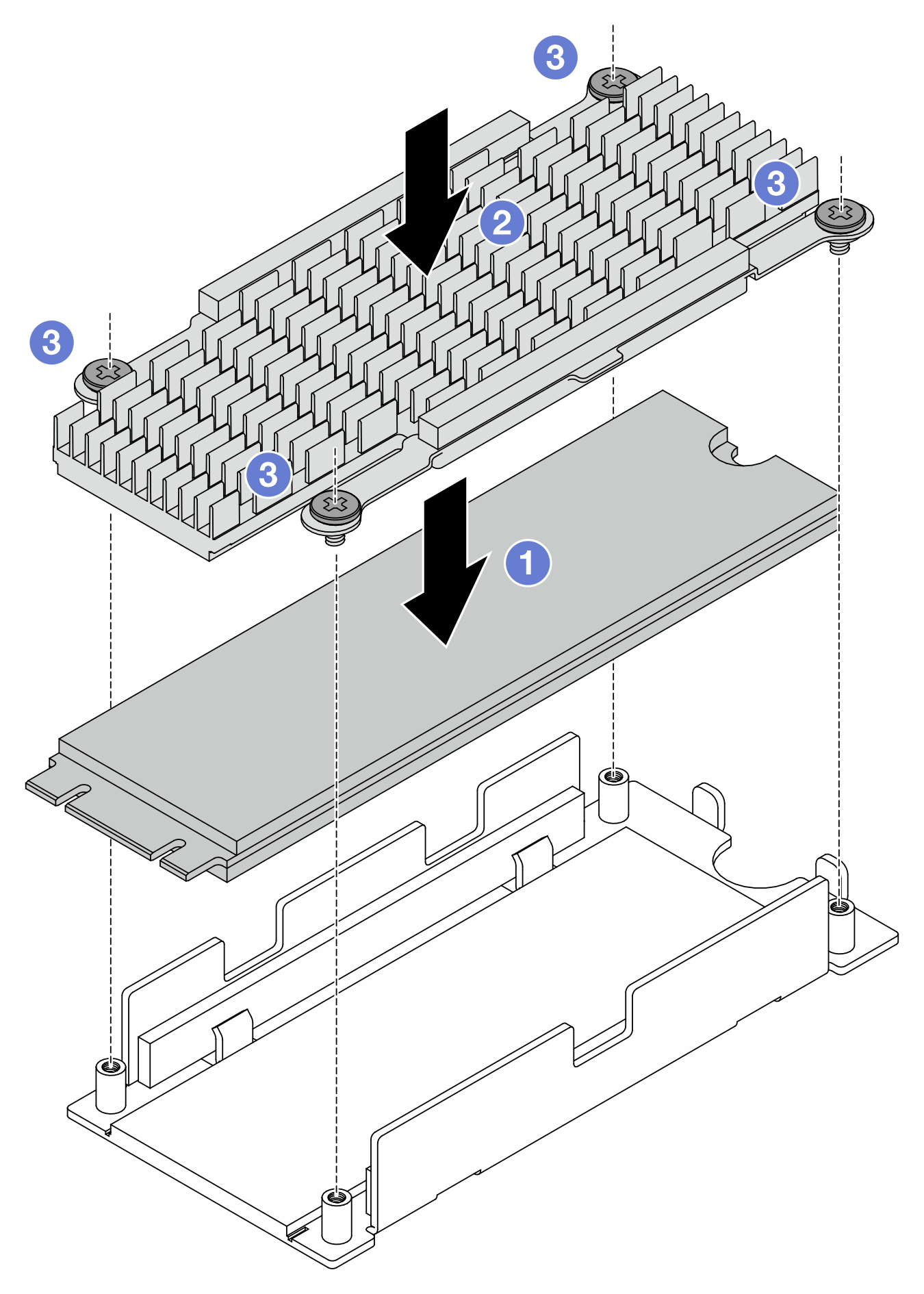

  Рис. 2. Сборка радиатора и диска M.2
  - Поместите диск M.2 на нижнюю пластину.
  - Совместите радиатор с направляющими штырьками на нижней пластине.
  - Зафиксируйте диск и радиатор четырьмя винтами.
Установите интерпозер M.2 в лоток.

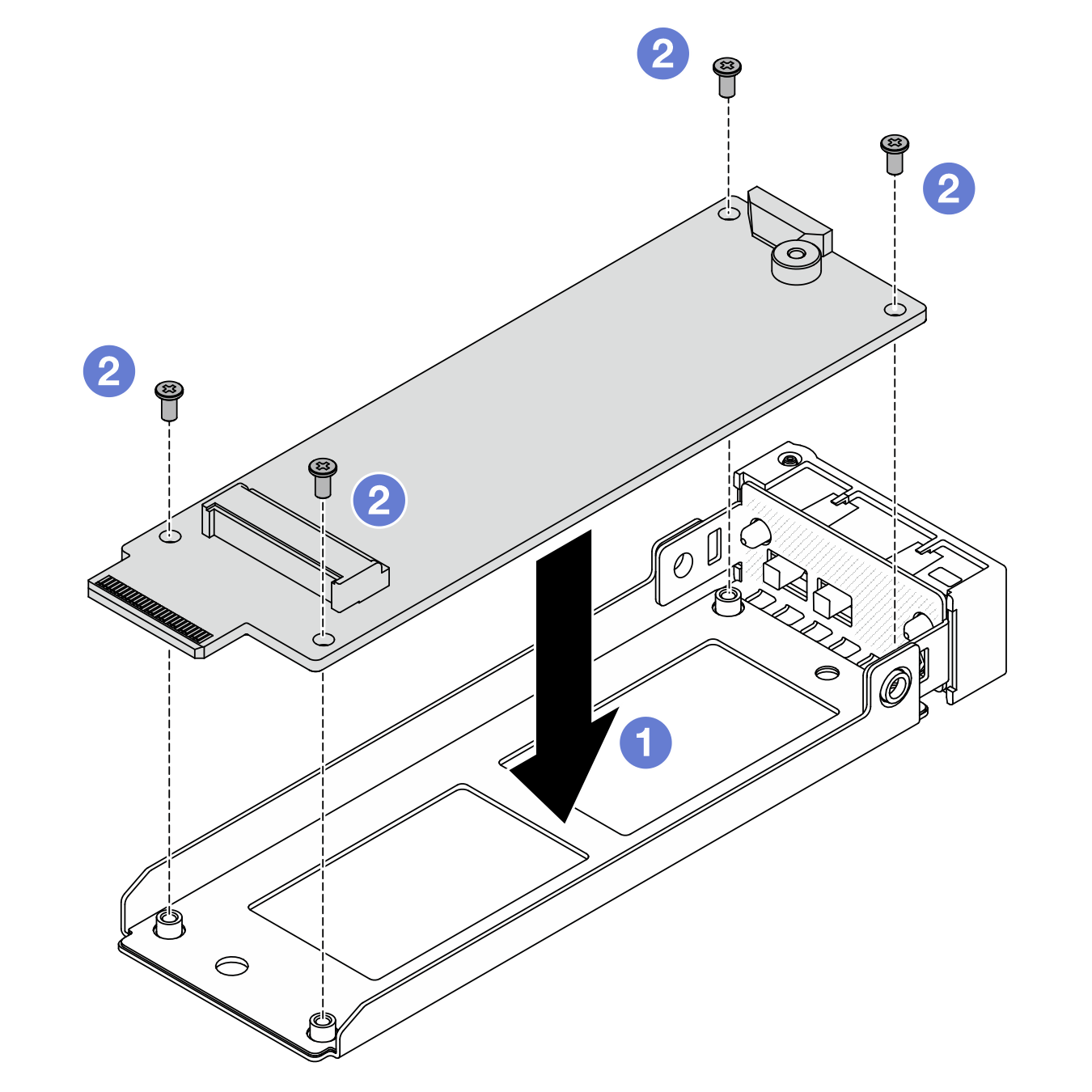

Рис. 3. Установка интерпозера M.2
1. Совместите интерпозер с направляющими штырьками на лотке.
2. Зафиксируйте интерпозер четырьмя винтами.
Установите диск M.2 с радиатором в интерпозер

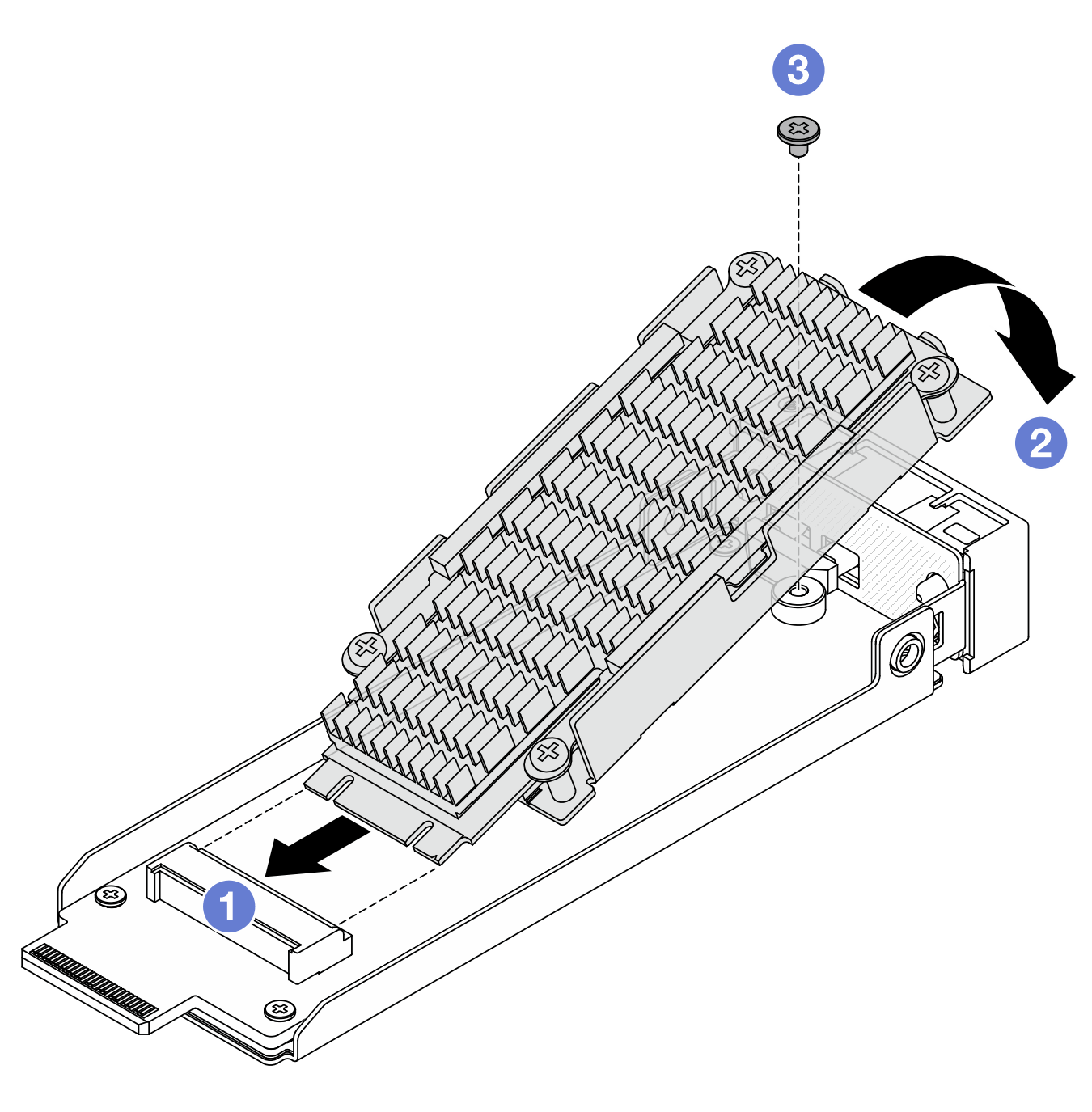

Рис. 4. Установка диска M.2 с радиатором
1. Удерживая диск M.2 с радиатором под углом, вставьте его в гнездо интерпозера.
2. Прижмите диск к интерпозеру.
3. Затяните один винт, чтобы зафиксировать диск.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
