Assemblaggio dell'interposer M.2 posteriore e della relativa unità

Seguire le istruzioni riportate in questa sezione per assemblare l'interposer M.2 posteriore e l'unità.

Procedura

1. Se necessario, installare un nuovo dissipatore di calore sull'unità M.2.
   1. Prima di installare un nuovo dissipatore di calore nell'unità M.2, rimuovere le pellicole sui pad termici.

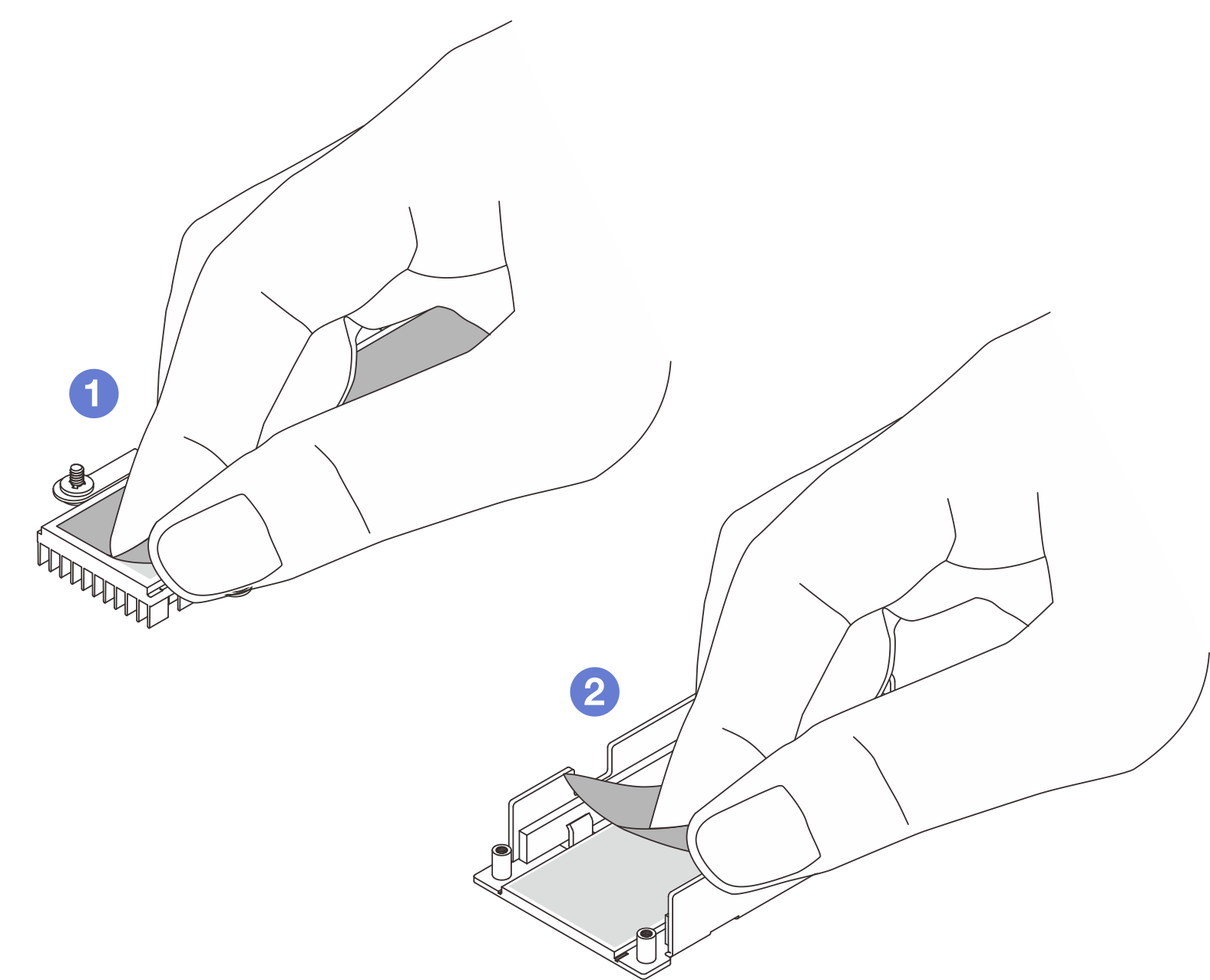

      Figura 1. Rimozione delle pellicole







      • Rimuovere la pellicola dal pad termico del dissipatore di calore.
      • Rimuovere la pellicola dal pad termico del vassoio.
   2. Unire il dissipatore di calore e l'unità M.2.

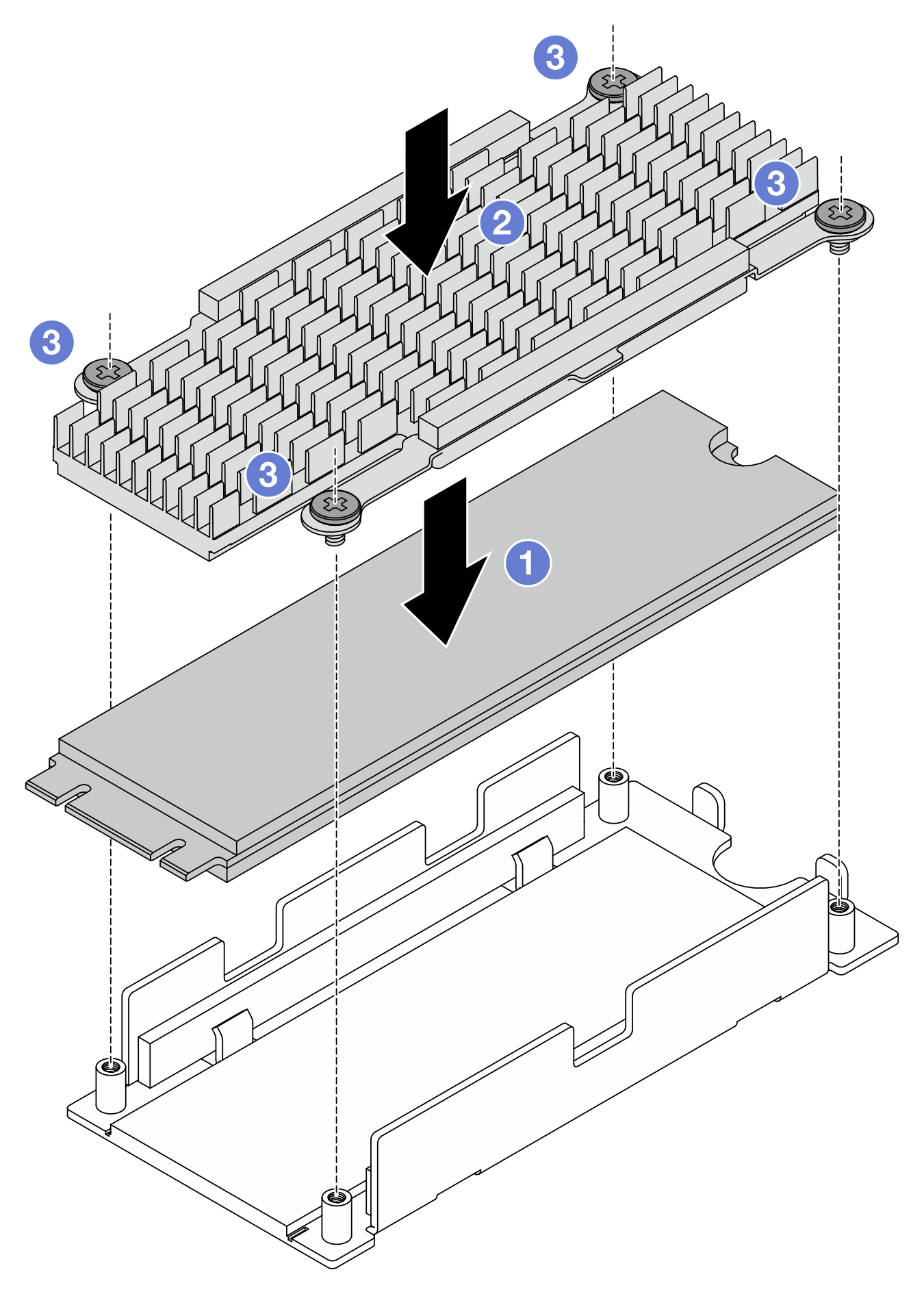

      Figura 2. Assemblaggio del dissipatore di calore e dell'unità M.2







      • Posizionare l'unità M.2 sulla piastra inferiore.
      • Allineare il dissipatore di calore ai piedini della guida sulla piastra inferiore.
      • Serrare le quattro viti per fissare l'unità e il dissipatore di calore.
2. Installare l'interposer M.2 nel vassoio.

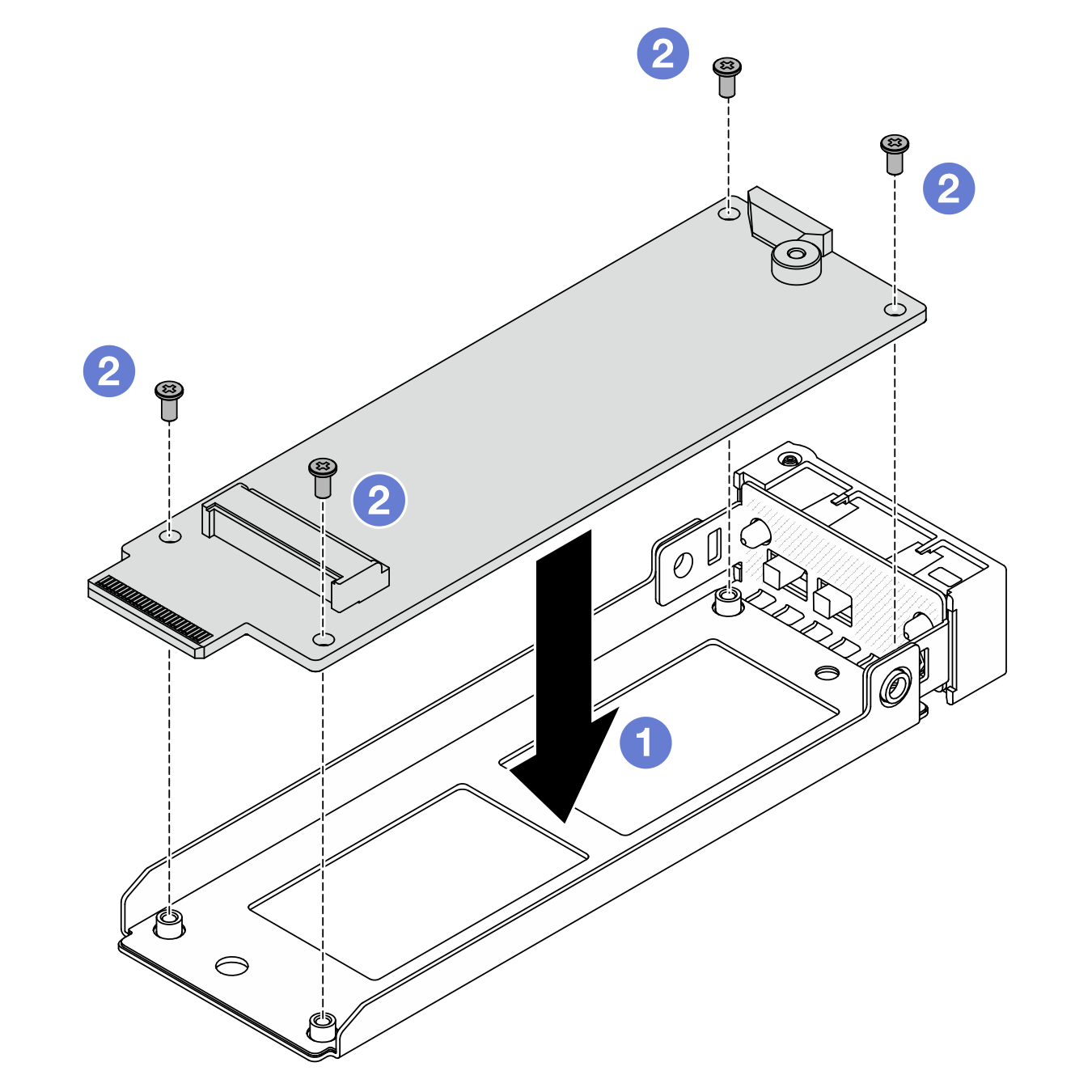

   Figura 3. Installazione dell'interposer M.2






   1. Allineare l'interposer ai piedini della guida sul vassoio.
   2. Serrare le quattro viti per fissare l'interposer.
3. Installare l'unità M.2 con il dissipatore di calore nell'interposer

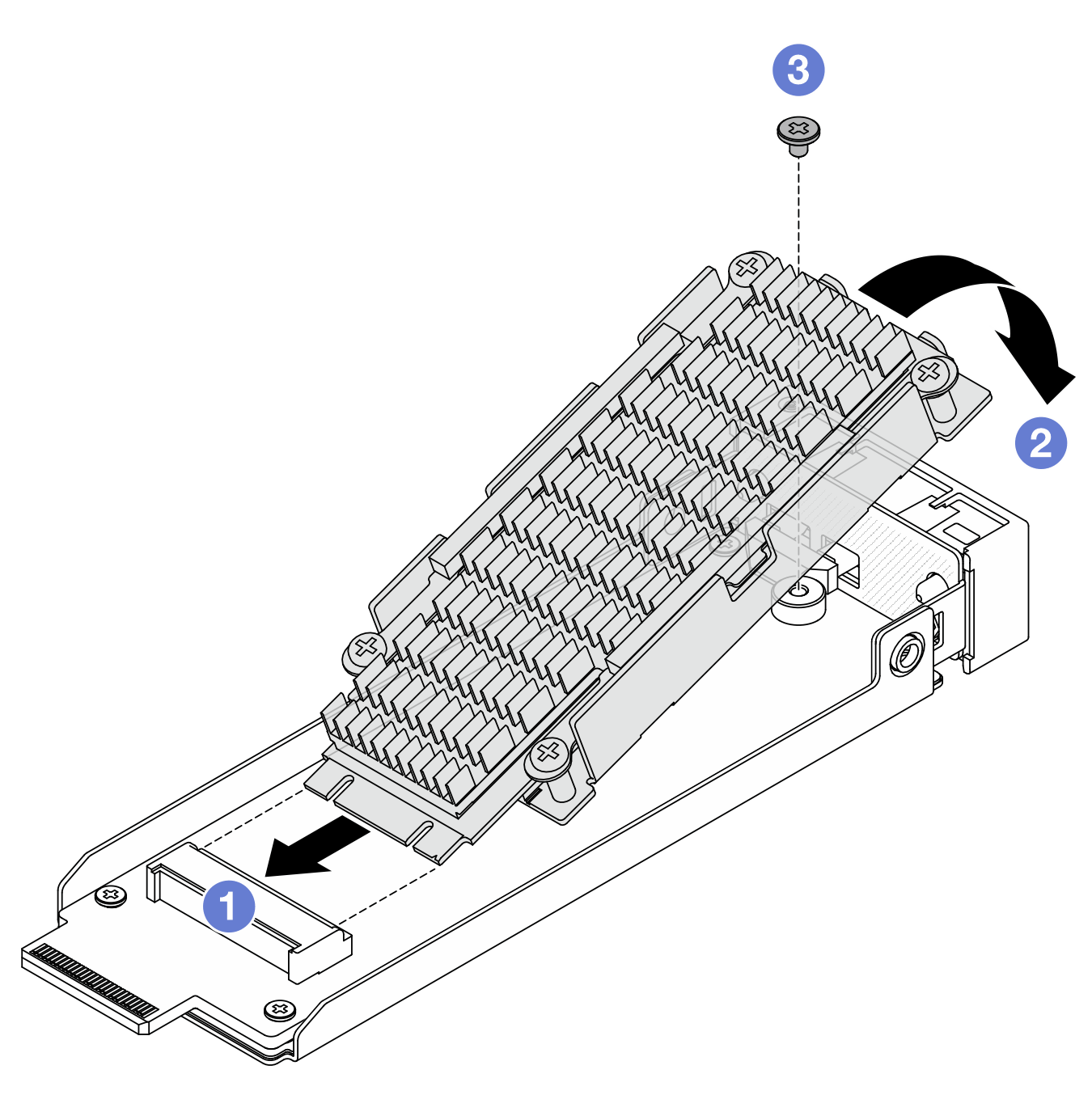

   Figura 4. Installazione dell'unità M.2 con dissipatore di calore






   1. Tenere inclinata l'unità M.2 con il dissipatore di calore e inserirla nello slot dell'interposer.
   2. Premere l'unità verso il basso sull'interposer.
   3. Serrare una vite per fissare l'unità.
