Montar a placa de interposição M.2 traseira e a unidade

Siga as instruções nesta seção para montar a placa de interposição e a unidade M.2 traseiras.

Procedimento

1. Se necessário, instale um novo dissipador de calor na unidade M.2.
   1. Antes de instalar um novo dissipador de calor na unidade M.2, retire os filmes dos painéis térmicos.

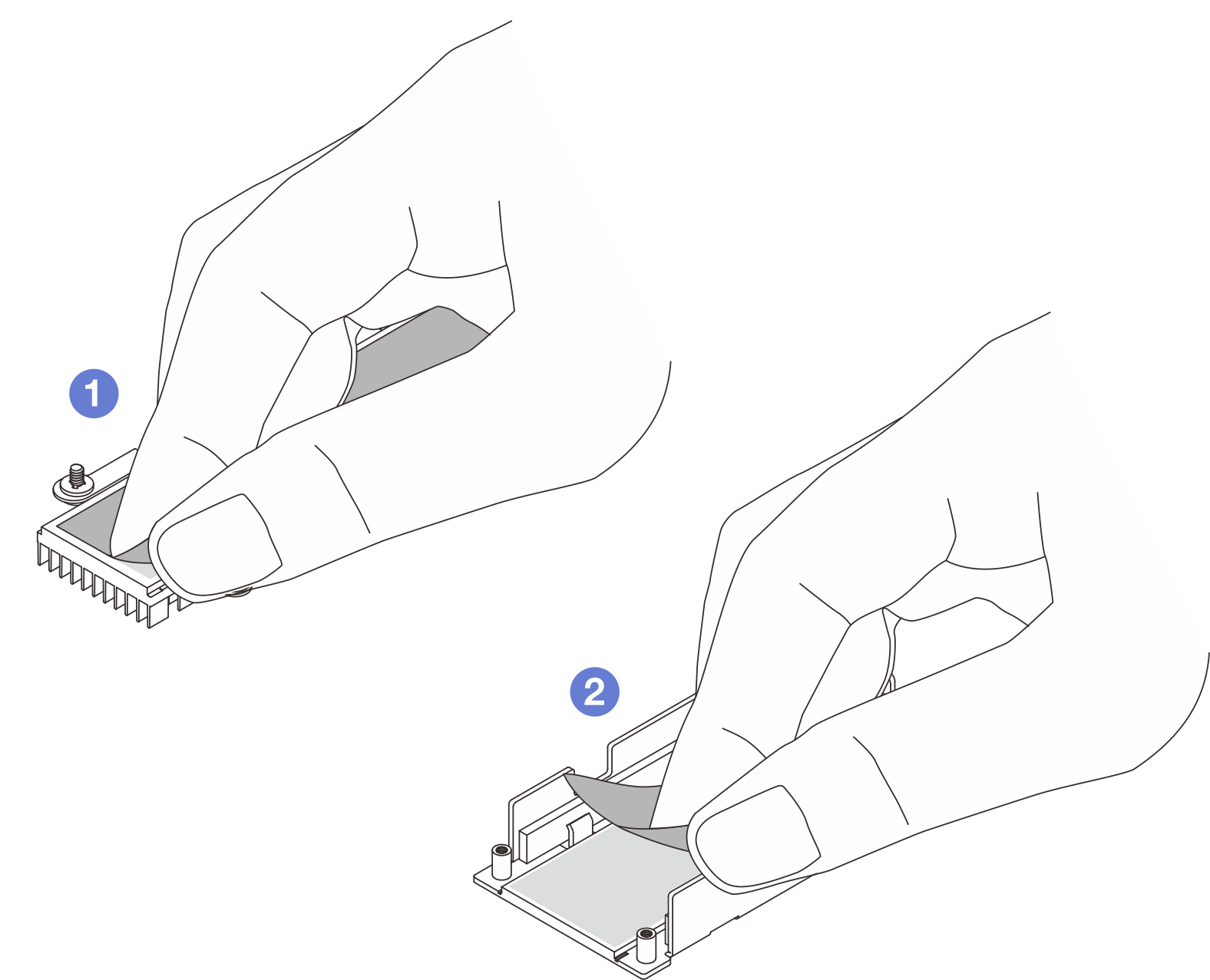

      Figura 1. Retirando os filmes







      • Retire o filme do painel térmico do dissipador de calor.
      • Retire o filme do painel térmico da bandeja.
   2. Combine o dissipador de calor e a unidade M.2.

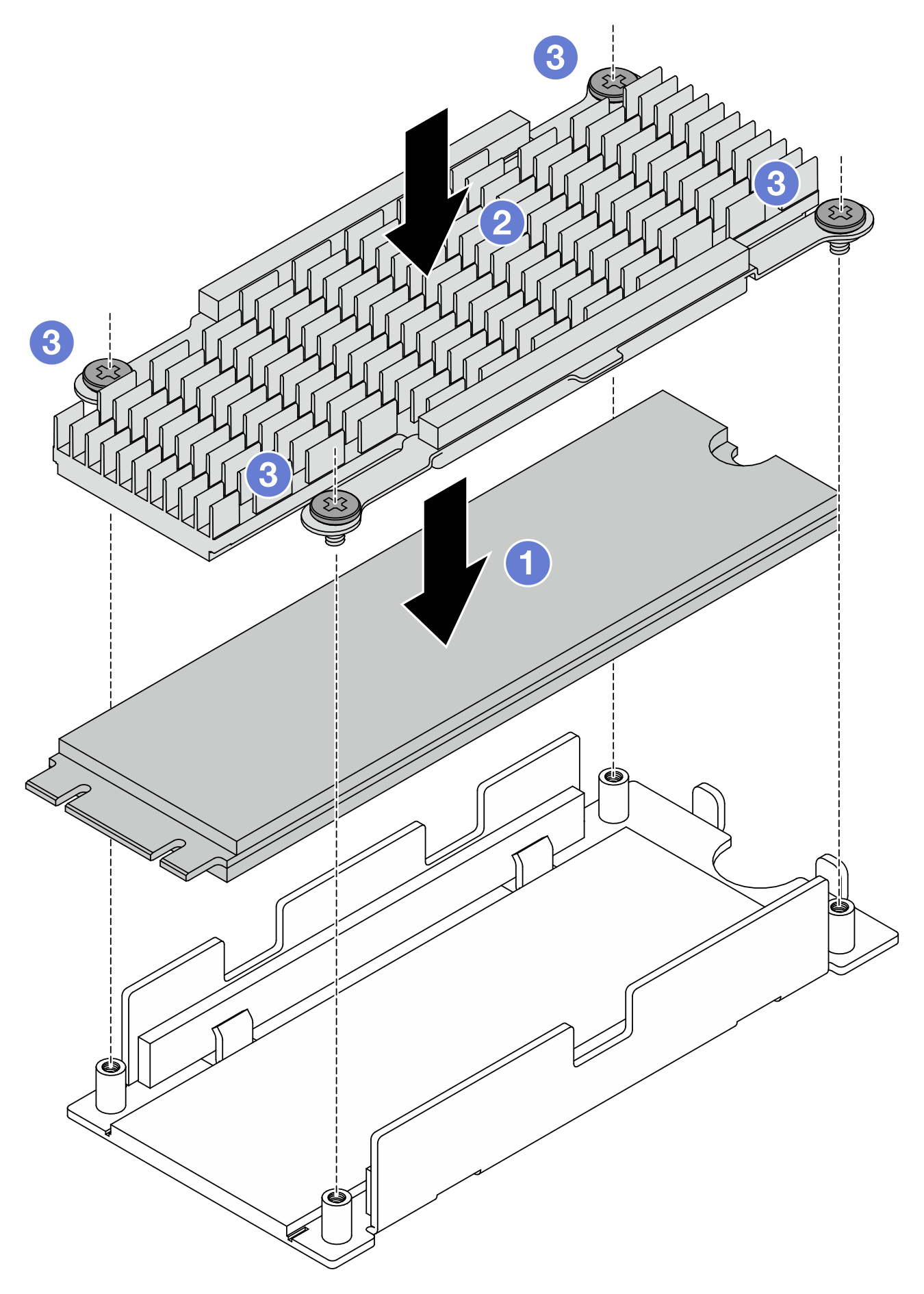

      Figura 2. Montando o dissipador de calor e a unidade M.2







      • Coloque a unidade M.2 na placa inferior.
      • Alinhe o dissipador de calor aos pinos-guia na placa inferior.
      • Aperte quatro parafusos para prender a unidade e o dissipador de calor.
2. Instale a placa de interposição M.2 na bandeja.

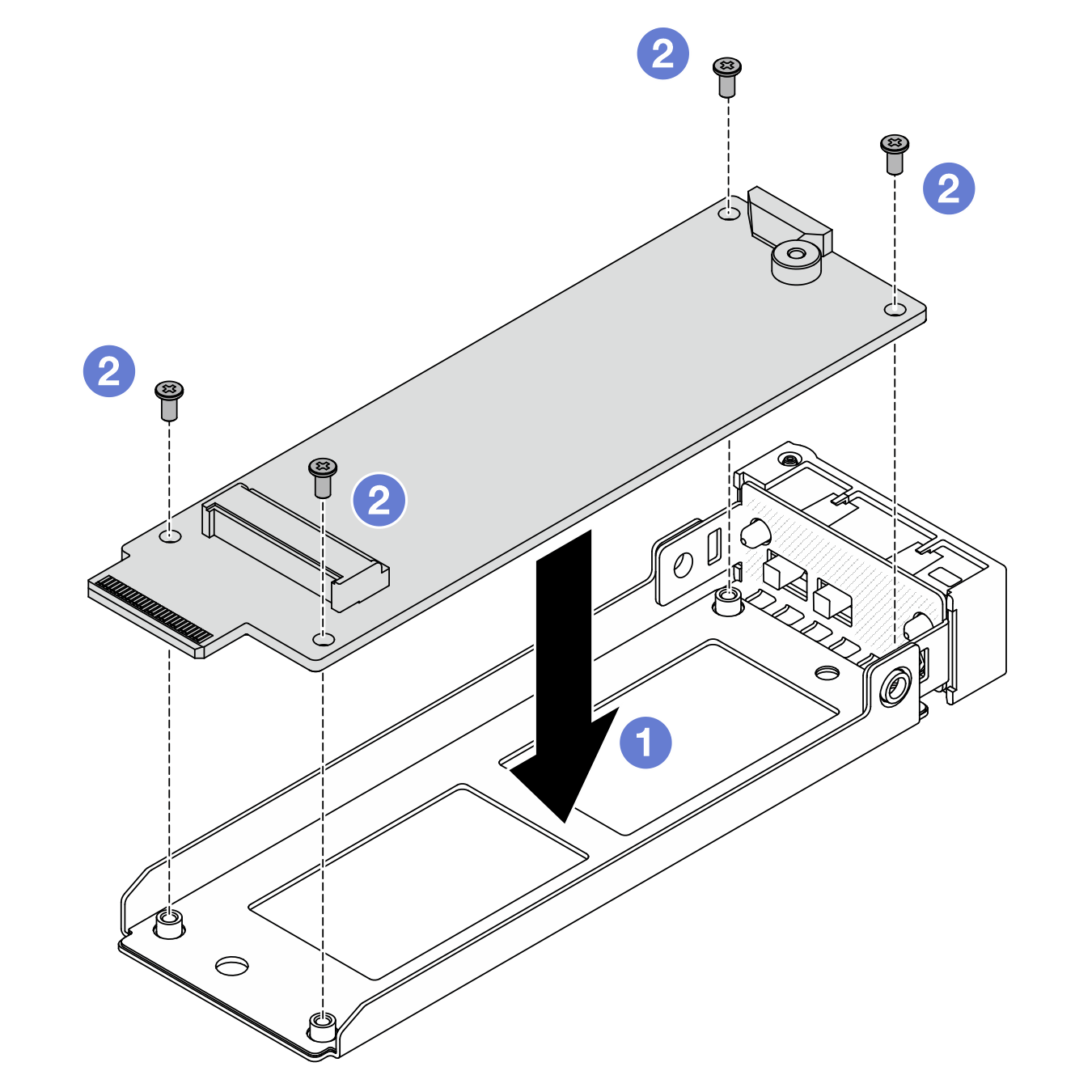

   Figura 3. Instalando a placa de interposição M.2






   1. Alinhe a placa de interposição aos pinos-guia na bandeja.
   2. Aperte quatro parafusos para prender a placa de interposição.
3. Instalar a unidade M.2 com dissipador de calor na placa de interposição

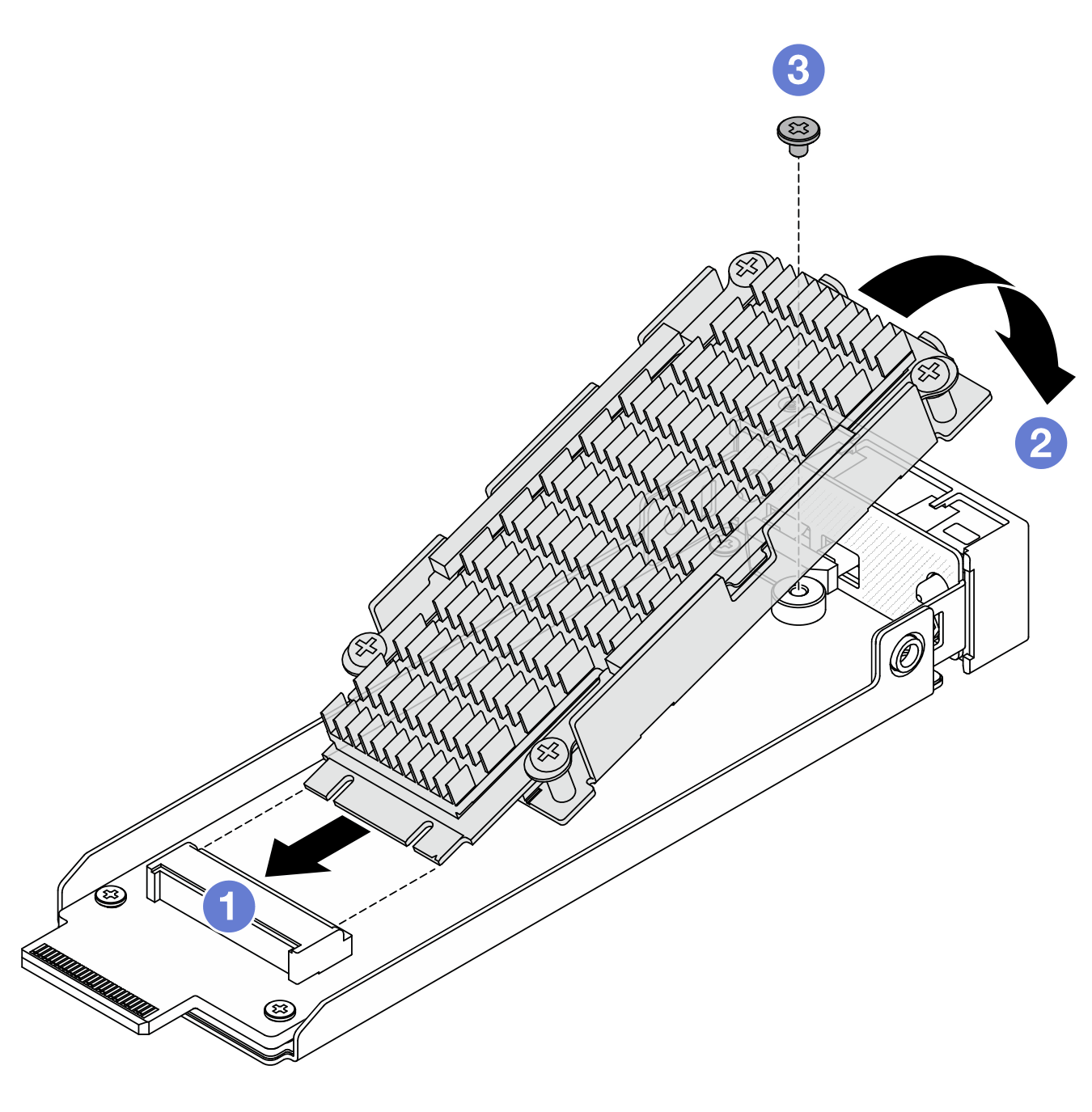

   Figura 4. Instalação da unidade M.2 com dissipador de calor






   1. Incline a unidade M.2 com o dissipador de calor e insira a unidade no slot da placa de interposição.
   2. Empurre a unidade para baixo até a placa de interposição.
   3. Aperte um parafuso para prender a unidade.
