Ensamblaje de la unidad y la tarjeta de interposición M.2

Siga las instrucciones que aparecen en esta sección para montar la unidad y la tarjeta de interposición M.2.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si es necesario, instale un nuevo disipador de calor en la unidad M.2.
    1. Antes de instalar un nuevo disipador de calor en la unidad M.2, retire las películas de las almohadillas térmicas.

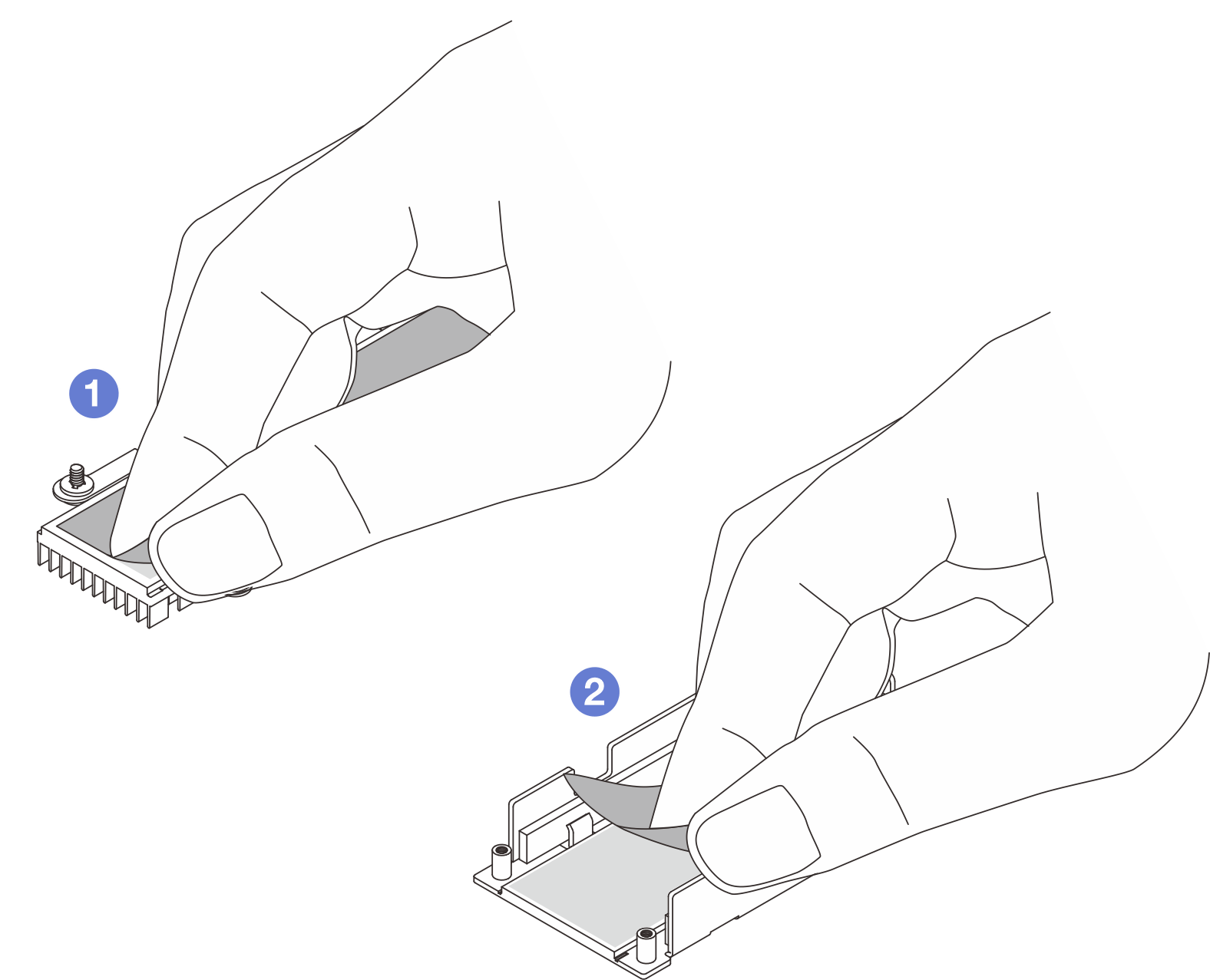

      Figura 1. Retiro de las películas
      Peeling off the films

      • Retire la película de la almohadilla térmica del disipador de calor.
      • Retire la película de la almohadilla térmica de la bandeja.
    2. Combine el disipador de calor y la unidad M.2.

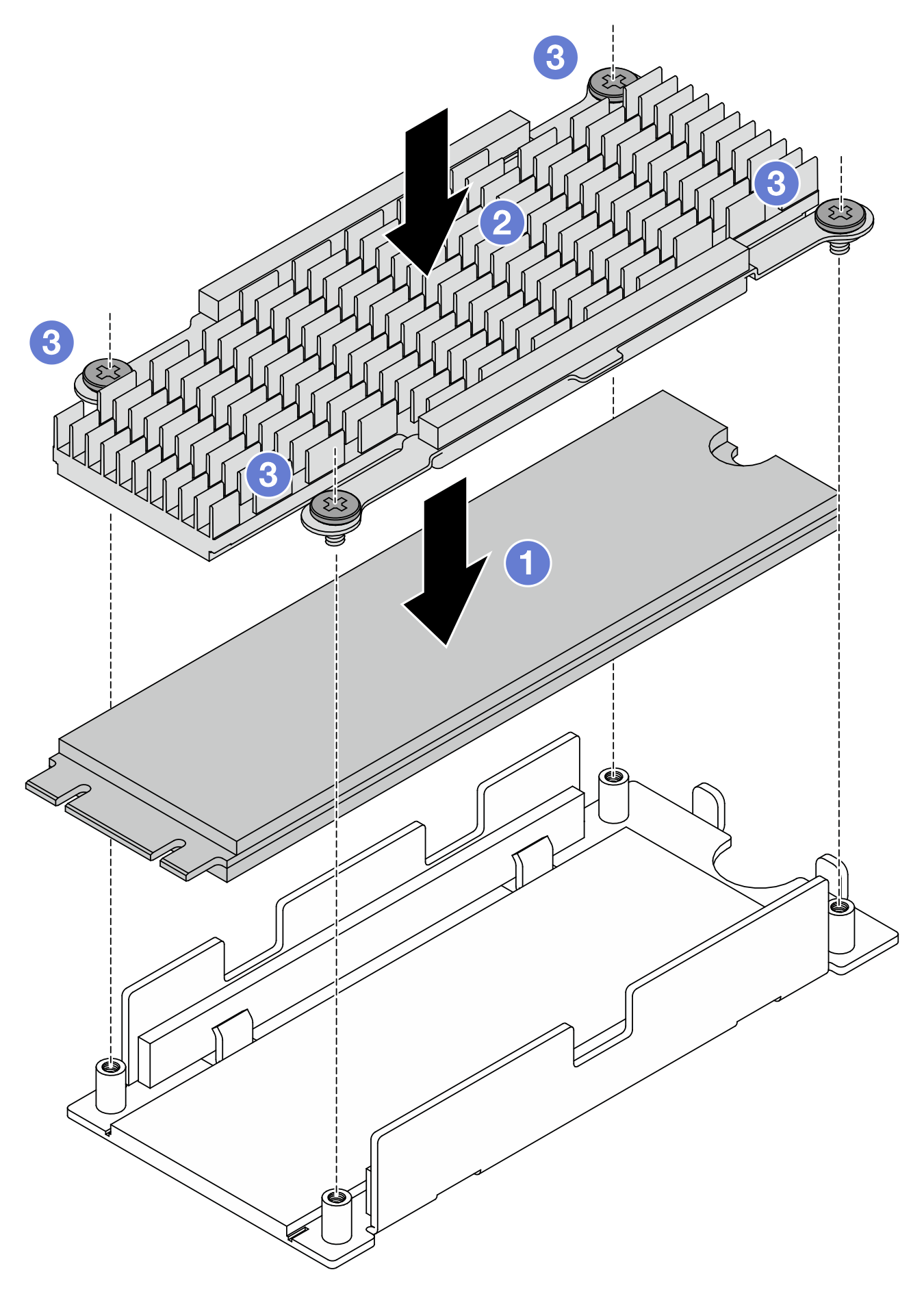

      Figura 2. Montaje del disipador de calor y la unidad M.2
      Assembling heat sink and M.2 drive

      • Coloque la unidad M.2 en la placa inferior.
      • Alinee el disipador de calor con las patillas guía de la placa inferior.
      • Apriete cuatro tornillos para fijar la unidad y el disipador de calor.
  2. Instale el intercalador M.2 en la bandeja.

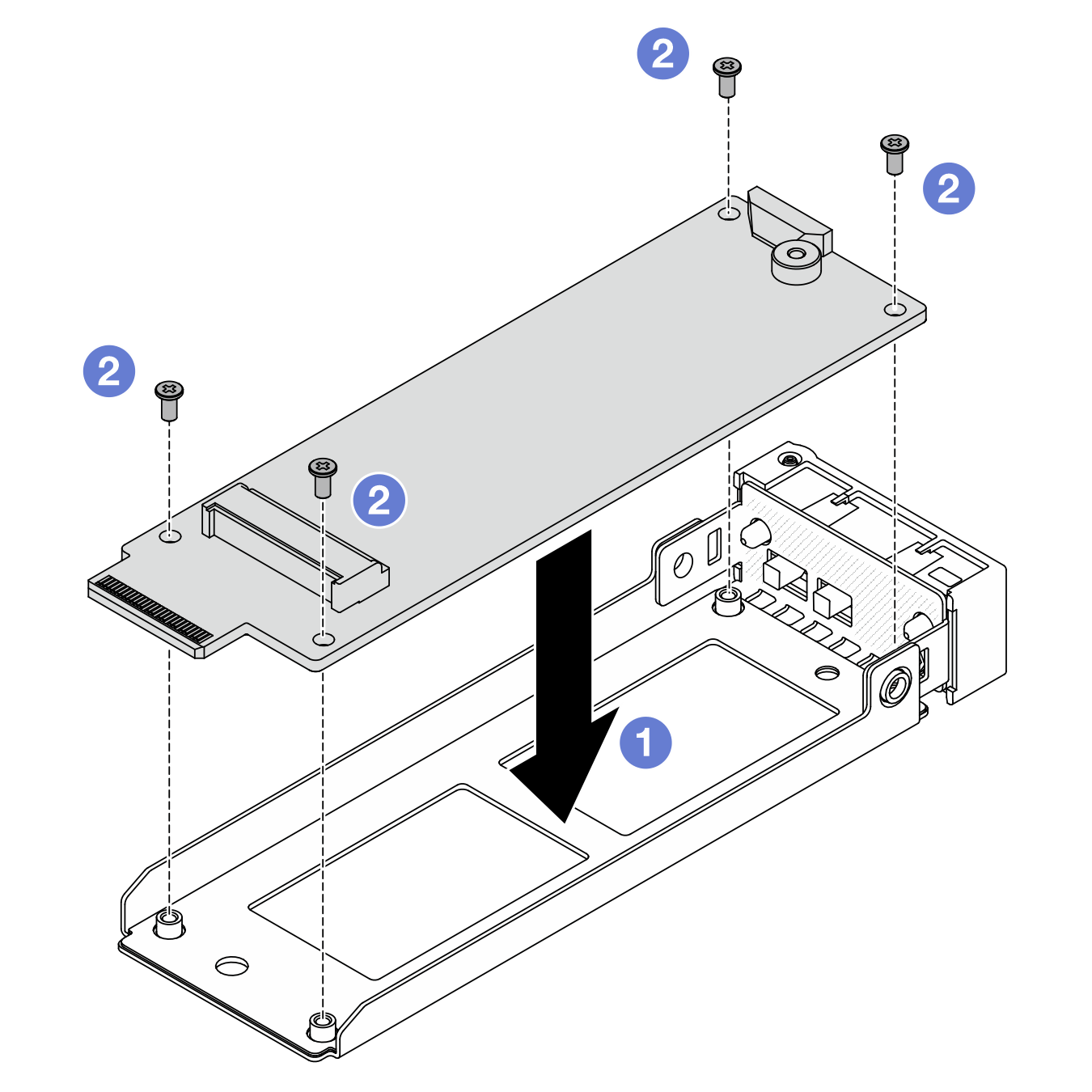

    Figura 3. Instalación del intercalador M.2
    Installing M.2 interposer

    1. Alinee el intercalador con las patillas guía en la bandeja.
    2. Apriete cuatro tornillos para fijar el intercalador.
  3. Instalación de la unidad M.2 con el disipador de calor en el intercalador

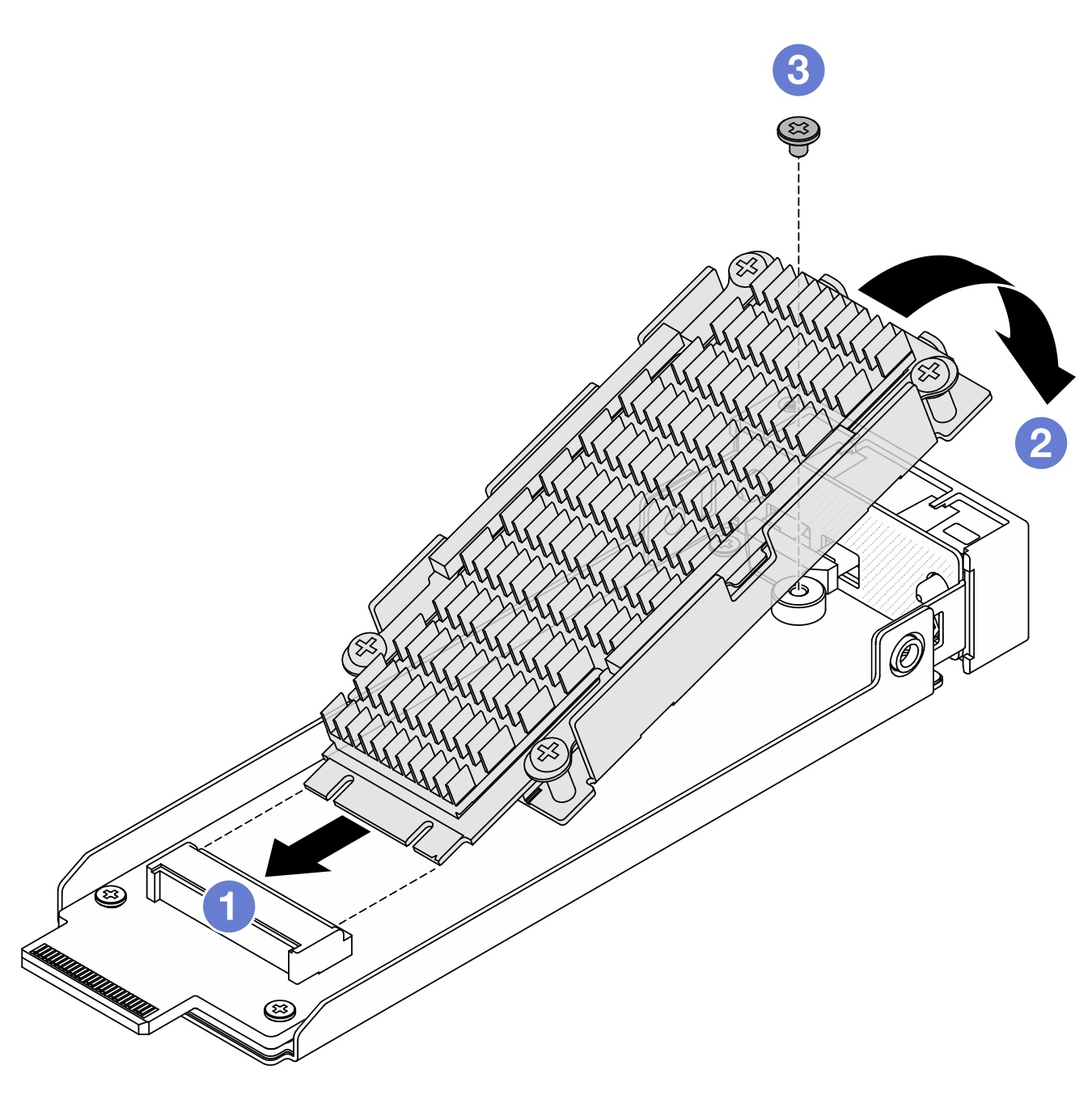

    Figura 4. Instalación de la unidad M.2 con disipador de calor
    Installing the M.2 drive with heat sink

    1. Sostenga la unidad M.2 con el disipador de calor en ángulo e insértela en la ranura del intercalador.
    2. Presione la unidad hacia abajo hacia el intercalador.
    3. Apriete un tornillo para fijar la unidad.
Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
