ถอดตัวครอบไดรฟ์ E3.S และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลนไดรฟ์ E3.S

เกี่ยวกับงานนี้

ข้อควรสนใจ

อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

ถอดไดรฟ์ E3.S แบบ Hot-swap ทั้งหมดที่ติดตั้งในตัวครอบ ดูถอดไดรฟ์ E3.S แบบ Hot-swap
หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
หากจำเป็น ให้ถอดพัดลมและตัวครอบพัดลมออก โปรดดู ถอดพัดลม และ ถอดตัวครอบพัดลม
ถอดสายไฟและสายสัญญาณออกจากแผงโปรเซสเซอร์
ข้อควรสนใจ
เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ

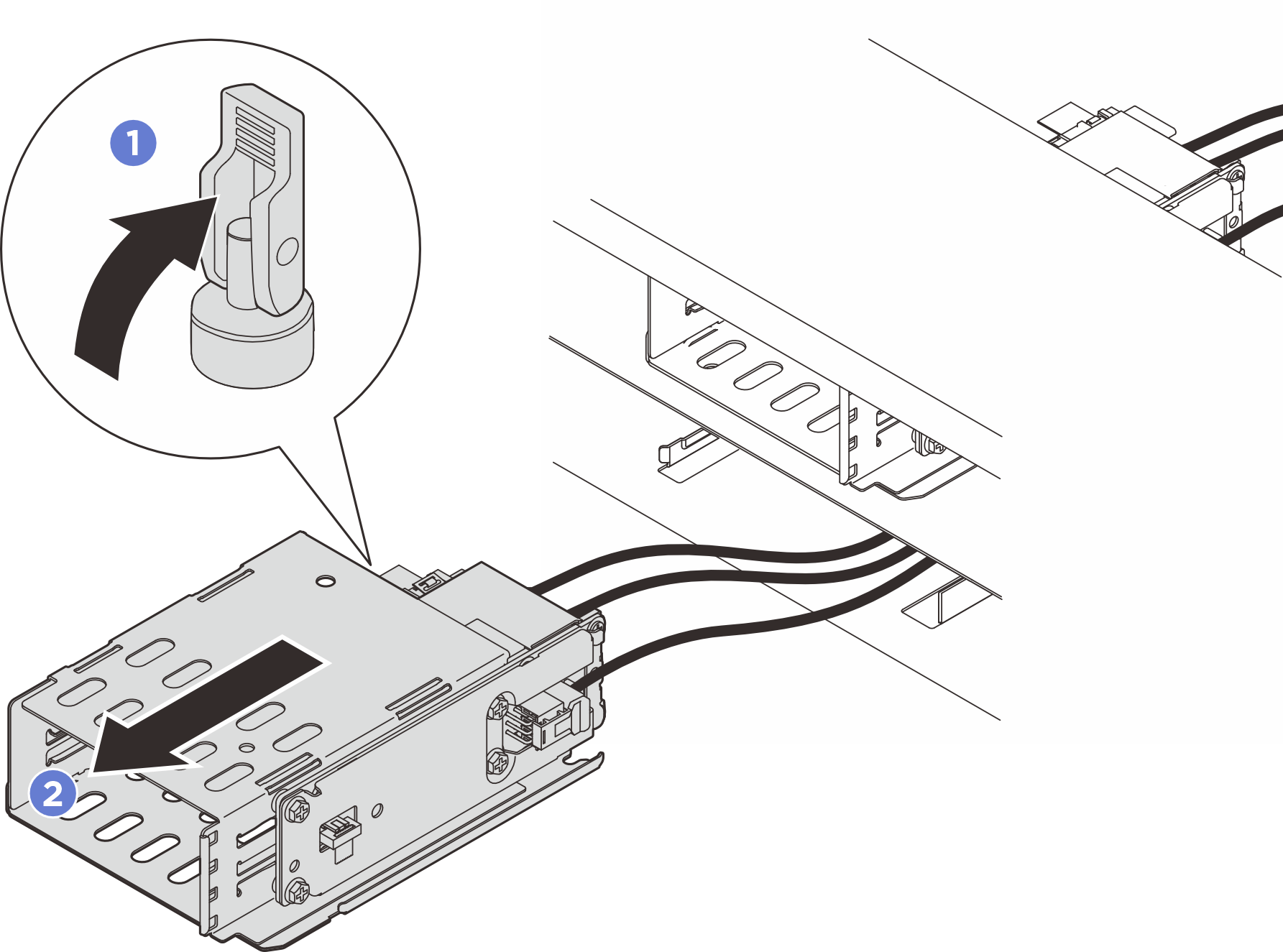

ถอดตัวครอบ E3.S 1T
หมายเหตุ
ใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อปิดพื้นที่ที่ติดตั้งตัวครอบ E3.S 1T แล้ว เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม ตรวจสอบให้แน่ใจว่าได้ติดตั้งตัวครอบ E3.S 1T และฝา E3.S ที่สอดคล้องกันก่อนเปิดเซิร์ฟเวอร์ หากคุณใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อครอบคลุมพื้นที่ที่ไม่มีตัวครอบ E3.S 1T ส่วนประกอบของเซิร์ฟเวอร์อาจเสียหายระหว่างการทำงาน
1. เปิดสลักเพื่อปลดตัวครอบ
2. เลื่อนตัวครอบไดรฟ์ออกจากตัวเครื่อง
รูปที่ 1. การถอดกรง E3.S 1T
ถอดสายไฟและสายสัญญาณออกจากแบ็คเพลน

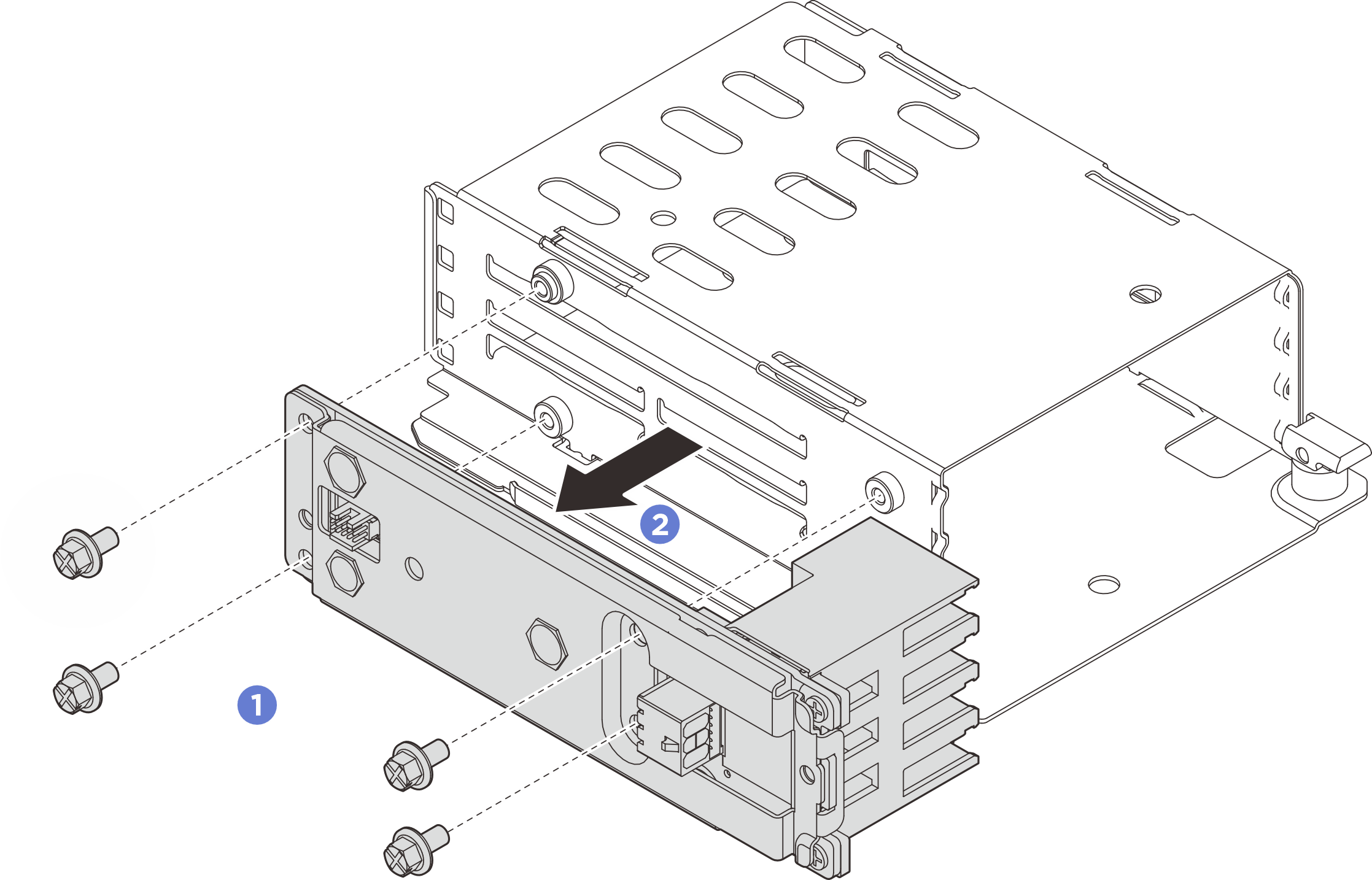

ถอดชุดแบ็คเพลนออกจากตัวครอบ E3.S 1T
1. คลายสกรูสี่ตัวที่ยึดชุดแบ็คเพลน
2. เลื่อนชุดแบ็คเพลนออกจากตัวครอบ
รูปที่ 2. การถอดส่วนประกอบแบ็คเพลน

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
