ติดตั้งตัวครอบไดรฟ์ E3.S และแบ็คเพลน
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบและแบ็คเพลนไดรฟ์ E3.S
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ปฏิบัติตามกฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์ใน กฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์
ขั้นตอน
- ติดตั้งส่วนประกอบแบ็คเพลนเข้ากับตัวครอบ E3.S 1T
ติดตั้งส่วนประกอบแบ็คเพลนเข้ากับตัวครอบ
ขันสกรูสี่ตัวเพื่อยึดส่วนประกอบแบ็คเพลน

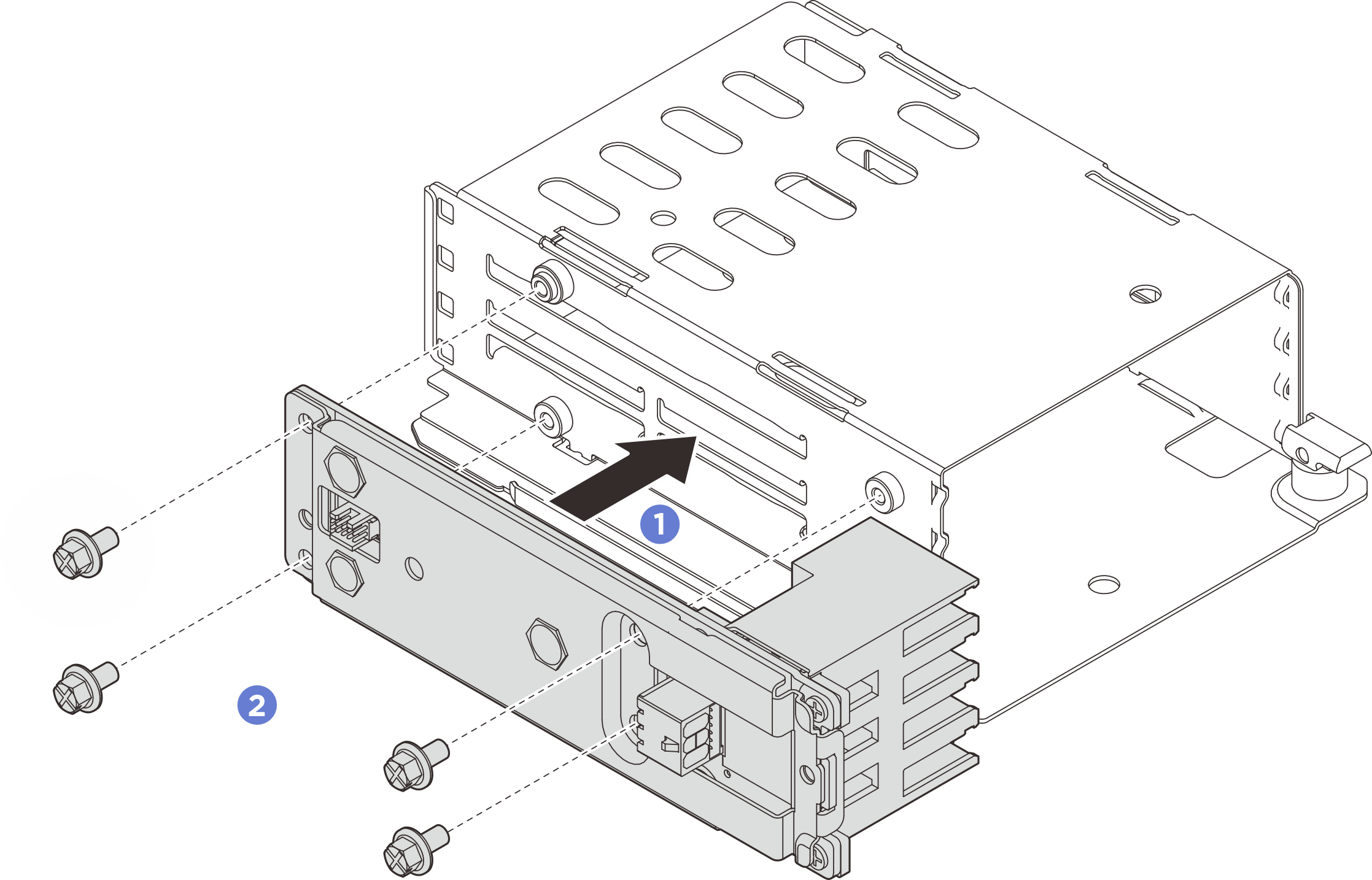

รูปที่ 1. การติดตั้งส่วนประกอบแบ็คเพลน
- ติดตั้งตัวครอบ E3.S 1T
- ตรวจสอบให้แน่ใจว่าสลักอยู่ในตำแหน่งเปิด
- เลื่อนตัวครอบเข้าไปในตัวเครื่องจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
กดสลักลงเพื่อยึดตัวครอบ

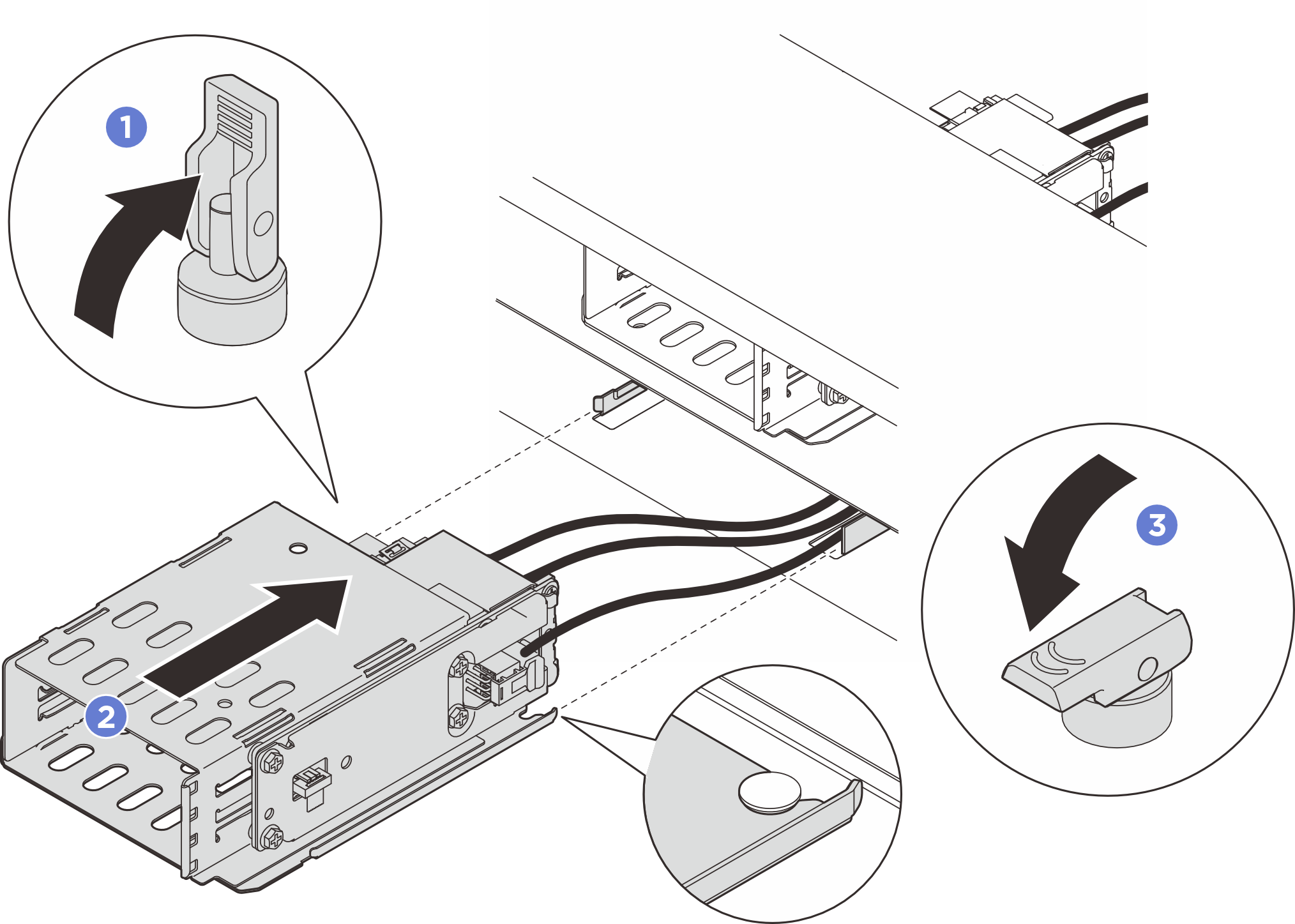

รูปที่ 2. การติดตั้งตัวครอบ E3.S 1T
หลังจากดำเนินการเสร็จ
ติดตั้งไดรฟ์หรือแผงครอบไดรฟ์และฝา E3.S กลับเข้าที่ ดู ติดตั้งไดรฟ์ E3.S แบบ Hot-swap
ติดตั้งพัดลมและส่วนประกอบตัวครอบพัดลมกลับเข้าที่ หากคุณถอดออก โปรดดู ติดตั้งพัดลม และ ติดตั้งตัวครอบพัดลม
ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
